DBT71210-HR

产品分类: 磁簧开关
厂牌: CYNERGY3
产品描述: Sensata / Cynergy3 干簧管继电器, 12V 直流线圈电压, 单刀 - 常闭, 最大切换电流 2 A
供应商型号: 2663980
供应商: 海外现货
标准整包数: 1

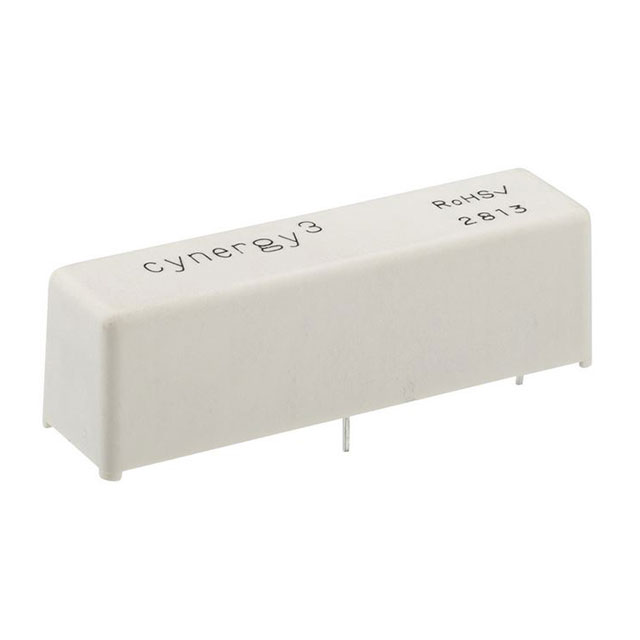

CYNERGY3 磁簧开关 DBT71210-HR

DBT71210-HR概述

    D-Series HR 高绝缘电阻、高电压继电器

    产品简介


    D-Series HR 是一款专为实现高隔离电压而设计的继电器系列,最大额定隔离电压可达 15kV。该系列采用了真空式簧片开关,接触材料有铑和钨两种选择。铑触点继电器具备低接触电阻,而钨触点继电器则能够切换更高的电压。D-Series HR 适用于高可靠性应用场合,如心脏除颤器、测试设备和高压电源供应系统。

    技术参数


    - 隔离电压: 10kV 或 15kV
    - 最低绝缘电阻: 1x10^14 欧姆
    - 接触材料: 铑或钨
    - 切换功率: 最大 50 瓦特
    - 切换电压: 直流 1000V、交流 7000V、直流 10000V
    - 切换电流: 直流 3A、交流 2A
    - 承载电流: 直流 4A、交流 3A、直流 2A
    - 电容: 小于 0.2pF(线圈至屏蔽层)
    - 寿命: 干接触 10^9 次、湿接触 10^6 次
    - 接触电阻: 50 毫欧(典型值)
    - 必须操作电压: 3.7 至 20V
    - 必须释放电压: 0.5 至 4V
    - 操作时间: 2 至 3 毫秒
    - 释放时间: 2 至 3 毫秒
    - 环境温度范围: -20°C 至 +70°C

    产品特点和优势


    D-Series HR 继电器具有显著的优势,使其在高可靠性的应用场合中脱颖而出。以下是其主要特点:
    - 高隔离电压: 最高可达到 15kV,确保电路的安全隔离。
    - 多种接触材料选择: 提供低接触电阻的铑触点和高电压切换能力的钨触点,以满足不同需求。
    - 低泄漏电流损失: 适用于敏感测试和测量电路。
    - 长期稳定性和高可靠性: 具有百万次以上的寿命,保证长时间使用的可靠性。
    - 广泛的应用范围: 可用于心脏除颤器、测试设备和高压电源等关键应用。

    应用案例和使用建议


    D-Series HR 继电器被广泛应用于心脏除颤器、医疗测试设备及高压电源等对高电压隔离有严格要求的应用中。在这些应用中,需要特别注意电路设计以确保安全和可靠性。以下是具体的应用建议:
    - 电路设计: 在设计电路时,确保各组件之间有足够的隔离距离,以防止高压漏电。
    - 安装位置: 安装继电器时,尽量避免高温环境,同时确保周围有足够的散热空间。
    - 环境适应性: 注意温度范围,确保继电器能在规定的环境温度范围内正常工作。

    兼容性和支持


    D-Series HR 继电器与多种电路板连接方式兼容,既可通过飞线连接也可直接焊接在电路板上。此外,厂商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。建议用户参考技术手册和厂商网站上的应用指南,以便获得更多的技术支持。

    常见问题与解决方案


    - 问题: 继电器无法启动?
    - 解决方案: 检查输入电压是否符合要求,确认连接是否正确且无松动。

    - 问题: 继电器动作迟缓?
    - 解决方案: 检查操作时间和释放时间是否符合规范,确保电源和信号线路没有干扰。

    总结和推荐


    综上所述,D-Series HR 继电器凭借其出色的高隔离电压、多样化的接触材料选择、低泄漏电流和长寿命等特点,在高可靠性的应用场合中表现出色。我们强烈推荐此产品给需要处理高电压的工程师和技术人员。不过,使用前务必仔细阅读技术手册,确保正确安装和使用,以充分发挥其性能优势。

DBT71210-HR参数

参数
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 SP-NC
最大交流触点电压 -
长*宽*高 60mm*15.8mm*18.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
