首页  >  产品百科  >  UF08B100

UF08B100

产品分类: 流量传感器
厂牌: CYNERGY3
产品描述: Sensata / Cynergy3 传感器/开关,不带指示器 流量计, UF 系列, 介质监测液体, 最大流量8 L/min, 8 → 24 V电源 ABS, 10bar最大压力
供应商型号: 7259969
供应商: 海外现货
标准整包数: 1

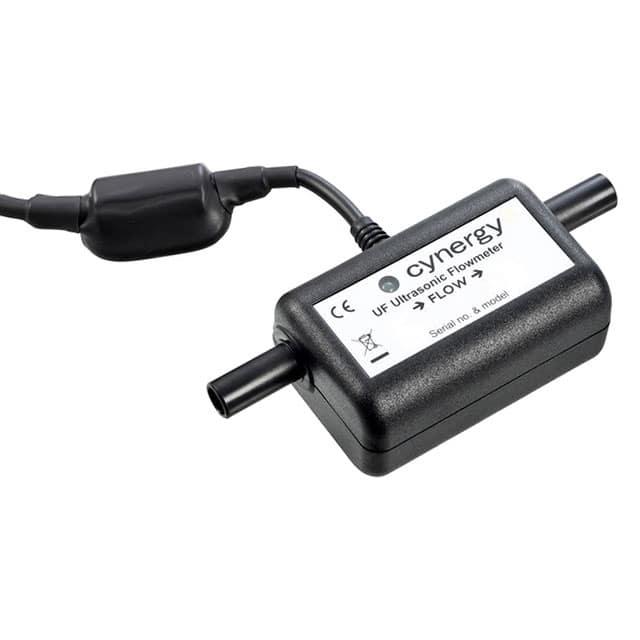

CYNERGY3 流量传感器 UF08B100

UF08B100概述


    产品简介


    Cynergy3 Components 的UF08B超声波流量计是一款创新设计的非侵入式流量测量设备,具有高度准确性且成本低廉。该产品广泛应用于化工、制药、食品加工等领域,适用于需要高精度、无移动部件的流体流量监测。UF08B超声波流量计利用超声波传输时间原理进行流速测量,同时能够自动补偿粘度和温度的变化,确保测量结果的精确性和可靠性。

    技术参数


    - 工作原理: 超声波传输时间在管内测量
    - 温度范围(流体): -10°C 至 85°C
    - 连续流体声音速度范围: 1250 至 1750 m/s
    - 最大流量: 8 L/min (Q4)
    - 过渡流量: 0.4 L/min (Q2)
    - 最小流量: 0.1 L/min (Q1)
    - 精度: 流量范围在Q2到Q4之间时为读数的3%,流量范围在Q1和Q2之间时为读数的5%
    - 分辨率: 小于0.01 L/min
    - 响应时间: 小于0.1秒
    - 输出可选: 脉冲输出、模拟电压输出(0-5Vdc)、模拟电流输出(4-20mA)
    - 接口连接: 8根电线(颜色编码:红色+供电正极、黑色接地、蓝色NPN输出、黄色数据输入、白色PNP输出、橙色电压输出、棕色电流输出、绿色内部接地)
    - 电源: 24 VDC(输入电流<1 mA)
    - 外壳材料: ABS 黑色、Polylac PA-757
    - 外壳完整性: 超声焊接,非防水设计
    - 电缆长度: 标准100厘米
    - 环境防护等级: IP66
    - 适用管材: 玻璃填充塑料,Grivory HT V-4 1 FWA 黑色 9225
    - 管材内部直径: 7 mm
    - 连接螺纹: 3/8"直管
    - 适配器: 推入式适配器(用于连接3/8" OD管),John Guest Speedfit PI S 3/8 0412
    - 最大压力: 10 bar

    产品特点和优势


    - 非侵入式传感器技术: 非侵入式设计,不会影响流体流动路径,也不受流体类型的影响。
    - 全电子化,无运动部件: 没有活动部件,避免了磨损、堵塞等问题,增加了使用寿命和可靠性。
    - 自动粘度和温度补偿: 不需要额外的校准步骤,自动补偿粘度和温度变化,提高了测量的准确性。
    - 脉冲或模拟输出可选: 用户可以根据需要选择不同的输出方式,以满足不同应用场景的需求。
    - 低压力降: 设计保证了流体在通过流量计时的压力损失最小化。
    - LED指示: LED灯用于指示液体存在与否以及流量速率,便于现场操作和调试。

    应用案例和使用建议


    - 应用场景: 在化学、制药和食品工业中,需要高精度、无接触式流量监测的应用。
    - 使用建议: 在安装过程中要确保接线正确,并且要根据具体的应用需求选择合适的输出类型。对于复杂的流体环境,建议定期检查以确保传感器的准确性和可靠性。

    兼容性和支持


    - 兼容性: 适用于各种标准管路系统,特别是带有3/8"直管螺纹的管道。
    - 支持和维护: Cynergy3 Components 提供全面的技术支持,包括安装指南、故障排查和维修服务。

    常见问题与解决方案


    1. 问题: 测量不准确。
    - 解决方案: 检查电源连接是否正确,确保传感器处于适当的温度范围内。如果问题仍然存在,可能需要校准或更换传感器。

    2. 问题: 输出信号不稳定。
    - 解决方案: 检查输出信号线是否接触良好,确保接地正常。如果输出线有问题,更换线缆即可。

    总结和推荐


    Cynergy3 Components 的UF08B超声波流量计是一款具有高度准确性和可靠性的流量测量设备。其独特的非侵入式设计、自动补偿功能以及多种输出选择使其成为各种工业应用的理想选择。如果你正在寻找一款高效、低成本的流量测量解决方案,UF08B超声波流量计是一个值得推荐的选择。

UF08B100参数

参数
感应范围 ±0.1~8 LPM
流量传感器类型 液体
最大工作供电电压 24V
最小工作供电电压 8V
精度 -
零件状态 在售
包装方式 散装

UF08B100厂商介绍

Cynergy3是一家提供创新解决方案的公司,专注于为各种行业提供定制化的产品和服务。以下是对Cynergy3公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
Cynergy3致力于通过技术创新和卓越的客户服务,为客户提供高质量的解决方案。公司不断追求技术进步,以满足不断变化的市场需求。

2. 主营产品分类:
- 软件解决方案:包括企业资源规划(ERP)系统、客户关系管理(CRM)软件、数据分析工具等。
- 硬件产品:涉及服务器、网络设备、存储解决方案等。
- 咨询服务:提供业务流程优化、IT战略规划、项目管理等服务。

3. 应用领域:
Cynergy3的产品和解决方案广泛应用于金融、医疗、教育、制造业等多个行业,帮助这些领域的企业提高效率、降低成本、增强竞争力。

4. Cynergy3的优势:
- 技术领先:拥有强大的研发团队,不断推出创新技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 客户至上:以客户为中心,提供优质的客户服务和支持。
- 行业经验:在多个行业积累了丰富的实施和运营经验。

Cynergy3通过其多元化的产品线和专业的服务,为客户提供全面的技术支持和业务解决方案,以实现业务增长和优化。

UF08B100数据手册

厂牌 PDF简要描述 下载
CYNERGY3 流量传感器 CYNERGY3 UF08B100 UF08B100数据手册

UF08B100封装设计

查看详情并下载
Symbol
Footprint
3D Model
