PDM1-S12-S3-S

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 300KHz DC,Fixed 1 3.3V 13.2V 10.8V SIP 通孔安装 19.5mm*6mm*9.3mm
供应商型号: UA-PDM1-S12-S3-S
供应商: 海外现货
标准整包数: 25

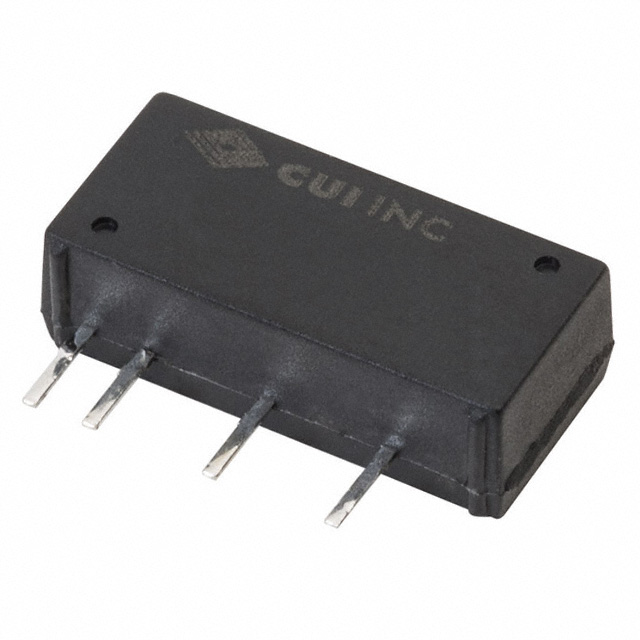

CUI DC-DC稳压器 PDM1-S12-S3-S

PDM1-S12-S3-S概述

    PDM1-S 系列 DC-DC 转换器

    产品简介


    PDM1-S系列是一种高性能的隔离式DC-DC转换器,适用于各种电源需求。该系列产品提供1W的隔离输出功率,具备单路/双路未调节输出功能。广泛应用于通信、医疗设备、工业控制等领域。

    技术参数


    以下是PDM1-S系列的关键技术参数:
    | 参数 | 说明 |

    | 输入电压范围 | 2.97~3.63Vdc (3.3V输入模型),4.5~5.5Vdc (5V输入模型),8.1~9.9Vdc (9V输入模型),10.8~13.2Vdc (12V输入模型),13.5~16.5Vdc (15V输入模型),21.6~26.4Vdc (24V输入模型) |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V, ±3.3V, ±5V, ±9V, ±12V, ±15V, ±24V |
    | 输出电流 | 7mA~303mA (具体数值根据型号不同) |
    | 最大输出功率 | 1W |
    | 输出纹波和噪声 | 60mVp-p (最大) |
    | 效率 | 高达80% |
    | 隔离电压 | 1500Vdc (输入到输出) |
    | 工作温度范围 | -40℃至105℃ |

    产品特点和优势


    PDM1-S系列的优势在于其高效率、宽输入电压范围、高隔离电压、良好的抗静电能力(高达8kV)以及良好的温度稳定性(-40℃至105℃)。此外,该系列还通过了UL 60950-1安全认证,确保了产品的可靠性和安全性。

    应用案例和使用建议


    PDM1-S系列DC-DC转换器适用于各种电路设计,特别是在需要高效电源转换的应用场合。例如,在通信设备中,它可以用于为敏感电路供电,减少电磁干扰。在医疗设备中,它可以通过提供稳定可靠的电源来保证设备的正常运行。
    为了确保最佳性能,用户需要注意以下几点:
    1. 最小输出负载不应低于满载的10%,以防止转换器进入不稳定的区域。
    2. 在选择外部滤波电容时,需要根据输入电压和输出电压选择合适的电容值。
    3. 为了进一步降低输入/输出纹波,可以增加电容值或选择低ESR电容器。

    兼容性和支持


    PDM1-S系列与其他标准电路兼容,提供了多种型号以适应不同的应用场景。CUI公司提供了全面的技术支持,包括详细的安装指南和维护手册,确保用户能够轻松地将产品集成到现有的系统中。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 输出负载过低导致效率低下 | 增加外部电阻,确保最小输出负载不低于满载的10% |
    | 输入/输出纹波过大 | 适当调整外部电容的容量或更换低ESR电容器 |
    | 设备无法启动 | 检查输入电压是否在正常范围内,确认所有连接正确且无短路 |

    总结和推荐


    总体而言,PDM1-S系列DC-DC转换器是一款性能卓越的产品,特别适合需要高效电源转换的工业和医疗设备。其高效率、宽输入电压范围、高隔离电压等特点使其在市场上具有很强的竞争力。我们强烈推荐用户选择该系列转换器,以满足其严格的电源要求。
    希望上述信息对您有所帮助!如果您有任何其他问题或需要进一步的技术支持,请随时联系我们。

PDM1-S12-S3-S参数

参数
最小输出电压 -
输出数量 1
开关频率 300KHz
同步整流器 -
功能 -
最小输入电压 10.8V
最大输入电压 13.2V
最大输出电压 3.3V
拓扑 -
输出类型 DC,Fixed
长*宽*高 19.5mm*6mm*9.3mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PDM1-S12-S3-S厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PDM1-S12-S3-S数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PDM1-S12-S3-S PDM1-S12-S3-S数据手册

PDM1-S12-S3-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
