VOF-6B-S12

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 6W 500mA 85V~264 VAC, 120~370 VDC 12V 85V~264 VAC, 120~370 VDC 支架安装,通孔安装 48.6mm*23.3mm*16.2mm
供应商型号: F-VOF-6B-S12
供应商: 海外现货
标准整包数: 2

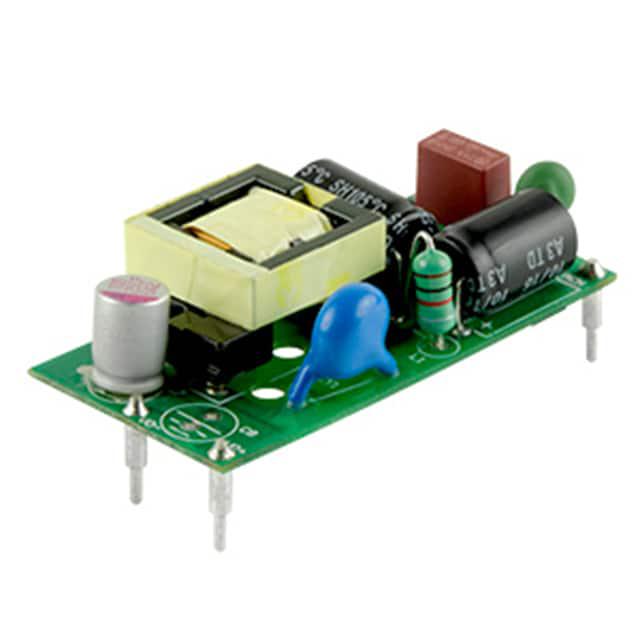

CUI AC-DC稳压器 VOF-6B-S12

VOF-6B-S12概述

    # 产品概述

    产品简介


    VOF-6B系列是一款紧凑型交流转直流(AC-DC)电源模块。此系列产品提供多种输出电压选项,包括5Vdc、9Vdc、12Vdc、15Vdc和24Vdc,适用于各种不同需求的应用场合。其典型输出功率为6W,可以满足多种小型设备和系统的电力供应需求。

    技术参数


    输出参数
    | 模型 | 输出电压(Vdc) | 最大输出电流(A) | 最大输出功率(W) | 纹波噪声 (mVp-p) | 效率(%) |
    |
    | VOF-6B-S5 | 5 | 1.2 | 6 | 100 | 75.18 |
    | VOF-6B-S9 | 9 | 0.67 | 6 | 100 | 79.03 |
    | VOF-6B-S12 | 12 | 0.5 | 6 | 120 | 79.03 |
    | VOF-6B-S15 | 15 | 0.4 | 6 | 150 | 79.03 |
    | VOF-6B-S24 | 24 | 0.25 | 6 | 240 | 79.03 |
    输入参数
    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 85 | 120 | 264 | Vac |
    | 输入电压 370 Vdc |
    | 输入频率 47 | 63 | Hz |
    | 输入电流 0.25 A |
    | 启动浪涌电流 | 240 Vac, 25°C 40 | A |
    | 泄漏电流 0.25 mA |
    | 待机电压消耗 0.10 | W |
    保护功能
    - 过电流保护:110%
    - 短路保护:hiccup, 自动恢复
    - 隔离电压:4,000 Vac
    安全与合规
    - 安全认证:IEC62368-1/60950-1, UL62368-1/60950-1
    - 安全类别:II类
    - EMI/EMC:EN 55032 Class B, FCC Part 15 Class B, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61204-3, EN 61000-6-1
    使用环境
    - 工作温度范围:-25°C至70°C
    - 存储温度范围:-40°C至85°C
    - 非凝露环境下的湿度:93%

    产品特点和优势


    VOF-6B系列拥有诸多显著的特点和优势。首先,它的连续输出功率高达6W,且输入电压范围广泛,支持85至264Vac的交流输入,适用范围广泛。其次,它采用了紧凑的开放式设计,适合空间受限的应用环境。此外,此系列还具备短路、过电压和过电流保护功能,能够确保设备的安全运行。同时,该电源模块的效率高,例如在25°C时,典型输出效率达到75.18%至79.03%,这对于提升系统整体能效非常有利。产品还具有无负载功耗低的优点,使得其在待机状态下也能保持较低的能耗。

    应用案例和使用建议


    VOF-6B系列广泛应用于消费电子产品、通信设备、医疗仪器和其他需要可靠电源供应的小型设备中。实际使用中,用户可以根据自己的应用需求选择合适的输出电压。例如,一个需要稳定5V供电的便携式设备可以选择VOF-6B-S5型号。对于散热设计和热管理方面,建议在实际应用中确保有足够的自然对流,以避免由于高温导致的效率下降或损坏。

    兼容性和支持


    VOF-6B系列可与大多数标准接口和其他相关电子组件良好兼容,适用于多种工业和消费级设备。厂商提供了详尽的技术文档和支持服务,包括产品页、3D模型和PCB布局,方便用户进行设计和应用开发。同时,CUI Inc公司为购买此产品的客户提供两年有限保修,进一步提升了用户的信心。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,必要时增加滤波电容 |
    | 输出电流过低 | 检查连接线是否有接触不良或损坏 |
    | 电源启动后无法正常工作 | 检查电源接线及负载是否正确 |

    总结和推荐


    总体来看,VOF-6B系列的电源模块不仅具备出色的性能参数,还在安全性、可靠性方面表现出色,非常适合用于需要高效率和安全性的应用场景。其紧凑的设计和广泛的电压选择使其成为多种设备的理想电源解决方案。因此,强烈推荐这一系列的产品给需要高效能、高可靠性的客户使用。

VOF-6B-S12参数

参数
故障保护 -
电压 - 电源(Vcc/Vdd) -
输出电流 500mA
最小输出电压 -
隔离 -
拓扑 -
最大输入电压 85V~264 VAC, 120~370 VDC
功率 6W
最大输出电压 12V
占空比 -
最小输入电压 85V~264 VAC, 120~370 VDC
内部开关 -
开关频率 -
击穿电压 -
长*宽*高 48.6mm*23.3mm*16.2mm
安装方式 支架安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

VOF-6B-S12厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VOF-6B-S12数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VOF-6B-S12 VOF-6B-S12数据手册

VOF-6B-S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
