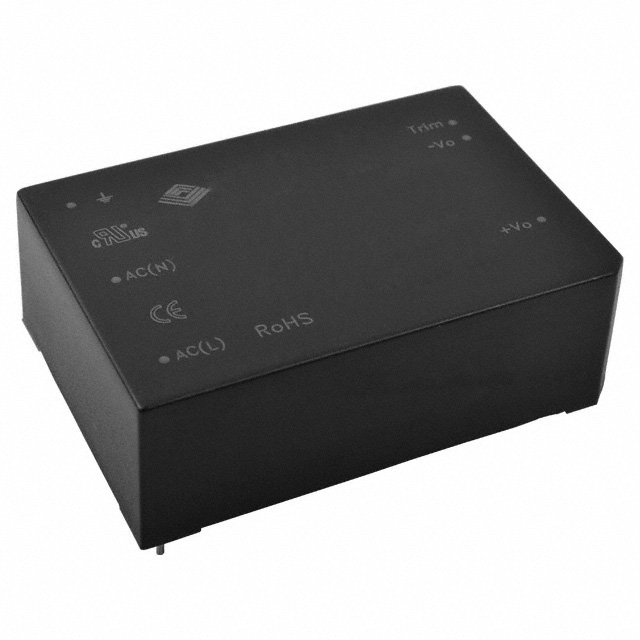

VSK-S20-15U

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 20W 1.3A 85V 15V 264V(AC) DIP-6 通孔安装 70mm*48mm*24mm
供应商型号: 3594672
供应商: 海外现货
标准整包数: 1
CUI AC-DC稳压器 VSK-S20-15U

VSK-S20-15U概述

    CUI VSK-S20 系列 AC-DC 电源技术手册

    产品简介


    VSK-S20 系列是来自 CUI 的一款 AC-DC 电源模块,专为多种电子设备设计。该系列产品提供从 3.3V 到 24V 的单输出电压,最高可提供 20W 的连续功率输出。由于其紧凑的设计和宽泛的工作电压范围,这些电源模块非常适合于工业控制、通信设备、医疗设备及消费电子等领域。

    技术参数


    | 参数 | 型号 | VSK-S20-3R3U | VSK-S20-5U | VSK-S20-9U | VSK-S20-12U | VSK-S20-15U | VSK-S20-24U |

    | 输出电压 (Vdc) 3.3 | 5 | 9 | 12 | 15 | 24 |
    | 输出电流 (max A) 4.1 | 3.5 | 2.1 | 1.6 | 1.3 | 0.85 |
    | 输出功率 (max W) 13.5 | 17.5 | 20 | 20 | 20 | 20 |
    | 纹波和噪声 (mVp-p) 50 | 50 | 50 | 50 | 50 | 50 |
    | 效率 (%) 74 | 78 | 80 | 82 | 83 | 85 |

    产品特点和优势


    - 高效能:最高可达 85% 的效率。
    - 安全性:通过了 UL60950-1 和 CE 安全认证,拥有过电压、过温及短路保护机制。
    - 紧凑设计:板载设计便于安装。
    - 多功能:宽泛的输入电压范围(85~264Vac / 100~370Vdc)。
    - 稳定可靠:符合 CISPR22/EN55022、Class B 的传导和辐射发射标准。

    应用案例和使用建议


    根据手册,VSK-S20 可广泛应用于工业控制、通讯设备和医疗设备。具体应用案例包括但不限于工业自动化控制系统、电信基站和医疗器械。
    使用建议:
    - 在安装时,确保电源模块周围的通风良好以保证散热效果。
    - 为了提高稳定性,建议使用高频率低阻电解电容器作为输出滤波电容。
    - 根据不同的输出电压型号,选择合适的外部电路组件,如 TVS 二极管和滤波电容。

    兼容性和支持


    - 兼容性:适用于不同类型的电子设备,尤其是需要 DC 电源的设备。
    - 支持:CUI 提供两年有限保修,并在官网提供详细的使用指南和技术支持。

    常见问题与解决方案


    - 问题1: 电源启动后输出电压不稳定。
    - 解决方法: 检查负载是否在规定的范围内,调整负载以满足规格要求。

    - 问题2: 设备在高温环境下运行时表现异常。
    - 解决方法: 检查散热条件,确保设备工作温度在 -40°C 到 70°C 的范围内。

    总结和推荐


    总体而言,VSK-S20 系列是一款高效、安全且适用广泛的 AC-DC 电源模块。它具备较高的工作效率和多重保护机制,非常适合各种工业应用。鉴于其卓越的性能和广泛的应用范围,我强烈推荐使用这款产品。

VSK-S20-15U参数

参数
最大输入电压 264V(AC)
击穿电压 -
最大输出电压 15V
拓扑 -
功率 20W
隔离 -
内部开关 -
开关频率 -
电压 - 电源(Vcc/Vdd) -
输出电流 1.3A
占空比 -
故障保护 -
最小输出电压 -
最小输入电压 85V
长*宽*高 70mm*48mm*24mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

VSK-S20-15U厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VSK-S20-15U数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VSK-S20-15U VSK-S20-15U数据手册

VSK-S20-15U封装设计

查看详情并下载
Symbol
Footprint
3D Model
