VSK-S25-15U

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 25W 1.6A 85V 15V 264V(AC) 通孔安装 70mm*48mm*24mm
供应商型号: 3594674
供应商: 海外现货
标准整包数: 1

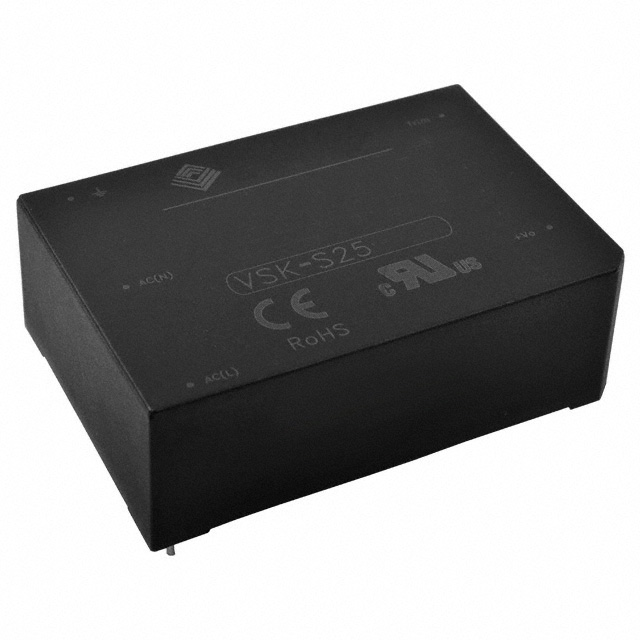

CUI AC-DC稳压器 VSK-S25-15U

VSK-S25-15U概述

    # CUI VSK-S25 系列 AC-DC 电源模块

    产品简介


    基本介绍
    CUI VSK-S25 系列是专为各种电子设备提供可靠电源解决方案的 AC-DC 电源模块。该系列产品包括五种输出电压型号(5V 至 48V),可满足不同应用需求。VSK-S25 系列以其高效率、紧凑设计和广泛的输入电压范围而著称,广泛应用于工业控制、通信设备、医疗设备以及各类嵌入式系统中。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压 (Vdc) | 模块输出电压 | 5 48 | Vdc |
    | 输出电流 (max) | 最大输出电流 | A |
    | 5U | 5V | 4.1 A |
    | 9U | 9V | 2.5 A |
    | 12U | 12V | 2.1 A |
    | 15U | 15V | 1.6 A |
    | 24U | 24V | 1.1 A |
    | 48U | 48V | 0.5 A |
    | 输出功率 (max) | 最大输出功率 | 20.5 | 22.5 | 25 | W |
    | 波纹噪声 (typ) | 输出波纹噪声 (20 MHz 带宽) 50 mVp-p|
    | 效率 (typ) | 转换效率 79 | 87 | % |
    | 输入电压范围 | 交流 85 ~ 264 Vac 或 直流 100 ~ 370 Vdc | 85 370 | Vac/Vdc |

    产品特点和优势


    1. 高效能: 输出功率高达 25W,典型转换效率可达 87%,非常适合对能耗有严格要求的应用场合。
    2. 高可靠性: 集成了过电压、过电流和短路保护功能,并通过了 UL/cUL 安全认证,确保长期稳定运行。
    3. 广泛适用性: 支持全球通用的交流输入范围(85~264 Vac 或 100~370 Vdc),适合不同地区的电源接入标准。
    4. 紧凑设计: 小巧轻便,采用板载安装设计,节省空间并方便集成到各类设备中。
    5. 全面保护: 除了基本的保护功能外,还具备浪涌保护、静电放电保护等多种安全措施,进一步提升系统的安全性。

    应用案例和使用建议


    应用案例
    VSK-S25 系列电源模块已广泛应用于工业自动化控制系统、医疗设备、通信设备及消费电子产品等领域。例如,在某些通信基站中,该系列电源被用于为多个设备提供稳定可靠的直流电源。
    使用建议
    1. 外部滤波电容选择: 建议使用高频低阻抗的电解电容器以提高输出稳定性,同时确保电容的电压降额比例不低于 80%。
    2. 电路布局: 根据典型应用电路图所示,正确连接输入电容、TVS 二极管等外部组件,以减少高频噪声干扰并增强电路防护能力。
    3. 温度管理: 在恶劣环境下(如低温或高温)使用时,应注意根据温度曲线调整负载率,避免因温度变化导致性能下降。

    兼容性和支持


    兼容性
    该电源模块具有较好的兼容性,适用于各种电子设备。其标准化接口使得安装和替换过程变得简单快捷,同时也能与其他同类产品无缝对接,便于系统升级和维护。
    厂商支持
    CUI 公司为 VSK-S25 系列电源模块提供两年有限质保服务,并持续更新技术文档和支持资料,确保用户能够及时获取最新信息和技术支持。如有任何问题,可通过官方技术支持渠道联系厂商获得帮助。

    常见问题与解决方案


    1. 问题: 开机时电源启动缓慢。
    - 解决方案: 检查输入电缆是否接触良好,必要时更换新电缆;同时确认输入电压是否处于正常范围内。
    2. 问题: 输出电压不稳定。
    - 解决方案: 确认外部滤波电容规格符合要求,并检查 TVS 二极管状态;如无明显故障点,尝试重新焊接或更换相关元件。
    3. 问题: 设备工作过程中突然断电。
    - 解决方案: 检查输出端负载是否超过额定值,排除外部线路短路的可能性;如确认无误,则需进一步排查电源内部故障。

    总结和推荐


    综上所述,CUI VSK-S25 系列 AC-DC 电源模块凭借其高效的能量转换能力、可靠的保护机制和广泛的输入电压适应性,成为众多工业和消费级应用的理想选择。无论是对于初次使用者还是经验丰富的工程师,该系列产品都能提供稳定可靠的电源解决方案,且具有较强的市场竞争力。因此,强烈推荐将此系列电源模块纳入您的设计之中。

VSK-S25-15U参数

参数
故障保护 -
内部开关 -
最大输入电压 264V(AC)
击穿电压 -
最大输出电压 15V
开关频率 -
占空比 -
拓扑 -
最小输入电压 85V
电压 - 电源(Vcc/Vdd) -
隔离 -
最小输出电压 -
输出电流 1.6A
功率 25W
长*宽*高 70mm*48mm*24mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

VSK-S25-15U厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VSK-S25-15U数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VSK-S25-15U VSK-S25-15U数据手册

VSK-S25-15U封装设计

查看详情并下载
Symbol
Footprint
3D Model
