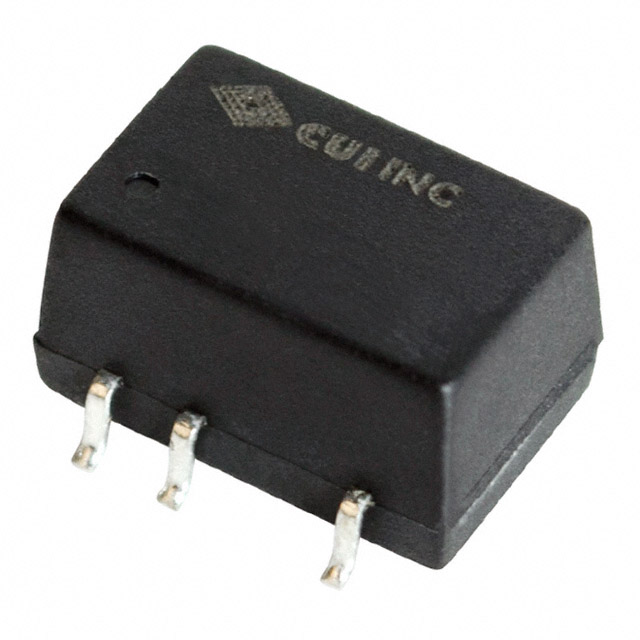

PDS1-S24-S15-M

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 300KHz DC,Fixed 1 15V 26.4V 21.6V SMD 贴片安装 12.7mm*8.3mm*7.3mm
供应商型号: PDS1-S24-S15-M
供应商: Master
标准整包数: 5
CUI DC-DC稳压器 PDS1-S24-S15-M

PDS1-S24-S15-M概述

    PDS1-M系列DC-DC转换器产品介绍

    1. 产品简介


    PDS1-M系列是一款高性能的隔离型DC-DC转换器,主要用于各种需要电源隔离的应用场合。该系列产品提供单路和双路输出,具备高效率、宽输入电压范围和高可靠性等特点。典型应用领域包括工业控制、通信设备、医疗仪器和汽车电子系统等。

    2. 技术参数


    | 参数 | 描述 |

    | 输出功率 | 1 W |
    | 输入电压范围 | 3.3 Vdc输入模型:2.97~3.63 Vdc |
    5 Vdc输入模型:4.5~5.5 Vdc |
    12 Vdc输入模型:10.8~13.2 Vdc |
    15 Vdc输入模型:13.5~16.5 Vdc |
    24 Vdc输入模型:21.6~26.4 Vdc |
    | 隔离电压 | 1,500 Vdc |
    | 短路保护 | 自动恢复 |
    | 工作温度范围 | -40°C~105°C |
    | 纹波和噪声 | 60 mVp-p |
    | 效率 | 最高可达82% |

    3. 产品特点和优势


    - 隔离电压:PDS1-M系列具备1,500 Vdc的隔离电压,能够有效隔离输入和输出电路,防止电气干扰。
    - 高效率:在轻负载条件下也能保持高效率,最高可达82%,确保能源的有效利用。
    - 宽输入电压范围:覆盖了3.3 Vdc到26.4 Vdc的输入电压范围,适用于多种不同的应用场合。
    - 短路保护:自动恢复的短路保护机制可以有效保护设备免受故障的影响。
    - 高温稳定性:能够在极端环境下稳定工作,工作温度范围为-40°C~105°C。
    - 抗静电保护:抗静电能力高达8 kV,有效保护设备不受静电干扰。

    4. 应用案例和使用建议


    - 工业控制设备:在工业环境中,PDS1-M系列转换器可以用于各种自动化设备,如PLC、传感器等,以实现稳定的电源供应。
    - 通信设备:在通信基站、路由器等设备中,PDS1-M系列的高效率和宽输入电压范围使其成为理想的电源选择。
    - 医疗仪器:医疗设备对电源的要求较高,PDS1-M系列转换器的高隔离电压和稳定性能可以满足这些要求。
    - 汽车电子系统:汽车电子系统需要应对各种复杂的供电条件,PDS1-M系列可以在恶劣环境下稳定运行。
    使用建议:
    - 在实际应用中,确保负载不低于满载的10%,可以通过并联电阻来增加负载。
    - 考虑到启动问题,输出滤波电容的容量不宜过高。
    - 建议使用陶瓷或电解电容器,避免使用钽电容器以降低风险。

    5. 兼容性和支持


    PDS1-M系列转换器具有良好的兼容性,可与其他标准电子元器件和设备配合使用。厂商提供了丰富的技术支持,包括详细的规格参数、应用指南和技术文档等。

    6. 常见问题与解决方案


    1. 问题:转换器不能在低负载下正常工作。
    - 解决方案:连接一个合适的电阻以增加负载。
    2. 问题:启动时出现异常。
    - 解决方案:检查输出滤波电容的容量是否适中,避免过高。
    3. 问题:转换器温度过高。
    - 解决方案:确保散热良好,可以在必要时加装散热片。

    7. 总结和推荐


    PDS1-M系列DC-DC转换器凭借其高效率、宽输入电压范围、高隔离电压和宽工作温度范围等特点,在多个领域都有出色的表现。我们强烈推荐该产品给需要高可靠性和稳定电源供应的应用场合。

PDS1-S24-S15-M参数

参数
功能 -
最小输入电压 21.6V
最小输出电压 -
最大输入电压 26.4V
同步整流器 -
拓扑 -
输出类型 DC,Fixed
输出数量 1
开关频率 300KHz
最大输出电压 15V
长*宽*高 12.7mm*8.3mm*7.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
