VSK-S3-5U

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 3W 600mA 85V 5V 264V(AC) 通孔安装 37mm*23mm*15.5mm
供应商型号: CSJ-ST48763038
供应商: 海外现货
标准整包数: 1

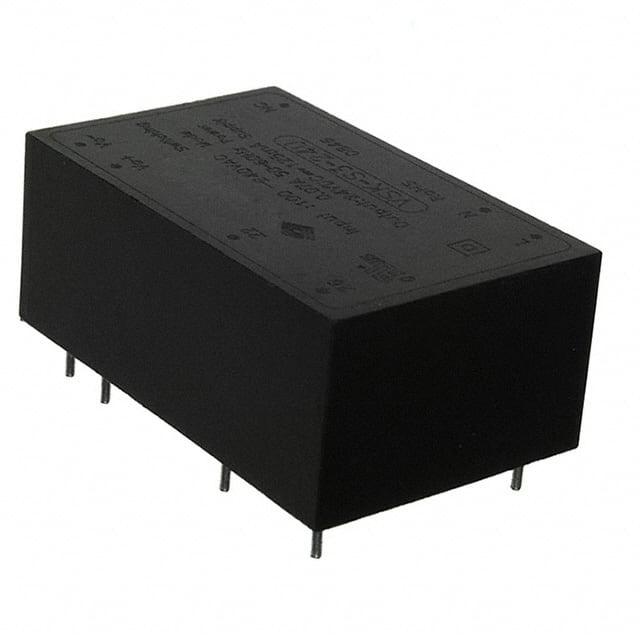

CUI AC-DC稳压器 VSK-S3-5U

VSK-S3-5U概述


    产品简介


    VSK-S3系列AC-DC电源供应器是专为广泛的应用场合设计的高效、紧凑型板载式直流电源转换器。该系列产品提供从3.3V到24V的多种输出电压选择,最大输出功率可达3W。这些电源具有广泛的输入范围(交流85~264V或直流110~370V),非常适合用于电信、工业控制、医疗设备以及各类消费电子产品。

    技术参数


    | 型号 | 输出电压 (Vdc) | 最大输出电流 (A) | 最大输出功率 (W) | 纹波噪声 (mVp-p) | 效率 (%) |
    |
    | VSK-S3-3R3U | 3.3 | 0.7 | 2.3 | 30 | 63 |
    | VSK-S3-5U | 5 | 0.6 | 3 | 30 | 72 |
    | VSK-S3-9U | 9 | 0.33 | 3 | 30 | 74 |
    | VSK-S3-12U | 12 | 0.25 | 3 | 30 | 76 |
    | VSK-S3-15U | 15 | 0.2 | 3 | 30 | 76 |
    | VSK-S3-24U | 24 | 0.125 | 3 | 30 | 78 |
    其他关键性能参数如下:
    - 输入电压范围:85~264Vac 或 110~370Vdc
    - 频率范围:47~440Hz
    - 工作温度范围:-25°C~70°C
    - 储存温度范围:-40°C~105°C
    - 绝缘耐压:初级至次级3000Vac(持续1分钟)
    - 安全认证:符合UL 60950-1标准,属于II类安全等级
    - 电磁干扰:符合EN 55022(A级)、IEC/EN 61000-4-2(四级,8kV/15kV)、IEC/EN 61000-4-3、IEC/EN 61000-4-4(三级,2kV)和IEC/EN 61000-4-5(三级,1kV/2kV)标准

    产品特点和优势


    1. 高效率:最高可达78%,确保了低功耗和高效的能量转换。
    2. 紧凑设计:体积小巧,适合各种空间受限的设计需求。
    3. 保护机制完善:包括过电压保护、过温保护和短路保护,保证长期稳定运行。
    4. 通用输入:支持全球电压范围,无需担心输入电源的变化。
    5. 高可靠性:获得多项安全认证,满足不同应用的需求。

    应用案例和使用建议


    根据手册中的典型应用电路图,VSK-S3系列电源可用于需要高效率、稳定输出的系统中,例如工业控制系统、医疗器械、通讯设备等。为了优化电路性能,手册建议外部增加电容、电阻等元件以进一步提升电源的稳定性及抗干扰能力。
    使用建议:
    1. 为了改善滤波效果,可以考虑使用高频率低阻电解电容器。
    2. 遵循推荐的外接元件参数,特别是对于电压和温度敏感的应用场景。
    3. 若需提高电磁兼容性,建议在输入端添加“EMC滤波器”。

    兼容性和支持


    VSK-S3系列电源设计时充分考虑到与其他电子元器件的兼容性,确保其在各种系统中的无缝集成。CUI公司提供了详细的技术支持文档,包括使用说明、常见问题解答以及故障排查指南等,确保用户能够顺利进行安装与维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无输出 | 检查输入电源连接是否正确,确认输入电压处于允许范围内。若依旧无法正常工作,可能是内部保险丝熔断,更换相应规格的保险丝。 |
    | 输出电压不稳定 | 检查输出电容是否损坏,必要时更换为建议规格的电容。 |
    | 设备发热严重 | 检查散热条件是否良好,确保空气流通;同时检查负载是否超过额定值,如有超载情况应及时调整。 |

    总结和推荐


    综上所述,VSK-S3系列AC-DC电源供应器凭借其出色的性能指标、紧凑的设计以及全面的安全防护措施,在众多应用场景中表现出色。特别是在对小型化、高效率有严格要求的工业及医疗设备领域内,该产品具备较高的市场竞争力。因此,强烈推荐该系列产品给寻求高效能、高可靠性的电源解决方案的工程师们。

VSK-S3-5U参数

参数
最大输出电压 5V
占空比 -
功率 3W
隔离 -
故障保护 -
内部开关 -
最小输出电压 -
最大输入电压 264V(AC)
电压 - 电源(Vcc/Vdd) -
最小输入电压 85V
拓扑 -
击穿电压 -
开关频率 -
输出电流 600mA
长*宽*高 37mm*23mm*15.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘,管装

VSK-S3-5U厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VSK-S3-5U数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VSK-S3-5U VSK-S3-5U数据手册
