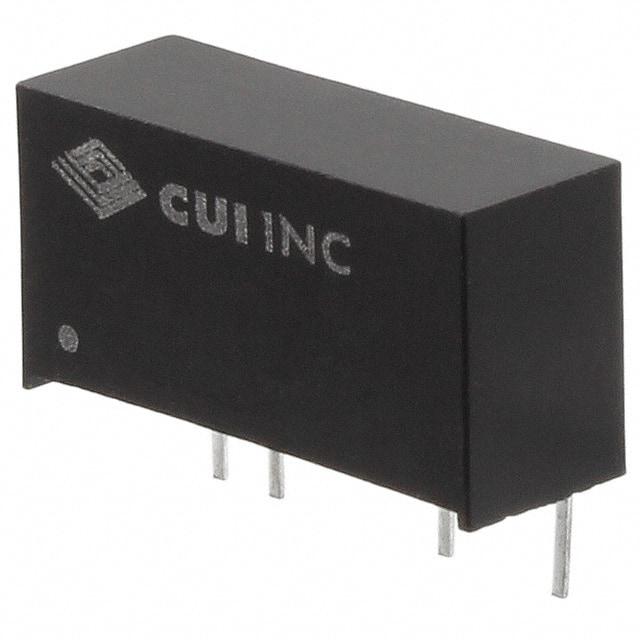

PEM2-S24-S12-S

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 100KHz Fixed 1 12V 26.4V 21.6V SIP 通孔安装 19.6mm*7mm*10mm
供应商型号: S-PEM2-S24-S12-S
供应商: Future
标准整包数: 25
CUI DC-DC稳压器 PEM2-S24-S12-S

PEM2-S24-S12-S概述

    # PEM2-S 系列 DC-DC 转换器技术手册

    产品简介


    PEM2-S 系列是一款高效、小体积且经济实惠的DC-DC转换器。该系列产品采用单/双输出设计,输入电压范围广泛(5V至24V),支持单路和差分输出模式,适用于多种应用场合。典型输出电压范围为±5V至±24V,提供高达2W的隔离输出功率。其显著特点包括高效率(最高可达86%)、抗静电保护(高达8kV)以及宽广的工作温度范围(-40℃至105℃)。这款转换器被广泛应用于工业控制、通信设备、医疗设备以及其他需要高可靠性和良好电磁兼容性的场合。

    技术参数


    以下是 PEM2-S 系列的主要技术参数:
    | 参数 | 描述 |

    | 输入电压 | 5V、12V、15V 或 24V |
    | 输出电压范围 | ±5V 至 ±24V |
    | 最大输出电流 | 400mA |
    | 输出功率 | 最大 2W |
    | 纹波和噪声 | ≤82mVp-p(带宽:20MHz) |
    | 效率 | 最高可达 86% |
    | 隔离电压 | 3,000Vdc |
    | 工作温度范围 | -40℃ 至 105℃ |

    产品特点和优势


    PEM2-S 系列 DC-DC 转换器以其紧凑的设计和优异的性能在市场上脱颖而出。以下是其主要特点:
    - 高效率:即使在轻负载条件下也能保持高效率。
    - 高可靠性:满足严格的工业标准,如 UL 60950-1 认证。
    - 宽温范围:支持在极端环境下稳定运行。
    - 抗静电保护:具备强大的抗静电能力,适合严苛的应用环境。
    - 小体积:采用小型化封装,节省空间。
    这些特性使得 PEM2-S 成为需要高可靠性与紧凑设计的理想选择。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于传感器供电,确保系统稳定运行。
    2. 通信设备:支持低功耗无线模块,提升通信质量。
    3. 医疗设备:提供安全可靠的电源解决方案。
    使用建议
    为了充分发挥 PEM2-S 的性能,建议采取以下措施:
    - 确保输出负载不低于全负载的10%,以避免效率下降。
    - 在设计电路时考虑适当的外部电容值,以减少纹波和噪声。
    - 结合线性稳压器和滤波网络实现过压保护。

    兼容性和支持


    PEM2-S 系列转换器与其他电子元件具有良好的兼容性,并且支持多种外围电路配置。CUI 提供详尽的技术文档和支持服务,帮助客户快速集成到他们的系统中。此外,CUI 提供两年有限保修,确保产品质量无忧。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 启动困难:如果出现启动问题,检查输出滤波电容是否过大。
    2. 过载保护失效:建议添加电路断路器以增加保护机制。
    3. 纹波过高:尝试增加输入或输出端的电容值,降低纹波水平。

    总结和推荐


    PEM2-S 系列 DC-DC 转换器凭借其高效能、高可靠性及易于使用的特性,在众多应用场景中表现出色。对于需要高效率和紧凑设计的应用场景,我们强烈推荐使用此系列产品。如果您正在寻找一款能够在恶劣环境中可靠工作的电源解决方案,PEM2-S 将是您的理想之选。

PEM2-S24-S12-S参数

参数
开关频率 100KHz
最小输入电压 21.6V
最小输出电压 -
同步整流器 -
输出类型 Fixed
拓扑 -
输出数量 1
功能 -
最大输出电压 12V
最大输入电压 26.4V
长*宽*高 19.6mm*7mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PEM2-S24-S12-S厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PEM2-S24-S12-S数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PEM2-S24-S12-S PEM2-S24-S12-S数据手册

PEM2-S24-S12-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
