PYBE20-Q48-D5

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 2 5V 75V 18V 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: 10B-3595289-4
供应商: 国内现货
标准整包数: 1

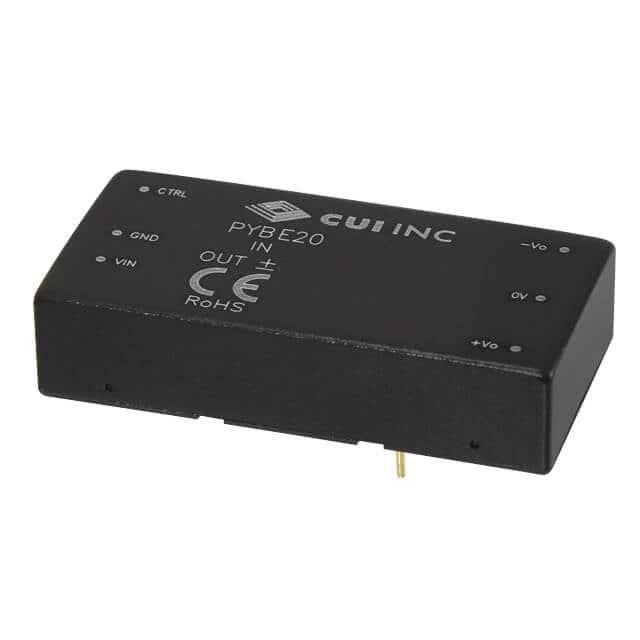

CUI DC-DC稳压器 PYBE20-Q48-D5

PYBE20-Q48-D5概述

    PYBE20系列DC-DC转换器技术手册解析

    1. 产品简介


    产品名称: PYBE20系列DC-DC转换器
    类型: 隔离式DC-DC转换器
    主要功能: 将直流输入电压转换为受控的稳定直流输出电压。这些转换器提供多种单输出和双输出型号,支持宽范围的输入电压(9~36 Vdc或18~75 Vdc),并具有高达20W的隔离输出功率。
    应用领域: 这类转换器广泛应用于通信设备、工业自动化系统、医疗设备及消费电子产品等领域。

    2. 技术参数


    - 最大输出功率: 最高可达20W
    - 输入电压范围:
    - 9~36 Vdc
    - 18~75 Vdc
    - 输出电压:
    - 单输出:3.3V, 5V, 9V, 12V, 15V, 24V
    - 双输出:±5V, ±9V, ±12V, ±15V
    - 效率: 最高可达90%
    - 隔离电压: 1500 Vdc
    - 工作温度范围: -40°C至+85°C
    - 浪涌电压: 24 Vdc输入模型:50Vdc;48 Vdc输入模型:100Vdc
    - 启动电压:
    - 24 Vdc输入模型:9Vdc
    - 48 Vdc输入模型:18Vdc

    3. 产品特点和优势


    - 高度集成: 支持广泛的输入电压范围,可灵活选择单输出或双输出模式。
    - 高效率: 转换效率高达90%,适用于各种低功耗设计。
    - 安全可靠: 具有过压保护、过流保护及短路保护机制,保证设备的安全运行。
    - 隔离性能优异: 1500 Vdc的隔离电压,适合各种高隔离需求的应用场景。

    4. 应用案例和使用建议


    - 通信设备: 在路由器、交换机等通信设备中,该转换器可以用于不同供电环境下的电源管理。
    - 工业自动化: 在工业控制系统中,转换器能够稳定输出电压,确保系统正常运行。
    - 医疗设备: 用于医疗仪器,保证其电源供应稳定可靠。
    使用建议:
    - 为了进一步降低输入和输出纹波,可以增加输入和输出电容。
    - 按照手册推荐的电路图进行连接,有助于提高系统的整体性能。

    5. 兼容性和支持


    - 兼容性: 该转换器采用行业标准引脚布局,便于与多种电子元器件和设备兼容。
    - 厂商支持: CUI公司提供两年有限保修,同时有详细的技术文档和支持服务,方便用户查询和解决问题。

    6. 常见问题与解决方案


    - 问题1: 纹波噪声较大
    解决方案: 增加输入和输出电容,或选用等效阻抗更低的电容。
    - 问题2: 启动失败
    解决方案: 检查输入电压是否在规定范围内,确认所有接线正确无误。
    - 问题3: 输出电压不稳定
    解决方案: 检查负载是否超出规定范围,适当调整外部电路组件以优化性能。

    7. 总结和推荐


    总结: PYBE20系列DC-DC转换器以其高效率、高隔离度、宽输入电压范围等特点,在多种应用场合中表现出色。它不仅具备良好的安全性能,而且结构紧凑、安装简便,是电源管理和电路设计的理想选择。
    推荐: 基于上述分析,我们强烈推荐PYBE20系列DC-DC转换器。无论是对于新项目的设计还是现有设备的升级,这都是一款值得信赖的产品。

PYBE20-Q48-D5参数

参数
输出类型 -
最大输出电压 5V
最小输入电压 18V
最小输出电压 -
开关频率 -
最大输入电压 75V
同步整流器 -
拓扑 -
输出数量 2
功能 -
长*宽*高 50.8mm*25.4mm*11.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PYBE20-Q48-D5厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PYBE20-Q48-D5数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PYBE20-Q48-D5 PYBE20-Q48-D5数据手册

PYBE20-Q48-D5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 212.4166
5+ ¥ 210.8128
6+ ¥ 202.3803
10+ ¥ 200.7456
库存: 5
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 212.41
