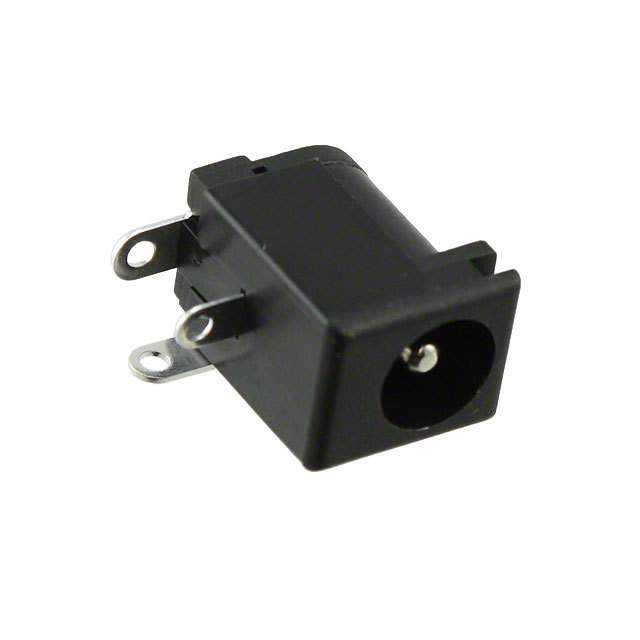

PJ-002AH

厂牌: CUI
产品描述:
供应商型号: PJ-002AH
供应商: 国内现货
标准整包数: 500
CUI 电源接入连接器 - 配件 PJ-002AH

PJ-002AH概述

    # 产品技术手册:PJ-002AH DC Power Jack

    产品简介


    PJ-002AH DC Power Jack 是一款用于直流电源连接的电子元器件,广泛应用于消费电子产品、工业设备以及医疗设备等领域。该产品采用右角设计,具有通过孔式安装方式,便于集成到各种电路板设计中。其主要功能是提供稳定可靠的直流电能传输接口,适用于需要高频次插拔的场合。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 24 Vdc |
    | 额定输入电流 5.0 A |
    | 接触电阻(终端与插头) | 小于100 mA / 1 kHz | 50 | 30 mΩ |
    | 绝缘电阻 | 500 Vdc | 100 MΩ |
    | 耐压能力 | 50/60Hz, 1分钟 500 Vac |
    | 插入/拔出力 0.3 | 3 kg |
    | 端子强度(任意方向) | 10秒内 500 | g |
    | 工作温度范围 -25 85 | °C |
    | 使用寿命 5,000 cycles |
    | 阻燃等级 | UL94V-0
    | RoHS符合性 是 |
    其他重要特性:
    - 中心针直径:2.0 mm
    - 插头插入深度:9.0 mm
    - 材料:中心针为铜镍合金;端子1为黄铜银镀层;端子2为铜合金银镀层;塑料为PBT。

    产品特点和优势


    PJ-002AH DC Power Jack具有以下显著特点和优势:
    1. 高电流承载能力:额定输入电流高达5.0 A,适合大功率设备的需求。
    2. 耐用性强:5,000次插拔循环寿命,确保长期稳定性。
    3. 优异的安全性能:达到UL94V-0阻燃等级,符合严格的防火标准。
    4. 环保设计:符合RoHS指令,无有害物质,环保友好。
    5. 可靠的接触质量:低至30 mΩ的典型接触电阻,保证高效的电流传导。

    应用案例和使用建议


    应用案例
    - 消费电子:如智能手机充电器、平板电脑适配器。
    - 工业控制:用于工厂自动化设备的电源接口。
    - 医疗设备:如便携式诊断仪器的电源输入。
    使用建议
    - 在设计电路时,确保电源电压和电流符合产品规格要求,避免过载。
    - 正确焊接工艺至关重要,推荐使用波峰焊设备并在260°C下进行焊接。
    - 定期检查接头是否松动或氧化,及时清理以保持良好的接触状态。

    兼容性和支持


    PJ-002AH DC Power Jack支持多种主流电路板布局,并且易于与其他电子元器件配合使用。CUI Devices提供了全面的技术文档和支持服务,包括产品页面、3D模型和PCB封装文件下载链接。此外,公司还提供一年有限保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法牢固固定 | 检查焊点是否牢固,必要时重新焊接。 |
    | 长时间使用后接触不良 | 清洁插针表面,去除可能存在的污垢或氧化物。|
    | 设备通电后发热异常 | 确认负载电流不超过额定值,调整电路设计。|

    总结和推荐


    综上所述,PJ-002AH DC Power Jack是一款高性能、高可靠性的电子元器件,尤其适合需要频繁插拔且对安全性要求较高的应用场景。凭借其出色的性能表现和广泛的适用性,我们强烈推荐此款产品给需要高品质直流电源连接解决方案的专业人士和企业用户。如果您正在寻找一个稳定、安全且易于集成的DC电源接口解决方案,PJ-002AH无疑是一个理想的选择。

PJ-002AH参数

参数
长*宽*高 14.4mm(长度)*9.4mm(高度)
安装方式 通孔安装
零件状态 在售

PJ-002AH厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PJ-002AH数据手册

厂牌 PDF简要描述 下载
CUI 电源接入连接器 - 配件 CUI PJ-002AH PJ-002AH数据手册

PJ-002AH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 5.2737
1000+ ¥ 4.8809
库存: 785
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2636.85
