首页  >  产品百科  >  PQP3-D12-S3-M

PQP3-D12-S3-M

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 300KHz Fixed 1 3.3V 18V 9V 贴片安装 14mm*14mm*9.1mm
供应商型号: 10B-3595206-4
供应商: 国内现货
标准整包数: 1

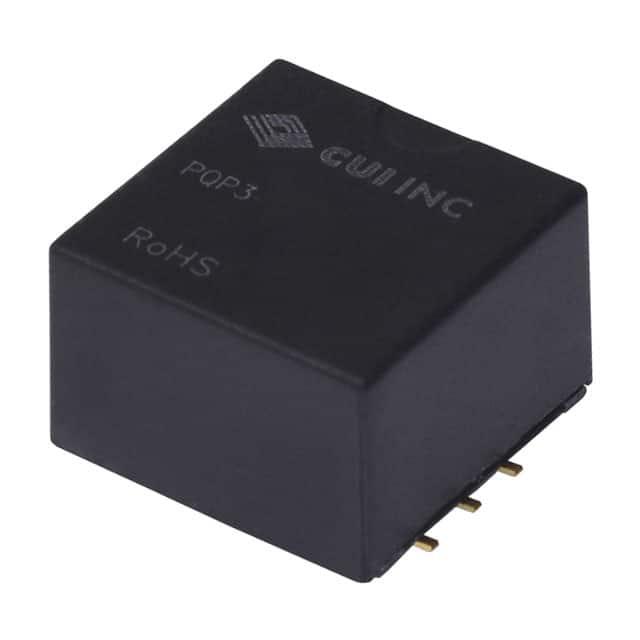

CUI DC-DC稳压器 PQP3-D12-S3-M

PQP3-D12-S3-M概述

    PQP3-M系列DC-DC转换器技术手册概述

    1. 产品简介


    PQP3-M系列DC-DC转换器是一款高性能的电源管理设备,主要用于各种工业和消费电子产品。此系列转换器提供了广泛的输入电压范围(2:1),单输出及双输出选项,最高可达1500 Vdc的隔离能力,适用于多种应用场景。

    2. 技术参数


    - 输入电压范围:12 Vdc 或 24 Vdc
    - 输出电压范围:根据型号不同,输出电压分别为 3.3 Vdc 至 24 Vdc
    - 输出电流范围:最大为 38 mA 至 758 mA
    - 输出功率范围:最大为 2.5 W 至 758 W
    - 效率:典型值高达83%
    - 纹波和噪声:最大值为 3 mVp-p
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C
    - 隔离电压:1500 Vdc
    - 保护功能:短路保护(连续,自恢复)

    3. 产品特点和优势


    PQP3-M系列DC-DC转换器具备以下几个显著特点:
    - 宽输入电压范围:2:1 的宽输入电压范围提高了产品的灵活性。
    - 超紧凑封装:SMD 封装使得设备更小巧,节省空间。
    - 高可靠性:具有1500 Vdc的隔离能力,确保安全稳定运行。
    - 行业标准引脚布局:简化集成过程,减少设计时间。
    - 短路保护:内置短路保护功能,确保长时间可靠运行。
    - 严格的温度适应性:可在-40°C至+85°C范围内工作,适合多种恶劣环境。

    4. 应用案例和使用建议


    PQP3-M系列DC-DC转换器广泛应用于多个领域,如通信设备、医疗仪器、工业自动化控制系统等。对于需要高可靠性电源的应用场景尤为适用。例如,在通信基站中,该转换器可以用于对敏感的电子组件提供稳定的电力供应。在医疗仪器中,该转换器的高隔离能力可以有效防止电磁干扰。
    使用建议:
    - 确保所有电路连接正确且稳固,以避免接触不良导致的问题。
    - 在极端环境下使用时,需关注温度补偿,确保长期稳定运行。
    - 考虑到EMC兼容性要求,建议参考手册中提供的推荐电路图进行设计。

    5. 兼容性和支持


    PQP3-M系列DC-DC转换器设计符合EN62368标准,支持负输出的双输出型号,可轻松与其他标准兼容的电子元件和系统集成。CUI公司还提供全面的技术支持,包括详细的文档和在线技术支持服务。

    6. 常见问题与解决方案


    - 问题:启动时纹波较大
    - 解决办法:检查输入电容是否满足要求,适当增大电容容量以减少纹波。

    - 问题:温度过高
    - 解决办法:增加散热片或优化散热路径,确保良好的通风环境。

    7. 总结和推荐


    综上所述,PQP3-M系列DC-DC转换器凭借其广泛的输入电压范围、紧凑的尺寸、卓越的电气特性和可靠的保护机制,在众多应用场景中表现出色。它不仅满足了高性能需求,而且提供了完善的配套服务和技术支持,使其成为各种工业和消费电子产品的理想选择。因此,强烈推荐在相关项目中采用这款高性能转换器。

PQP3-D12-S3-M参数

参数
输出类型 Fixed
同步整流器 -
最大输入电压 18V
开关频率 300KHz
最小输入电压 9V
功能 -
最小输出电压 -
输出数量 1
拓扑 -
最大输出电压 3.3V
长*宽*高 14mm*14mm*9.1mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

PQP3-D12-S3-M厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PQP3-D12-S3-M数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PQP3-D12-S3-M PQP3-D12-S3-M数据手册

PQP3-D12-S3-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 66.8485
5+ ¥ 66.14
10+ ¥ 66.1027
20+ ¥ 61.1437
200+ ¥ 60.1532
库存: 60
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.84
