VSBU-120-D524A

产品分类: 开关电源
厂牌: CUI
产品描述: 120W 2 90V(AC) 260V(AC) 5% 3.5A 15A 24V 5V 底座安装 127mm*76.2mm*32.5mm
供应商型号: 3594718
供应商: 海外现货
标准整包数: 1

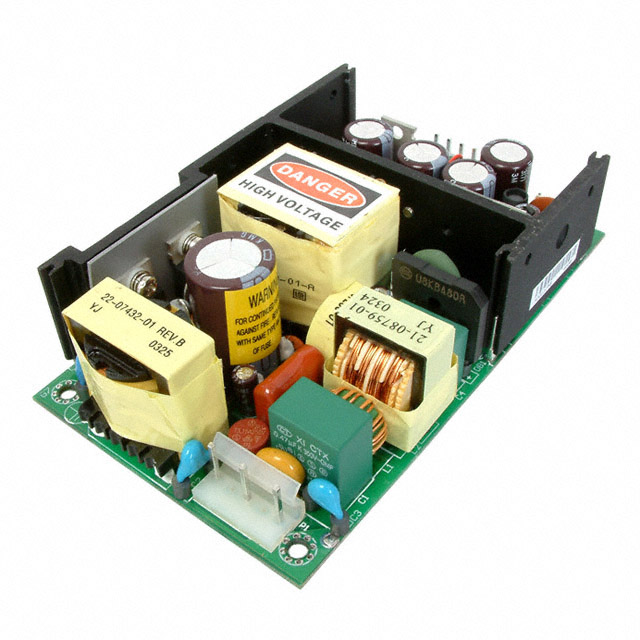

CUI 开关电源 VSBU-120-D524A

VSBU-120-D524A概述

    # VSBU-120-D 系列 AC-DC 电源模块技术手册解析

    产品简介


    基本介绍
    VSBU-120-D 系列属于 AC-DC 电源模块,设计用于提供高效率的电力转换。该系列产品采用行业标准的 3" × 5" 封装尺寸,适用于多种需要稳定直流电源的应用场景。主要功能包括支持双输出电压、功率因数校正(PFC)及内部 EMI 滤波,确保低噪声、高可靠性输出。
    应用领域
    这些电源模块广泛应用于工业控制设备、通信系统、医疗仪器以及安防监控等领域。由于其高效的能源利用和广泛的输入电压范围,特别适合需要紧凑设计和高性能表现的应用场合。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压 (Vo1/Vo2) | 主输出/辅助输出电压 | 3.3 | - | 24 | Vdc |
    | 输出电流 | 单通道最大输出电流 | - | 6 | 3.5 | A |
    | 输出功率 | 每个通道最大输出功率 | - | 120 | - | W |
    | 纹波与噪声 | 输出电压纹波 | - | 66 | 280 | mVp-p |
    | 效率 | 转换效率 | - | 80 | - | % |
    工作条件
    - 输入电压范围:90 ~ 260 Vac
    - 输入频率范围:47 ~ 63 Hz
    - 功率因数校正:0.95 至 1.0
    - 隔离电压:4,242 Vdc(主至次级)、2,121 Vdc(初级至地)
    - 温度范围:-40 ~ 85 °C
    - 湿度范围:5% ~ 95%

    产品特点和优势


    独特功能
    1. 高效能:典型效率达到 80%,满足节能需求。
    2. 双输出设计:灵活满足不同负载需求。
    3. 宽输入电压范围:适应全球通用电压输入,简化全球化部署。
    4. 保护机制完善:包含过压、过流、过载保护及浪涌电流限制。
    市场竞争力
    VSBU-120-D 系列凭借紧凑的设计、广泛的输入电压适应性和高可靠性,在竞争激烈的电源市场中占据一席之地。其良好的性价比使其成为工业和商业应用的理想选择。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:为伺服电机和 PLC 提供电源支持。
    2. 医疗设备:如超声波诊断仪,需要稳定的双输出电源。
    3. 通信设备:路由器和交换机等通信基础设施。
    使用建议
    - 确保散热良好,特别是在高负载条件下。
    - 在极端环境下使用时,考虑增加额外的散热措施。
    - 若需检测电源故障,可启用可选的 Power Fail 检测功能。

    兼容性和支持


    兼容性
    VSBU-120-D 系列支持标准连接器,与主流电缆和端子兼容。此外,其标准封装易于集成到现有系统中。
    支持与维护
    CUI 提供两年有限保修,并通过官网提供详细的技术文档和支持服务。如有任何问题,可通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出范围,调整负载平衡。 |
    | 输出功率不足 | 确认散热条件是否满足,检查接线连接是否牢固。 |
    | 纹波过大 | 增加外部滤波电容以降低输出纹波。 |

    总结和推荐


    综合评估
    VSBU-120-D 系列以其高效率、宽输入范围和完善的保护机制展现了卓越的性能。其紧凑设计和广泛的应用场景使其成为许多工业和商业项目的理想选择。
    推荐结论
    强烈推荐 VSBU-120-D 系列 AC-DC 电源模块用于需要高效、可靠电源供应的应用。其高性能和耐用性使其在市场上具有显著的竞争优势。

VSBU-120-D524A参数

参数
负载调节 5%
最大输入电压 260V(AC)
电压-输出3 -
电压-输出2 24V
最小输入电压 90V(AC)
电压-输出1 5V
输出数量 2
电流-输出2 3.5A
电流-输出1 15A
输出功率 120W
电压-输出4 -
长*宽*高 127mm*76.2mm*32.5mm
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 盒装

VSBU-120-D524A厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VSBU-120-D524A数据手册

厂牌 PDF简要描述 下载
CUI 开关电源 CUI VSBU-120-D524A VSBU-120-D524A数据手册

VSBU-120-D524A封装设计

查看详情并下载
Symbol
Footprint
3D Model
