PYBE30-Q24-S12

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 300KHz Fixed 1 12V 36V 9V 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: 10B-3595300-4
供应商: 国内现货
标准整包数: 1

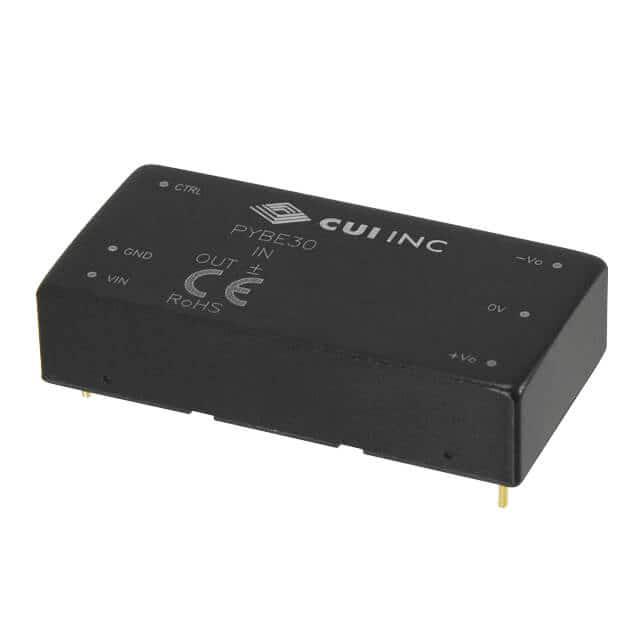

CUI DC-DC稳压器 PYBE30-Q24-S12

PYBE30-Q24-S12概述


    产品简介


    产品类型: DC-DC 转换器
    主要功能: 提供隔离输出的电源转换,可实现高达30W的功率输出,适用于多种电子设备中的电源管理。
    应用领域: 广泛应用于通信设备、工业自动化、医疗仪器及家用电器等领域。

    技术参数


    - 输入电压范围:
    - 9~36 Vdc(24 Vdc输入模型)
    - 18~75 Vdc(48 Vdc输入模型)
    - 输出电压:
    - 单路调节输出: 3.3V, 5V, 9V, 12V, 15V, 24V
    - 双路调节输出: ±5V, ±12V, ±15V, ±24V
    - 最大输出电流: 0~6000mA(单路),0~3000mA(双路)
    - 最大输出功率: 19.8~30W
    - 效率: 高达90%
    - 隔离电压: 1500Vdc
    - 工作温度范围: -40℃~+85℃
    - 浪涌电压: 最大100Vdc

    产品特点和优势


    1. 高效率: 达到90%,减少能量损耗。
    2. 宽输入电压范围: 支持4:1的输入电压范围,适应各种供电需求。
    3. 高隔离电压: 1500Vdc隔离电压,确保电气安全。
    4. 多样的输出选择: 单路或多路调节输出,适用于不同应用场景。
    5. 保护功能强大: 包括过电压、过电流和短路保护,保证产品稳定运行。
    6. 认证齐全: UL 60950-1 和 EN 62368-1 安全认证。

    应用案例和使用建议


    应用场景
    这些转换器广泛应用于通信设备中的电源供应系统、工业控制设备以及医疗设备等。例如,在医疗监护仪中,它们可以作为可靠的电源模块来提供稳定且纯净的直流电。
    使用建议
    - 选择合适的输入电压: 确保输入电压范围符合应用需求,如医疗设备可能需要较低的输入电压以避免电压过高引起的损坏。
    - 合理布置外部电路: 参考手册中的推荐电路(图1和图2),增加输入和输出滤波电容可以进一步减少纹波和噪声。
    - 考虑环境因素: 在极端环境条件下使用时,要注意其工作温度范围,必要时采用散热措施。

    兼容性和支持


    - 兼容性: 支持行业标准针脚布局,易于集成到现有系统中。
    - 厂商支持: CUI Inc 提供两年有限保修,同时可通过技术支持邮箱 techsupport@cui.com 获取帮助和支持。

    常见问题与解决方案


    1. 问题: 开机后输出电压不稳定。
    解决方案: 检查输入电压是否在规定的范围内,确认负载连接正确无误,并检查外部电路配置是否符合推荐要求。
    2. 问题: 输出电流低于预期。
    解决方案: 核对负载阻抗是否超出规定范围,适当调整负载以匹配输出能力;检查线路连接是否存在接触不良等问题。
    3. 问题: 环境温度影响输出精度。
    解决方案: 根据温度补偿曲线(页8),通过调整外部电路中的电阻值来补偿温度变化带来的影响。

    总结和推荐


    该系列DC-DC转换器具有高效率、宽输入电压范围和强大的保护机制等显著优势。对于需要高可靠性、良好电气隔离和丰富输出选择的应用场合,是非常理想的选择。推荐在医疗设备、工业自动化及通讯设备等领域使用此款产品。

PYBE30-Q24-S12参数

参数
最小输出电压 -
输出数量 1
最小输入电压 9V
功能 -
同步整流器 -
拓扑 -
输出类型 Fixed
开关频率 300KHz
最大输出电压 12V
最大输入电压 36V
长*宽*高 50.8mm*25.4mm*11.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PYBE30-Q24-S12厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PYBE30-Q24-S12数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PYBE30-Q24-S12 PYBE30-Q24-S12数据手册

PYBE30-Q24-S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
