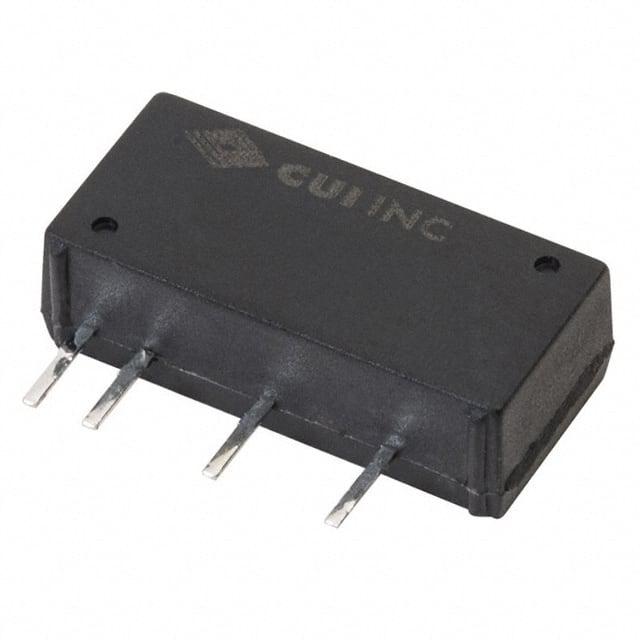

PDM2-S5-S12-S

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 300KHz DC,Fixed 1 12V 5.5V 4.5V SIP-5 通孔安装 19.6mm*7mm*10mm
供应商型号: PDM2-S5-S12-S
供应商: Master
标准整包数: 5
CUI DC-DC稳压器 PDM2-S5-S12-S

PDM2-S5-S12-S概述


    产品简介


    PDM2-S系列DC-DC转换器是CUI公司推出的一款高效能隔离型电源转换器,适用于各种需要直流电源隔离的应用场景。它提供单输出和双输出两种版本,输出电压范围从3.3V到24V(单输出)和±3.3V到±24V(双输出),额定功率为2W。该转换器具有小体积、高效率和宽工作温度范围等特点,适用于通信、工业控制、医疗设备等多种领域。

    技术参数


    - 输入电压范围:5Vdc、12Vdc、15Vdc、24Vdc
    - 输出电压范围:
    - 单输出:3.3Vdc ~ 24Vdc
    - 双输出:±3.3Vdc ~ ±24Vdc
    - 输出电流范围:
    - 单输出:83mA ~ 400mA
    - 双输出:42mA ~ 200mA
    - 最大输出功率:2W
    - 隔离电压:1,500Vdc
    - 隔离电阻:1,000 MΩ
    - 浪涌电压:-0.7V ~ 30Vdc
    - 效率:高达86%
    - 纹波噪声:75mVp-p(最大)
    - 安全认证:UL 60950-1

    产品特点和优势


    PDM2-S系列DC-DC转换器具备多项独特优势:
    - 高效能:在轻负载下也能保持较高的效率,最高可达86%。
    - 小体积:采用紧凑型设计,适合空间受限的应用场合。
    - 宽温度范围:能在-40℃到105℃的环境中稳定运行,适合恶劣环境下的使用。
    - 短路保护:内置短路保护机制,确保设备的安全性和可靠性。
    - 抗静电能力:能够承受高达8kV的静电冲击,提高了产品的可靠性和耐用性。

    应用案例和使用建议


    应用案例
    PDM2-S系列DC-DC转换器广泛应用于通信设备、工业自动化、医疗器械等领域。例如,在一个工业自动化系统中,该转换器可用于将主电源的电压转换为特定设备所需的低压直流电,同时提供必要的电气隔离。
    使用建议
    1. 负载要求:为了保证高效的运行,输出负载不应低于满载的10%。如果实际输出功率较低,建议在输出端并联一个合适的电阻来增加负载。
    2. 过载保护:虽然在正常条件下,该产品具有良好的稳定性,但在某些情况下可能需要额外的电路保护措施,如增加熔断器。
    3. 推荐电路:为了进一步降低输入/输出纹波,可以在电路中增加适当的滤波电容。但是要注意,输出滤波电容的值不宜过大,否则可能导致启动问题。

    兼容性和支持


    PDM2-S系列DC-DC转换器与其他电子元件和设备具有良好的兼容性。厂商提供了详细的技术手册和应用指南,支持客户进行产品选型和设计。此外,CUI公司还提供了两年有限保修服务,确保用户能够获得必要的技术支持和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否符合要求,适当调整负载 |
    | 纹波噪声较大 | 增加输出滤波电容 |
    | 启动时输出电压波动 | 减少输出滤波电容 |

    总结和推荐


    PDM2-S系列DC-DC转换器凭借其高效率、紧凑体积、宽工作温度范围和多种保护机制,成为市场上极具竞争力的产品。适用于各类工业自动化和通信设备中的电源转换需求。其高效稳定的表现和全面的支持服务使其成为许多工程师的理想选择。因此,我们强烈推荐这款产品给那些寻求高性能、可靠性和灵活性的用户。

PDM2-S5-S12-S参数

参数
最小输入电压 4.5V
输出数量 1
最大输入电压 5.5V
最小输出电压 -
同步整流器 -
最大输出电压 12V
输出类型 DC,Fixed
拓扑 -
功能 -
开关频率 300KHz
长*宽*高 19.6mm*7mm*10mm
通用封装 SIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PDM2-S5-S12-S厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PDM2-S5-S12-S数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PDM2-S5-S12-S PDM2-S5-S12-S数据手册

PDM2-S5-S12-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 15.1728 ¥ 126.1556
10+ $ 14.0283 ¥ 116.6395
25+ $ 13.0255 ¥ 108.3017
50+ $ 6.0822 ¥ 50.571
100+ $ 5.9148 ¥ 49.1531
库存: 50
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 630.77
