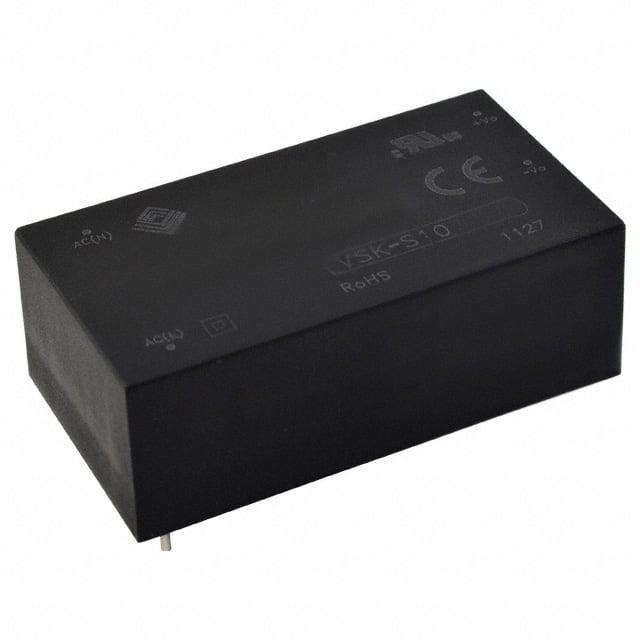

VSK-S10-5UA

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 10W 2A 85V 5V 264V(AC) 通孔安装 53.3mm*28.5mm*19.5mm
供应商型号: 10B-3594669-4
供应商: 国内现货
标准整包数: 1
CUI AC-DC稳压器 VSK-S10-5UA

VSK-S10-5UA概述

    VSK-S10 系列 AC-DC 电源供应器

    产品简介


    VSK-S10 系列是 CUI 公司推出的一款紧凑型板载式 AC-DC 电源供应器。该系列提供从 3.3V 到 24V 的单输出电压选择,输出功率最大可达 10W。凭借其宽泛的输入电压范围和高效的电源转换能力,该产品适用于各种工业自动化设备、通信系统、医疗设备以及其他需要稳定直流电源的应用场景。

    技术参数


    | 参数 | 型号 | VSK-S10-3R3UA | VSK-S10-5UA | VSK-S10-9UA | VSK-S10-12UA | VSK-S10-15UA | VSK-S10-24UA |

    | 输出电压 (Vdc) 3.3 | 5 | 9 | 12 | 15 | 24 |
    | 输出电流 (A) 2 | 2 | 1.1 | 0.9 | 0.7 | 0.45 |
    | 输出功率 (W) 6.6 | 10 | 10 | 10 | 10 | 10 |
    | 电压纹波 (mVp-p) 100 | 100 | 100 | 100 | 100 | 100 |
    | 效率 (%) 72 | 76 | 80 | 81 | 82 | 83 |
    输入电压范围:交流输入 85~264Vac / 直流输入 100~370Vdc
    过压保护:3.3V、5V 模型为 7.5Vdc;9V 模型为 15Vdc;12V、15V 模型为 20Vdc;24V 模型为 30Vdc
    过流保护:过载保护在 110%

    产品特点和优势


    - 高效的电源转换,最高可达 83% 的效率;
    - 单一输出电压范围广泛(3.3V 至 24V),适用多种应用场景;
    - 过电流和短路保护功能,确保系统安全运行;
    - 宽泛的输入电压范围,适应不同供电环境;
    - 通过 UL/cUL 安全认证,可靠性高;
    - 紧凑的板载设计,便于集成于各种设备中。

    应用案例和使用建议


    VSK-S10 系列适用于需要可靠直流电源供应的各种工业设备,如工厂自动化设备、医疗器械和通信设备等。例如,在某些通信基站中,由于对电源的稳定性要求较高,使用 VSK-S10 可以确保电源输出的稳定性和可靠性。
    使用建议:
    1. 在安装时确保所有外部电路组件正确连接,尤其是滤波电容器(C1 和 C2)的选择和容量要符合制造商的要求。
    2. 使用高频率低阻抗的电解电容器以提高输出稳定性。
    3. 在设计电路时考虑环境温度的影响,特别是在高温环境下需进行适当的降额处理。

    兼容性和支持


    VSK-S10 系列可以与其他标准电路和设备兼容,但具体应用时需参考推荐的外部电路组件配置(参见典型应用电路图)。此外,CUI 提供两年有限保修服务,并在其官网上提供详细的产品使用说明和技术支持信息。

    常见问题与解决方案


    1. 问题:电源启动时负载不足,输出电压波动较大。
    - 解决方案:确保所连接的外部电路组件正确安装并匹配输出需求,特别是滤波电容器的容量。
    2. 问题:电源输出电压不稳定,出现较大纹波。
    - 解决方案:检查并确认所有外部电路组件是否符合规格要求,特别注意电容器的容量及类型。

    总结和推荐


    综上所述,VSK-S10 系列是一款高效稳定的 AC-DC 电源供应器,具有广泛的输出电压范围和高效率等特点,适用于多种工业应用场景。其独特的过流和短路保护机制确保了系统的安全性,紧凑的设计使其易于集成。因此,我们强烈推荐这一系列产品用于需要稳定直流电源供应的应用场合。

VSK-S10-5UA参数

参数
电压 - 电源(Vcc/Vdd) -
故障保护 -
占空比 -
内部开关 -
最大输出电压 5V
最大输入电压 264V(AC)
开关频率 -
功率 10W
输出电流 2A
最小输出电压 -
最小输入电压 85V
击穿电压 -
隔离 -
拓扑 -
长*宽*高 53.3mm*28.5mm*19.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘,管装

VSK-S10-5UA厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VSK-S10-5UA数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VSK-S10-5UA VSK-S10-5UA数据手册

VSK-S10-5UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
