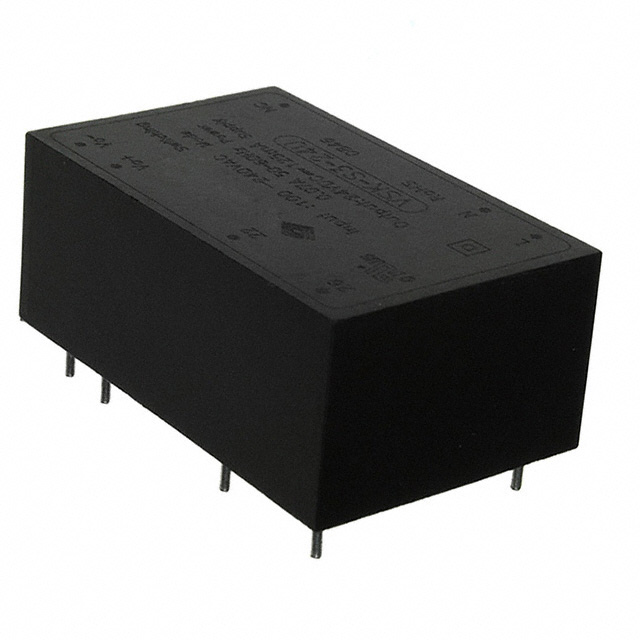

VSK-S3-24U

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 3W 125mA 85V 24V 264V(AC) 通孔安装 37mm*23mm*15.5mm
供应商型号: 10B-3594678-4
供应商: 国内现货
标准整包数: 1
CUI AC-DC稳压器 VSK-S3-24U

VSK-S3-24U概述

    VSK-S3 AC-DC Power Supply: A Comprehensive Overview

    1. 产品简介


    VSK-S3 系列是来自 CUI Inc 的一款 AC-DC 电源适配器,广泛应用于工业自动化、通信设备、医疗仪器及各类消费电子产品等领域。该系列提供了从 3.3V 到 24V 的多种输出电压选择,单个输出功率高达 3W,非常适合需要紧凑设计和高能效的应用场景。

    2. 技术参数


    | 输出电压(Vdc) | 最大输出电流(A) | 最大输出功率(W) | 典型纹波与噪声(mVp-p) | 典型效率(%) |

    | 3.3 | 0.7 | 2.3 | 30 | 63 |
    | 5 | 0.6 | 3 | 30 | 72 |
    | 9 | 0.33 | 3 | 30 | 74 |
    | 12 | 0.25 | 3 | 30 | 76 |
    | 15 | 0.2 | 3 | 30 | 76 |
    | 24 | 0.125 | 3 | 30 | 78 |
    - 输入电压范围:85-264Vac / 110-370Vdc
    - 频率范围:47-440Hz
    - 保护机制:过压、过温、短路保护
    - 效率:最高可达 78%
    - 隔离电压:初级到次级 3000Vac
    - 安全认证:符合 UL 60950-1、EN 55022、IEC/EN 61000-4-2、IEC/EN 61000-4-3 和 IEC/EN 61000-4-5 标准
    - 环境温度:工作温度 -25℃至 70℃;存储温度 -40℃至 105℃

    3. 产品特点和优势


    - 紧凑设计:适合板载安装,体积小。
    - 通用输入:支持宽电压输入范围,适用于全球电网。
    - 全面保护:具备过压、过温、短路等多重保护机制。
    - 高效节能:高达 78% 的转换效率,减少能源损耗。
    - 安全认证:通过多项国际安全标准认证,确保使用安全可靠。

    4. 应用案例和使用建议


    VSK-S3 广泛应用于工业控制设备、通信基站、医疗设备及智能家居系统等。为了优化使用效果,建议如下:
    - 合理选型:根据具体应用场景需求选择合适的输出电压和功率等级。
    - 外部元件配置:参照典型应用电路图,正确配置外部电容、TVS 等元件以实现最佳性能。
    - 环境考虑:注意工作环境的温度和湿度条件,避免超出产品规定的范围。

    5. 兼容性和支持


    VSK-S3 系列产品具有良好的兼容性,可以与各种电子设备轻松连接。厂商提供详细的技术支持文档,包括产品页面、3D 模型和 PCB 封装信息,方便工程师进行设计参考和验证。

    6. 常见问题与解决方案


    - 问题一:设备启动时有较大的纹波噪声。
    - 解决方案:检查并确认外部滤波电容的正确配置,增加电解电容和陶瓷电容以抑制高频噪声。
    - 问题二:设备运行时出现过热现象。
    - 解决方案:检查散热措施是否到位,适当增加散热片或使用主动散热方式(如风扇)。
    - 问题三:输入电压波动引起设备不稳定。
    - 解决方案:确认输入电源稳定,或增加外部稳压设备,如 UPS。

    7. 总结和推荐


    总体来看,VSK-S3 系列 AC-DC 电源适配器凭借其紧凑的设计、高效的工作性能以及广泛的适用范围,在众多应用领域中展现出强大的市场竞争力。其完善的保护机制和优异的安全认证使得其在各类工业和消费级应用中成为理想的选择。因此,强烈推荐使用 VSK-S3 系列产品。

VSK-S3-24U参数

参数
最小输出电压 -
占空比 -
内部开关 -
最小输入电压 85V
电压 - 电源(Vcc/Vdd) -
击穿电压 -
拓扑 -
功率 3W
故障保护 -
最大输入电压 264V(AC)
开关频率 -
最大输出电压 24V
输出电流 125mA
隔离 -
长*宽*高 37mm*23mm*15.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘,管装

VSK-S3-24U厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VSK-S3-24U数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VSK-S3-24U VSK-S3-24U数据手册

VSK-S3-24U封装设计

查看详情并下载
Symbol
Footprint
3D Model
