PEME1-S5-S9-S

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 1 9V 5.5V 4.5V 通孔安装 19.7mm*6mm*10.2mm
供应商型号: 10B-3595120-46
供应商: 国内现货
标准整包数: 1

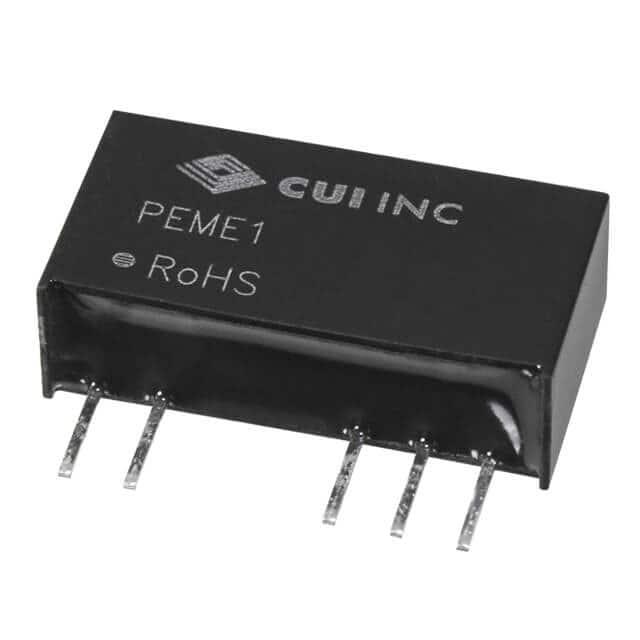

CUI DC-DC稳压器 PEME1-S5-S9-S

PEME1-S5-S9-S概述

    PEME1-S系列DC-DC转换器产品概述

    1. 产品简介


    PEME1-S系列是一款高效率的隔离式DC-DC转换器,具有多种输出电压型号。该转换器适用于多种应用领域,包括工业控制、通信设备、医疗仪器和消费电子产品。它采用紧凑的SIP封装,支持单输出和双输出模式,能够在宽输入电压范围内提供稳定的输出功率。

    2. 技术参数


    PEME1-S系列的主要技术参数如下:
    - 输出功率:1 W
    - 输入电压范围:4.5 Vdc ~ 5.5 Vdc
    - 输出电压范围(单输出):3.3 Vdc、5 Vdc、9 Vdc、12 Vdc、15 Vdc、24 Vdc
    - 输出电压范围(双输出):±3.3 Vdc、±5 Vdc、±9 Vdc、±12 Vdc、±15 Vdc、±24 Vdc
    - 最大输出电流:最高可达200 mA
    - 效率:高达85%
    - 隔离电压:3 kVdc
    - 工作温度范围:-40°C ~ 105°C
    - 尺寸:19.65 x 6.00 x 10.16 mm

    3. 产品特点和优势


    PEME1-S系列的主要特点包括:
    - 高效能:最高可达85%的效率,适用于节能要求高的场合。
    - 宽输入电压范围:支持4.5 Vdc ~ 5.5 Vdc的输入电压,适用于多种电源系统。
    - 隔离特性:提供3 kVdc的输入到输出隔离电压,确保电气安全。
    - 高可靠性:内置连续短路保护和自恢复功能,适合长期稳定运行。
    - 宽工作温度范围:在-40°C ~ 105°C的环境下仍能保持稳定输出,适用于恶劣环境。

    4. 应用案例和使用建议


    PEME1-S系列广泛应用于工业控制、通信设备、医疗仪器等领域。例如,在工业自动化控制系统中,该转换器可以为传感器和其他低功耗设备供电,同时保证信号的可靠传输。
    使用建议:
    - 在设计应用电路时,建议在输入端和输出端连接滤波电容,以进一步减少输入和输出的纹波。
    - 根据实际负载情况调整输出电容,确保不超过最大容许值。
    - 确保安装位置通风良好,避免因过热影响转换器的正常工作。

    5. 兼容性和支持


    PEME1-S系列与其他标准SIP封装的电子元器件兼容,方便集成到现有电路中。此外,CUI公司提供了全面的技术支持,包括详细的用户手册和技术文档,以及响应及时的技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时输出电压不稳定 | 检查输入电压是否在规定范围内,调整外部电容值。 |
    | 转换器发热严重 | 确保良好的散热条件,检查是否超出额定工作温度范围。 |
    | 短路保护功能失效 | 检查电路是否有短路现象,确认外部电路是否正确连接。 |

    7. 总结和推荐


    PEME1-S系列DC-DC转换器凭借其高效率、宽工作温度范围和高可靠性,成为一款优秀的工业级电源解决方案。对于需要高效率和稳定输出的应用场合,强烈推荐使用PEME1-S系列转换器。建议在选择和使用过程中仔细参考技术手册,确保最佳性能。

PEME1-S5-S9-S参数

参数
输出数量 1
拓扑 -
最大输入电压 5.5V
最小输入电压 4.5V
同步整流器 -
最小输出电压 -
输出类型 -
最大输出电压 9V
功能 -
开关频率 -
长*宽*高 19.7mm*6mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PEME1-S5-S9-S厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PEME1-S5-S9-S数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI PEME1-S5-S9-S PEME1-S5-S9-S数据手册

PEME1-S5-S9-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
