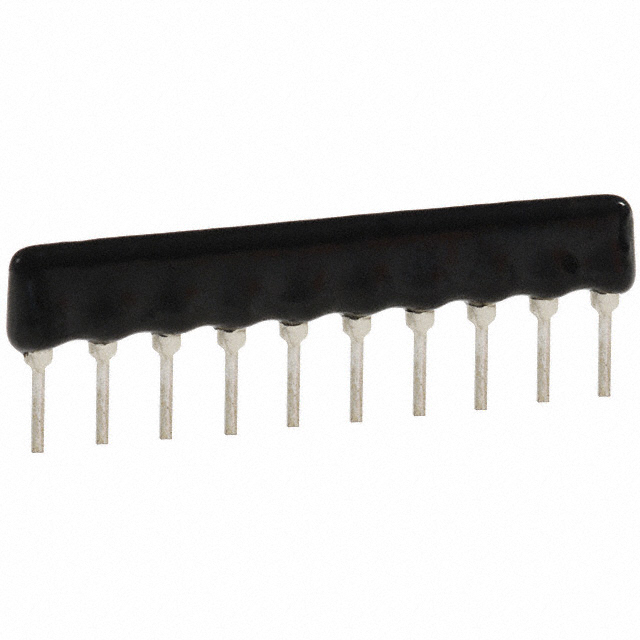

770101681

产品分类: 网络阵列电阻
厂牌: CTS
产品描述: 680Ω ±2% ±100ppm/℃ 100mW SIP-10 通孔安装 25.4mm*2.5mm*4.95mm
供应商型号:
供应商:
标准整包数: 0
CTS 网络阵列电阻 770101681

770101681概述

    770系列合封式单列直插电阻网络

    产品简介


    产品类型:770系列合封式单列直插(SIP)电阻网络是将多个同类型电阻封装在一个小型外壳内的芯片组件。这种设计不仅节省空间,还提高了可靠性。
    主要功能:这些电阻网络通常用于需要多个电阻协同工作的场合,如数据通信、图像处理、医疗设备和网络等领域。其独特的双终止电路配置适用于多种设计需求,尤其是低轮廓高密度设计。
    应用领域:广泛应用于数据通信、图像处理、医疗设备、网络等场景。此外,它们还适用于DDR SDRAM、MDDR、DRAM等特定领域,并在便携测试设备中有所应用。

    技术参数


    - 电阻范围:10Ω到1MΩ
    - 功率等级:最高可达1.6W
    - 电压等级:最大工作电压为200V
    - 温度系数:±100ppm/°C,工作温度范围为-55°C到+125°C
    - 电气特性:所有型号的电阻值容差为±2%
    - 接口:具有4至12个引脚的配置选项

    产品特点和优势


    - 高可靠性:采用高性能陶瓷电阻,确保长期稳定性。
    - 节省空间:相较于独立电阻,能够显著减少占用空间。
    - 配置灵活:提供奇数或偶数引脚配置,适应多种设计需求。
    - 改进的TCR跟踪:相比独立电阻,具有更好的温度系数匹配。
    - 环氧树脂涂层:提供额外保护,提升耐用性。

    应用案例和使用建议


    - 数据通信:在高速数据传输系统中,可用于负载平衡和信号过滤。
    - 医疗设备:用于精确测量和控制关键参数,如心电图监测。
    - 便携测试设备:提供紧凑而可靠的设计解决方案。
    使用建议:在应用过程中,考虑到环境温度对电阻性能的影响,建议定期检测并根据实际情况调整电源电压以确保稳定运行。

    兼容性和支持


    - 兼容性:适用于多种标准商业应用,与不同制造商的其他元件具有良好兼容性。
    - 支持服务:通过联系当地CTS代表或客户服务,获取详细的可用性和技术支持。

    常见问题与解决方案


    - 问题1:工作温度超出推荐范围
    解决方案:根据功率降额曲线进行调整,确保在安全温度范围内使用。

    - 问题2:电阻值不准确
    解决方案:检查电路布局及外部环境影响因素,必要时进行校准。

    总结和推荐


    总体评价:770系列合封式SIP电阻网络凭借其高可靠性、灵活性和优越的性能,在多个应用领域表现出色。对于需要多功能和高集成度的电子设计项目来说,该系列产品是理想的选择。
    推荐:强烈推荐在各类需要紧凑型、高精度和高性能电阻解决方案的场景中使用此系列产品。

770101681参数

参数
电阻值 680Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
单个电阻功率 100mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 25.4mm*2.5mm*4.95mm
通用封装 SIP-10
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

770101681厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

770101681数据手册

厂牌 PDF简要描述 下载
CTS 网络阵列电阻 CTS 770101681 770101681数据手册

770101681封装设计

查看详情并下载
Symbol
Footprint
3D Model
