416F32022CKR

产品分类: 无源晶振
厂牌: CTS
产品描述: 8pF ±20ppm ±20ppm 32MHz 80Ω 贴片安装 1.6mm*1.2mm*450μm
供应商型号: 3805447
供应商: 海外现货
标准整包数: 5
CTS 无源晶振 416F32022CKR

416F32022CKR概述

    电子元器件产品技术手册

    产品简介

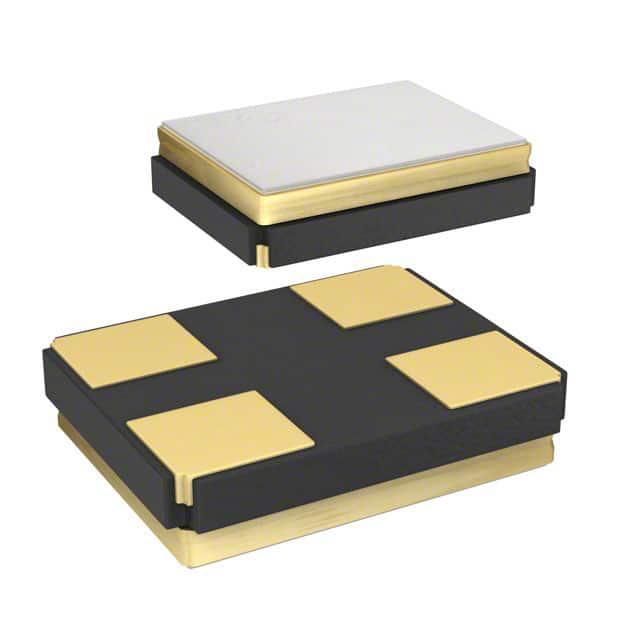

    CTS Model 416是一款超微型表面贴装晶体振荡器(Crystal),设计用于支持广泛的应用场合。它特别适用于物联网(IoT)和工业物联网(IIoT)、无线通信、现场可编程门阵列(FPGA)/微控制器、USB接口、计算机外设、便携式设备、测试与测量设备以及机器对机器(M2M)通信等领域。由于其体积小巧且功能强大,它也是可穿戴设备的理想选择。

    技术参数


    - 封装方式:Hermetic Ceramic Surface Mount Package
    - 频率范围:24MHz 至 80MHz
    - 频率容差:±30ppm(标准)
    - 频率稳定性:±30ppm(标准)
    - 工作温度范围:-40°C 至 +105°C
    - 包装形式:符合EIA-481标准的带状包装
    - 其他规格:高Q值石英谐振器;频率稳定性和容差可在特定范围内调整;驱动级别和负载电容等电气特性详细信息见技术手册。

    产品特点和优势


    1. 紧凑型设计:体积小,适合空间受限的应用场合。
    2. 高可靠性:采用密封陶瓷封装,确保在恶劣环境下也能稳定运行。
    3. 广泛的适用性:涵盖从低频到高频的多个频段,满足多种应用场景需求。
    4. 优异的温度稳定性:工作温度范围宽广,适用于多种气候条件下的使用。
    5. 优良的电气性能:高Q值石英谐振器保证了卓越的频率稳定性。

    应用案例和使用建议


    - IoT与IIoT:由于尺寸小巧,适用于各种智能设备如智能手表、健康监测器等。
    - 无线通讯:在路由器、基站等无线设备中提供精确的时钟信号。
    - FPGA与微控制器:确保系统时钟的稳定性和可靠性。
    - USB接口:提供稳定的时钟参考信号以确保数据传输的准确性和安全性。
    使用建议:
    - 在设计电路板时,应充分考虑晶体振荡器与PCB之间的距离和布局,以避免信号干扰。
    - 使用适当的焊接条件,参照JEDEC J-STD-020标准进行再流焊操作。

    兼容性和支持


    - 兼容性:本产品设计与大多数现代电子系统兼容,但需注意特定频率范围的兼容性。
    - 支持服务:如需技术支持,用户可以联系当地CTS代表或客户服务部门。

    常见问题与解决方案


    1. 问:晶体振荡器安装后无法正常工作。
    - 答:请检查是否遵循正确的焊接条件(参照JEDEC J-STD-020标准)。同时确认周围组件没有干扰。
    2. 问:产品在极端温度下表现不稳定。
    - 答:如果遇到这种情况,建议更换为具有更宽温度范围的产品。

    总结和推荐


    CTS Model 416超微型表面贴装晶体振荡器以其高精度、宽温范围和良好的稳定性在众多应用领域中展现出色的表现。其紧凑的设计和多功能的特性使其成为物联网、无线通信和便携式设备的理想选择。推荐在需要高稳定时钟信号的应用中使用此产品。
    结论:鉴于其出色的性能和多样的应用场景,强烈推荐CTS Model 416超微型表面贴装晶体振荡器。

416F32022CKR参数

参数
驱动电平 -
负载电容 8pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 80Ω
频率 32MHz
长*宽*高 1.6mm*1.2mm*450μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

416F32022CKR厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

416F32022CKR数据手册

厂牌 PDF简要描述 下载
CTS 无源晶振 CTS 416F32022CKR 416F32022CKR数据手册

416F32022CKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.8775
50+ ¥ 3.8775
库存: 5009
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 19.38
