首页  >  产品百科  >  CB3-3I-32M000000

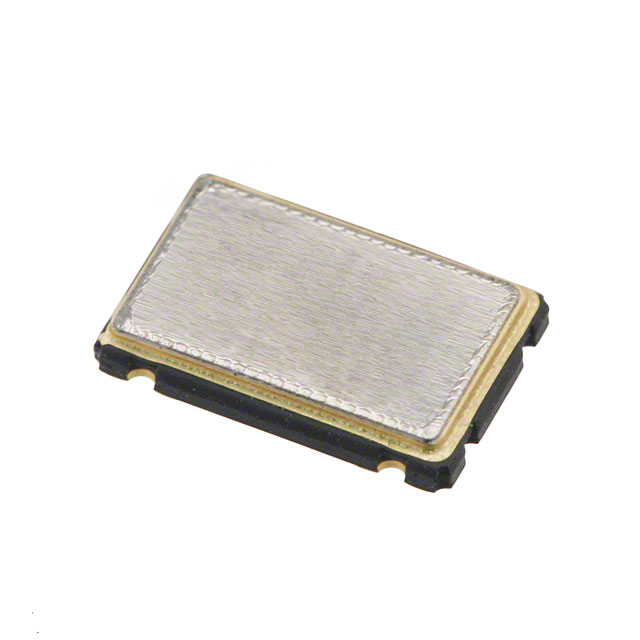

CB3-3I-32M000000

产品分类: 有源晶振
厂牌: CTS
产品描述: ±50ppm 32MHz SMD 贴片安装 7mm*5mm*1.8mm
供应商型号: F-CB3-3I-32M000000
供应商: 海外现货
标准整包数: 1000
CTS 有源晶振 CB3-3I-32M000000

CB3-3I-32M000000概述

    CTS Model CB3 & CB3LV HCMOS/TTL Clock Oscillator

    1. 产品简介


    CTS Model CB3 和 CB3LV 是低功耗、低成本的时钟振荡器,适用于HCMOS输出。它们采用先进的IC技术制造,具有卓越的稳定性和低相位抖动性能。这些振荡器广泛应用于互联网物联网(IoT, IIoT)、微控制器和FPGA、无线通信、网络设备、数据通信等领域。

    2. 技术参数


    - 频率范围:1.0 – 200MHz
    - 电压操作范围:+3.3V 和 +5.0V
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 最大供应电压:7.0V
    - 启动时间:5至10毫秒
    - 频率稳定性:±20ppm 至 ±100ppm
    - 输出负载:15pF 至 30pF
    - 输出电流:最高可达±16mA
    - 输出类型:HCMOS 输出
    - 逻辑电平:CMOS负载下的逻辑‘1’电平为0.9VCC,逻辑‘0’电平为0.1VCC
    - 输出波形:HCMOS

    3. 产品特点和优势


    - 陶瓷表面贴装封装:提供高可靠性和紧凑设计。
    - 高稳定性:频率稳定性高达±20ppm。
    - 宽工作温度范围:适应-40°C到+85°C的严苛环境。
    - 多种频率选项:提供多种标准频率选择。
    - 快速启动:启动时间为5至10毫秒。
    - 低相位抖动:出色的相位抖动性能,提高系统可靠性。

    4. 应用案例和使用建议


    - 物联网(IoT):由于其稳定性高和工作温度范围广,非常适合在智能家居、智能穿戴设备等物联网应用中使用。
    - 无线通信:可以用于无线模块的时钟同步,确保信号传输的准确性和稳定性。
    - 网络设备:在网络设备中使用,能够有效提高数据传输的效率和可靠性。
    使用建议:
    - 在使用过程中,应注意维持合适的电压和温度条件,避免超过规定的工作范围。
    - 定期检查频率稳定性,以确保其符合应用要求。

    5. 兼容性和支持


    - 兼容性:CB3和CB3LV适用于多种电路板设计,且支持HCMOS和TTL接口,与各类微控制器和FPGA兼容。
    - 技术支持:CTS公司提供详尽的技术文档和支持服务,可联系当地代表或客服查询具体型号的供货情况。

    6. 常见问题与解决方案


    - 问题:启动时间较长
    - 解决方案:检查电源电压是否符合要求,确认连接正确无误。
    - 问题:频率稳定性差
    - 解决方案:重新校准频率,确保所有参数均在允许范围内。
    - 问题:无法实现三态输出
    - 解决方案:检查控制引脚的状态是否正常,重新编程或检查电路连接。

    7. 总结和推荐


    总结:CTS Model CB3 和 CB3LV 时钟振荡器以其高稳定性和低相位抖动性能著称,在多种应用中表现出色。其宽工作温度范围和多频段选择使其成为市场上极具竞争力的产品。
    推荐:强烈推荐在物联网、无线通信及网络设备等需要高精度和高可靠性时钟源的应用中使用CTS Model CB3 和 CB3LV。如果您正在寻找一款可靠的时钟振荡器,不妨考虑这款产品。

CB3-3I-32M000000参数

参数
频率容差 -
频率 32MHz
频率稳定性 ±50ppm
长*宽*高 7mm*5mm*1.8mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CB3-3I-32M000000厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

CB3-3I-32M000000数据手册

厂牌 PDF简要描述 下载
CTS 有源晶振 CTS CB3-3I-32M000000 CB3-3I-32M000000数据手册

CB3-3I-32M000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.8326 ¥ 7.0522
2000+ $ 0.8252 ¥ 6.9892
3000+ $ 0.8177 ¥ 6.9263
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7052.2
