4700-005MLF

产品分类: EMI滤波器
厂牌: CTS
产品描述: 100V 10A 1 100nH 3 否 LC (Pi) 1nF 贴片安装 8mm*2.29mm*2.41mm
供应商型号: TS-4700-005LF
供应商: 海外现货
标准整包数: 2000

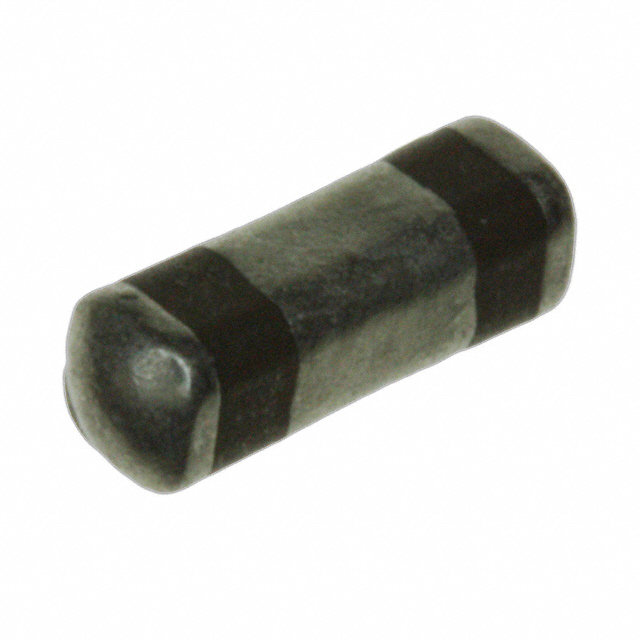

CTS EMI滤波器 4700-005MLF

4700-005MLF概述


    产品简介


    CTS EMI/RFI 表面贴装π型与C型滤波器
    CTS 的EMI/RFI表面贴装π型与C型滤波器专为需要节省成本和空间的应用而设计。这些滤波器在高频段表现出色的插入损耗性能,广泛应用于各种电子设备中。适用于印刷电路板(PCB)和其他基板,通过焊波、热风、回流焊炉、蒸汽相回流、红外焊接或浸焊等多种方式安装。

    技术参数


    | 参数 | 规格 |

    | 容量(电容) | 100pF 至 8200pF |
    | 容量公差 | ±20% |
    | 工作电压(直流) | 额定值见不同型号 |
    | 最大温度范围 | -55°C 至 85°C 或 -55°C 至 125°C |
    | 插入损耗 | 在10MHz、100MHz、1GHz时的数据见表 |
    | 绝缘电阻 | ≥10,000 MΩ (100Vdc, 2min) |
    | 耐压测试 | 三倍工作电压(端子到接地电极之间)|

    产品特点和优势


    - 出色性能:该滤波器在高频下的插入损耗表现优秀,适合各种高频应用。
    - 易于放置:适合于各种生产焊锡过程,便于安装。
    - 优秀的可焊性:镍屏障焊锡镀层,保证优异的机械和电气性能。
    - 减少PCB组件数量:简化设计,降低成本。

    应用案例和使用建议


    这些滤波器广泛应用于消费电子产品、工业自动化设备及通信设备中,用于消除电磁干扰(EMI)和射频干扰(RFI)。在具体应用中,根据不同的电路需求选择合适的型号和容量至关重要。例如,在高频信号传输线路中,选择高电容值的滤波器可以有效抑制高频噪声。对于需要在严苛环境条件下工作的设备,建议采用耐温等级较高的型号,以确保稳定运行。

    兼容性和支持


    该滤波器设计为与多种标准焊接工艺兼容,如回流焊、波峰焊等。TUSONIX提供了详尽的技术支持和文档资料,帮助客户正确安装和使用产品。如有任何技术问题或需要进一步的支持,请联系厂商的技术支持团队。

    常见问题与解决方案


    1. Q: 如何避免热冲击?
    - A: 使用预热过程并控制好时间和温度,避免直接将烙铁尖端接触陶瓷体,而是仅施加于焊接区。
    2. Q: 清洁过程中需要注意什么?
    - A: 确保清洁剂干净无污染,并且操作时不要过度震动,以免损坏滤波器。
    3. Q: 如何处理陶瓷组件的脆弱性?
    - A: 操作时需小心谨慎,避免用力过猛导致破裂或损坏。

    总结和推荐


    总体而言,CTS 的 EMI/RFI 表面贴装π型与C型滤波器具有出色的电气和机械性能,适用于高频应用,尤其适合要求小型化和成本效益高的设备。对于需要严格控制EMI/RFI干扰的应用场合,此产品是理想的选择。强烈推荐使用这些高性能滤波器来提高电子系统的稳定性和可靠性。

4700-005MLF参数

参数
电路技术 LC (Pi)
中心频率 -
滤波器阶数 3
截止频率 -
电阻 -
电容值 1nF
电感值 100nH
通道数 1
额定电压-DC 100V
ESD保护
额定电流 10A
长*宽*高 8mm*2.29mm*2.41mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

4700-005MLF厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

4700-005MLF数据手册

厂牌 PDF简要描述 下载
CTS EMI滤波器 CTS 4700-005MLF 4700-005MLF数据手册

4700-005MLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
