403I35D24M00000

产品分类: 无源晶振
厂牌: CTS
产品描述: 18pF ±30ppm ±50ppm 24MHz 60Ω 100μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 3805434
供应商: 海外现货
标准整包数: 5

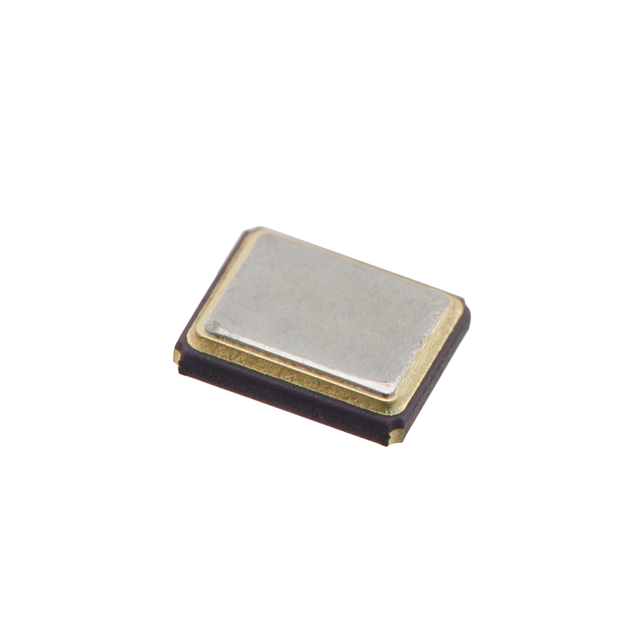

CTS 无源晶振 403I35D24M00000

403I35D24M00000概述


    产品简介


    CTS Model 403是一款表面贴装(SMD)石英晶体,属于403系列。这种晶体专为商业和工业应用设计,尤其适合物联网(IoT)、无线通信、FPGA/微控制器、USB接口、计算机外围设备、便携式设备、测试测量设备以及机器对机器(M2M)通信和宽带接入等领域。Model 403的核心优势在于其高Q值石英谐振器,能确保出色的频率稳定性。

    技术参数


    - 频率范围:8 MHz 至 80 MHz
    - 频率容差:标准 ±30 ppm(可定制至±10 ppm)
    - 频率稳定性:±30 ppm(可定制至±10 ppm)
    - 工作温度范围:-40°C 至 +105°C
    - 引脚封装:EIA-481带卷装
    - 封装尺寸:3.2 mm × 2.5 mm × 0.75 mm
    - 重量:18.0001 mg
    - 负载电容:可选24 pF, 20 pF, 18 pF, 13 pF, 9 pF, 10 pF, 30 pF, 16 pF

    产品特点和优势


    - 高Q值石英谐振器:确保了卓越的频率稳定性和低老化率。
    - 宽广的工作温度范围:从-40°C到+105°C,适合恶劣环境的应用。
    - 灵活的负载电容选项:适用于不同应用需求,提供多种电容值选择。
    - Hermetic陶瓷封装:增强的气密性和可靠性。
    - 兼容性强:可应用于广泛的商业和工业应用,特别是物联网和无线通信领域。

    应用案例和使用建议


    应用案例
    - 物联网设备:Model 403可以用于各种智能家居设备,如智能手表、健康监测设备等。
    - 无线通信模块:例如Wi-Fi路由器、蓝牙设备等,需要稳定的频率参考源。
    - 嵌入式系统:如FPGA开发板和微控制器项目中作为时钟源。
    使用建议
    - 温度控制:在极端温度环境下使用时,应考虑额外的温度补偿措施,以保持频率稳定。
    - 电源管理:由于晶体对驱动功率有一定要求,应确保供电稳定且符合规格。
    - 布局优化:根据JEDEC标准进行正确的PCB布局,以提高性能和可靠性。

    兼容性和支持


    - 兼容性:Model 403与大多数常见的SMD封装设备兼容,可广泛应用于不同类型的电路板。
    - 支持服务:供应商提供详尽的技术文档和客户支持,包括频率代码表、详细电气和机械规范等。

    常见问题与解决方案


    1. 频率偏差过大
    - 原因:温度波动大或未满足工作温度范围。
    - 解决方法:选择更宽的温度范围或增加温度补偿电路。

    2. 启动时间长
    - 原因:驱动功率不足或负载电容不合适。
    - 解决方法:确保供电稳定且选择合适的负载电容。

    3. 外观损坏
    - 原因:在焊接过程中温度过高。
    - 解决方法:遵循JEDEC标准进行焊接,确保不超过最高温度限制。

    总结和推荐


    综上所述,CTS Model 403表面贴装晶体凭借其高Q值石英谐振器、宽工作温度范围、多种负载电容选项以及坚固的陶瓷封装,成为许多商业和工业应用的理想选择。特别适合物联网、无线通信、嵌入式系统等领域。对于需要高精度频率参考源的应用,强烈推荐使用Model 403。
    为了确保最佳性能和可靠性,建议在设计和应用过程中仔细考虑温度控制、电源管理和布局优化等因素。此外,借助供应商提供的丰富技术支持和文档,可以有效解决使用中可能遇到的各种问题。

403I35D24M00000参数

参数
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 60Ω
频率 24MHz
驱动电平 100μW
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

403I35D24M00000厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

403I35D24M00000数据手册

厂牌 PDF简要描述 下载
CTS 无源晶振 CTS 403I35D24M00000 403I35D24M00000数据手册

403I35D24M00000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.1652
50+ ¥ 4.1652
库存: 2479
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 20.82
