210-3MS

产品分类: 拨码开关
厂牌: CTS
产品描述: 50V(DC) 1000Cycles 1000Cycles 100mA DIP 通孔安装
供应商型号: 3778091
供应商: 海外现货
标准整包数: 10

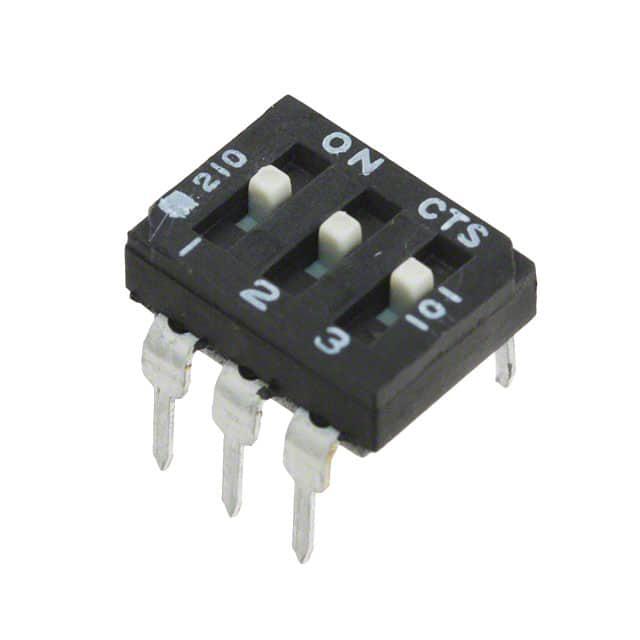

CTS 拨码开关 210-3MS

210-3MS概述

    电子元器件产品技术手册解析:CTS 209/210穿孔式拨码开关
    本文将深入探讨CTS公司生产的209/210穿孔式拨码开关(Through-Hole DIP Switch)的技术特点、应用及优势。本篇报告涵盖了产品的基本概述、技术参数、应用案例及使用建议等内容。

    1. 产品简介


    这款低轮廓、高可靠的穿孔式拨码开关,适用于自动化插件或手工插件的终端样式。该系列通过独特的正向锁定设计保证了可靠的操作,避免在触发时触点发生偏移。采用可选的顶部密封带,确保在焊料过程中受到喷洗液保护。此外,它还符合RoHS标准,支持喷淋清洗。

    2. 技术参数


    - 温度范围:-40°C 至 +85°C
    - 接触电阻:
    - 系列209(初装及使用寿命结束时):25至50毫欧姆
    - 系列210(初装及使用寿命结束时):100至500毫欧姆
    - 绝缘电阻:>1000兆欧姆
    - 电容值:≤5.0pF
    - 机械寿命:
    - 系列209:2000次循环
    - 系列210:1000次循环
    - 其他:符合MIL-STD-202F标准,MSL等级1,最大波峰焊接温度为260°C

    3. 产品特点和优势


    - 高可靠性:正向锁定设计,确保长期操作稳定性。
    - 易于装配:提供自动化插件选项,适合大规模生产。
    - 环保合规:RoHS认证,满足现代电子产品对无铅化的需求。
    - 适应性强:可选用不同高度的拨码器,以适配不同的电路板空间需求。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于需要SPST开关的各种场合,如家电控制板、工业控制系统等。
    - 使用建议:在使用前应确保环境温度处于-40°C至+85°C之间,且保持良好的清洁度,以防灰尘和湿气影响使用寿命。

    5. 兼容性和支持


    - 兼容性:与市场上大多数主板和控制电路板兼容。
    - 客户支持:如有特殊要求或定制化服务,可直接联系CTS公司进行咨询。

    6. 常见问题与解决方案


    - 问题1:开关频繁失灵。
    - 解决方案:检查是否符合规定的温度范围和湿度条件;如仍存在问题,可更换为系列209以获得更好的性能。
    - 问题2:触点氧化。
    - 解决方案:使用干燥气体定期清洁触点;若情况严重,考虑使用系列209的金镀层以增强抗腐蚀能力。

    7. 总结和推荐


    总体而言,CTS 209/210穿孔式拨码开关凭借其稳定可靠的性能、灵活的装配方式及广泛的适用性,在众多同类产品中脱颖而出。强烈推荐在工业控制和家用电器等领域选用此款产品。
    版权所有 © 2020 CTS® Corporation。信息及产品可能随时更改。不保证产品在特定应用或测试设备中能达到声明的规格。请访问www.ctscorp.com获取更多相关信息或报价请求。

210-3MS参数

参数
电气寿命 1000Cycles
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
电压额定值 50V(DC)
通用封装 DIP
安装方式 通孔安装
包装方式 管装

210-3MS厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

210-3MS数据手册

厂牌 PDF简要描述 下载
CTS 拨码开关 CTS 210-3MS 210-3MS数据手册

210-3MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
