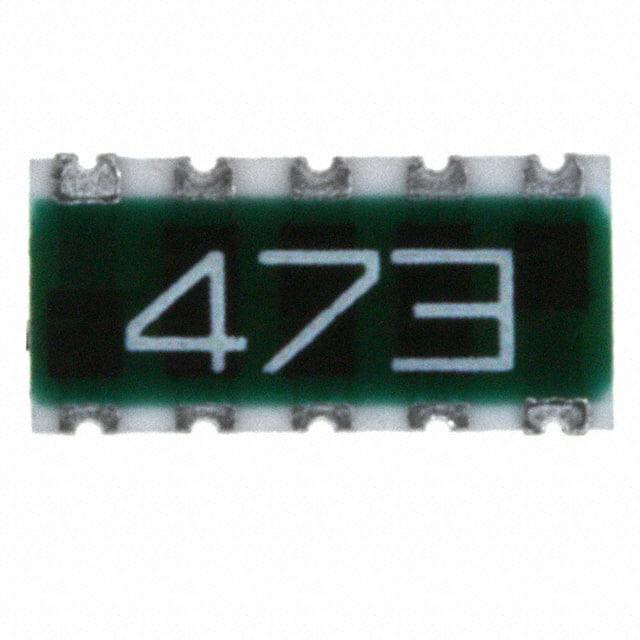

745C101473JP

产品分类: 网络阵列电阻
厂牌: CTS
产品描述: 47KΩ ±5% ±200ppm/℃ 62.5mW 2512 贴片安装 6.4mm*3.2mm*700μm
供应商型号: 745C101473JP
供应商: Master
标准整包数: 4000
CTS 网络阵列电阻 745C101473JP

745C101473JP概述

    74x Series Chip Resistor Arrays: Comprehensive Overview

    1. 产品简介


    产品类型:74x系列贴片电阻阵列是一种集成了多个同质电阻元件的单一封装设备,主要用于电路设计中需要多组电阻的情况。
    主要功能:
    - 低功耗
    - 表面贴装技术(SMT)
    - 支持多种阻值和配置
    应用领域:
    - 数据通信
    - 图像处理
    - 医疗设备
    - 网络
    - 逻辑门电路的上拉和下拉
    - 存储器接口(如DDR SDRAM、MDDR、DRAM)
    - 便携式测试设备
    - 低剖面高密度设计

    2. 技术参数


    - 阻值范围:10 Ω至1M Ω
    - 精度:±5%(标准),可选±2%和±1%
    - 额定功率:
    - 740:0.031 W
    - 741:0.015 W
    - 742:0.037 W
    - 745X:0.058 W
    - 745C:0.058 W
    - 746:0.013 W
    - 额定电压:最高可达25V至50V,具体取决于型号
    - 温度系数:某些型号如745C可达±250 ppm/°C
    - 焊接温度:≤260°C,最大持续时间20秒
    - 包装:卷带包装

    3. 产品特点和优势


    - 成本效益:采用低成本厚膜技术
    - 安装便捷:无引脚表面贴装设计
    - 多种配置:包括凸起和凹陷端子、隔离和汇流排电路配置
    - 更好的TCR跟踪:相对于分立电阻
    - 节省空间:减少放置次数,适用于高密度设计
    - 防焊锡热冲击:耐高温260°C下的10秒热冲击

    4. 应用案例和使用建议


    - 数据通信:用于高速数据传输中的匹配和滤波电路
    - 医疗设备:高精度电阻要求的场合
    - 网络:路由器、交换机等网络设备中的匹配和滤波
    - 逻辑门电路:确保信号稳定性的上拉和下拉电阻
    使用建议:
    - 在高频应用中,应优先选择低TCR的型号(如745C)以保证温度稳定性
    - 对于大电流应用,选择更高额定功率的型号以防止过热

    5. 兼容性和支持


    - 兼容性:与其他标准贴片电阻兼容,可用于多种板载布局
    - 支持:提供详尽的技术文档和应用指南,咨询CTS技术支持以获取更多帮助

    6. 常见问题与解决方案


    - 问题1:组装时出现不良接触
    - 解决办法:检查焊盘设计是否符合推荐标准,重新调整焊接参数
    - 问题2:阻值不稳定
    - 解决办法:检查温度波动是否超出允许范围,确保散热良好

    7. 总结和推荐


    总体而言,74x系列贴片电阻阵列凭借其优异的成本效益、多样化配置和良好的电气性能,成为众多应用的理想选择。特别是在数据通信、医疗设备及高密度设计中表现出色。推荐在复杂电路中作为高性价比解决方案。
    通过上述内容,希望为读者提供一个全面了解74x系列贴片电阻阵列的产品和技术参数,并根据其特点、优势及应用实例做出合理的判断和使用建议。

745C101473JP参数

参数
电阻值 47KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

745C101473JP厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

745C101473JP数据手册

厂牌 PDF简要描述 下载
CTS 网络阵列电阻 CTS 745C101473JP 745C101473JP数据手册
