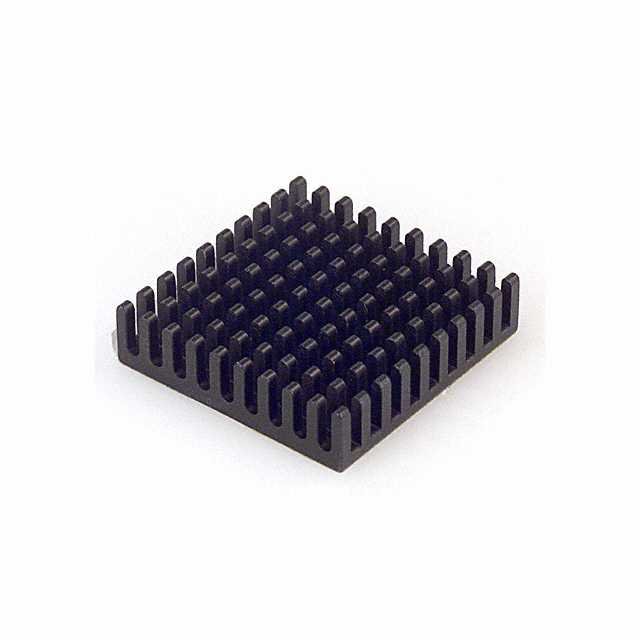

BDN14-3CB/A01

产品分类: 风扇和热管理
厂牌: CTS
产品描述:
供应商型号: FA-BDN14-3CB/A01
供应商: Avnet
标准整包数: 3300
CTS 风扇和热管理 BDN14-3CB/A01

BDN14-3CB/A01概述

    # CTS® 热管理产品技术手册

    产品简介


    CTS®(康德斯)是一家领先的电子元件供应商,专注于提供高品质的热管理解决方案。本手册介绍的产品为CTS®系列散热片(Heat Sinks),其核心优势在于高效的热管理能力,能够显著提高电子设备的稳定性和可靠性。这些散热片适用于多种电子设备和应用场合,例如BGA、PGA、PLCC及QFP封装的电子元件。

    技术参数


    以下是部分CTS®系列散热片的技术规格表:
    | 型号编号 | W (英寸) | L (英寸) | H (英寸) | T (英寸) | P (英寸) | G (英寸) | 针排数 | 自然对流热阻 (°C/W) | 强制对流热阻 (°C/W) @ 400 LFPM |
    ||
    | BDN09-3CB/A01 | 0.91 | 0.91 | 0.355 | 0.09 | 0.069 | 0.072 | 7x7 | 26.9 | 9.6 |
    | BDN09-6CB/A01 | 0.605 | 0.10 | 0.132 | 0.128 | 4x4 | 24.5 | 7.7 |
    | BDN10-3CB/A01 | 1.01 | 1.01 | 0.355 | 0.09 | 0.083 | 0.072 | 7x7 | 26.4 | 8.0 |
    | BDN10-5CB/A01 | 0.555 | 0.10 | 0.111 | 0.114 | 5x5 | 20.8 | 6.3 |
    | BDN11-3CB/A01 | 1.11 | 1.11 | 0.355 | 0.09 | 0.076 | 0.072 | 8x8 | 20.9 | 7.2 |
    | BDN11-6CB/A01 | 0.605 | 0.10 | 0.119 | 0.128 | 5x5 | 18.5 | 5.7 |
    | BDN12-3CB/A01 | 1.21 | 1.21 | 0.355 | 0.09 | 0.060 | 0.081 | 9x9 | 19.6 | 6.8 |
    | BDN12-5CB/A01 | 0.555 | 0.10 | 0.105 | 0.114 | 6x6 | 16.5 | 5.2 |
    | BDN13-3CB/A01 | 1.31 | 1.31 | 0.355 | 0.09 | 0.074 | 0.081 | 9x9 | 16.1 | 6.0 |
    | BDN13-5CB/A01 | 0.555 | 0.10 | 0.125 | 0.114 | 6x6 | 14.9 | 4.7 |
    | BDN14-3CB/A01 | 1.41 | 1.41 | 0.355 | 0.09 | 0.067 | 0.081 | 10x10 | 16.2 | 5.6 |
    | BDN14-6CB/A01 | 0.605 | 0.10 | 0.128 | 0.128 | 6x6 | 13.1 | 4.2 |
    | BDN15-3CB/A01 | 1.51 | 1.51 | 0.355 | 0.09 | 0.062 | 0.081 | 11x11 | 15.1 | 4.5 |
    | BDN15-5CB/A01 | 0.555 | 0.10 | 0.118 | 0.114 | 7x7 | 11.9 | 3.8 |
    | BDN16-3CB/A01 | 1.61 | 1.61 | 0.355 | 0.09 | 0.072 | 0.081 | 11x11 | 13.5 | 4.5 |
    | BDN16-6CB/A01 | 0.605 | 0.10 | 0.119 | 0.128 | 7x7 | 10.6 | 3.5 |
    | BDN17-3CB/A01 | 1.71 | 1.71 | 0.355 | 0.09 | 0.065 | 0.072 | 13x13 | 11.5 | 3.8 |
    | BDN18-3CB/A01 | 1.81 | 1.81 | 0.355 | 0.09 | 0.072 | 0.072 | 13x13 | 10.8 | 3.5 |
    | BDN18-6CB/A01 | 0.605 | 0.10 | 0.128 | 0.114 | 8x8 | 8.1 | 2.8 |
    | BDN19-3CB/A01 | 1.91 | 1.91 | 0.355 | 0.09 | 0.069 | 0.072 | 14x14 | 9.9 | 2.9 |
    | BDN21-3CB/A01 | 2.11 | 2.11 | 0.355 | 0.09 | 0.064 | 0.072 | 16x16 | 8.5 | 2.6 |
    注意事项
    - 所有尺寸单位为英寸。
    - 表中所示的热阻包括粘合剂带的热阻。
    - 强制对流热阻基于3 W/in² 的功率密度。

    产品特点和优势


    CTS®系列散热片具备以下独特功能和优势:
    - 高效热管理:这些散热片能够在自然和强制对流环境下实现低热阻,有效降低电子设备的工作温度。
    - 简便安装:采用预贴胶带设计,只需揭掉保护膜并按压即可固定到组件上,大大降低了装配成本和复杂度。
    - 机械稳定性:优良的机械粘合性能保证了长时间使用下的稳定性和可靠性。
    - 适用广泛:适用于BGA、PGA、PLCC及QFP封装的电子元件,通用性强。

    应用案例和使用建议


    应用案例
    这些散热片广泛应用于各种电子设备中,如服务器、计算机主板、通信设备等。通过改善热管理,可以有效延长设备使用寿命,提升性能。
    使用建议
    1. 优化布局:确保散热片与发热源紧密接触,减少热量传递路径。
    2. 辅助冷却:在高负载运行时,考虑增加风扇或其他冷却措施以进一步降低热阻。
    3. 环境适应:注意散热片的热阻值会受工作环境影响,如温度和气流速度。

    兼容性和支持


    CTS®系列产品与多种电子元件和设备具有良好的兼容性,可广泛应用于不同类型的电路板和封装类型。厂商提供了详细的技术文档和客户支持服务,确保用户在使用过程中获得必要的技术支持和维护。

    常见问题与解决方案


    常见问题及解决方法
    1. 安装困难
    - 解决方法:确保贴合面干净无尘,贴合后用力按压以确保牢固。
    2. 散热效果不佳
    - 解决方法:检查散热片与发热源是否紧密接触,必要时添加导热膏或优化风道设计。
    3. 粘合力下降
    - 解决方法:确保工作温度不超过说明书规定的范围,避免长时间暴露于高温环境中。

    总结和推荐


    综上所述,CTS®系列散热片凭借其高效能、简便安装和广泛的应用范围,成为电子设备热管理的理想选择。无论是从性能还是成本效益来看,它们都是市场上值得信赖的产品。强烈推荐给需要高效热管理解决方案的用户和制造商。

BDN14-3CB/A01参数

参数
长*宽*高 35.81mm*35.81mm*9.017mm
安装方式 黏合安装
零件状态 在售
包装方式 盒装

BDN14-3CB/A01厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

BDN14-3CB/A01数据手册

厂牌 PDF简要描述 下载
CTS 风扇和热管理 CTS BDN14-3CB/A01 BDN14-3CB/A01数据手册

BDN14-3CB/A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
