83884103

产品分类: 限位开关
厂牌: CROUZET
产品描述: 双刀单掷 36N 10A 导线安装
供应商型号: N-83884103
供应商: 云汉优选
标准整包数: 1

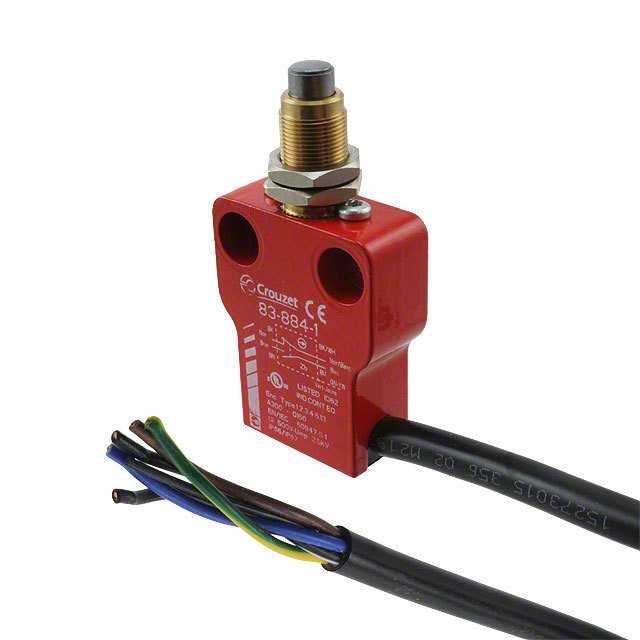

CROUZET 限位开关 83884103

83884103概述

    电子元器件产品技术手册:83884103金属柱式带螺纹筒输出型行程开关

    产品简介


    83884103是一款具有金属柱式带螺纹筒输出特性的行程开关,主要用于工业自动化控制、机械设备及电力系统等领域。该产品采用金属外壳,具有IP66/IP67防护等级,并获得cUL认证。其独特的设计使其适用于恶劣环境下的应用,确保长期可靠的工作。

    技术参数


    - 基本特性:
    - 型号:83884103
    - 输出类型:标准电缆长度3米
    - 标准符合性:IEC/EN 60947.5.1, NFC 63145
    - 防护等级:IEC 60529 (IP66/IP67), NEMA 250 Type 1, 3, 4, 6, 13
    - 电气特性:
    - 操作温度范围:-25°C → +70°C
    - 分配冲击电压 (Uimp):2500V
    - 分配绝缘电压 (Ui):500V
    - 热电流 (I):10A
    - 低负载切换:最小电压 10V, 最小电流 100mA
    - 使用类别:AC15=250V/6A, DC13=24V/8A
    - 机械特性:
    - 行程方式:瞬动
    - 最小操作力:10N
    - 最小总行程力:30N
    - 最小正向开启行程力:28N
    - 机械寿命:1000万次操作
    - 其他参数:
    - 最大紧固厚度:8.5mm
    - 重量:220g

    产品特点和优势


    - 高可靠性:采用金属外壳,提供IP66/IP67防护等级,确保产品在恶劣环境下稳定运行。
    - 广泛的适用性:符合多项国际标准(IEC/EN 60947.5.1, NFC 63145),适用于多种工业应用场合。
    - 安全保护:集成接地线,短路保护装置符合IEC/EN 60947.5.1标准,提供有效的电气保护。
    - 多功能输出:四终端双断两接触点元件(形式Zb),可实现独立操作,确保电气隔离。
    - 易于安装:具备多种产品适应性选项,如后端输出、保护刮片密封、电缆/连接器/剥皮长度调整等,便于安装和调试。

    应用案例和使用建议


    - 应用案例:适用于自动化控制系统、机械设备的位移检测和保护。例如,在工厂自动化生产线中,用于检测物料的到位状态,确保生产过程的安全与高效。
    - 使用建议:
    - 在安装过程中应注意防水防尘,特别是对于户外或湿度较大的场所。
    - 调试时应确保接线正确无误,尤其是对电气接点的连接,避免短路或其他电气故障。
    - 定期检查和维护,确保机械寿命和电气性能的持续稳定。

    兼容性和支持


    - 兼容性:与其他电子元器件和设备兼容良好,能够方便地集成到现有系统中。
    - 厂商支持:提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题1:如何检查行程开关的电气连接?
    - 解决方法:使用万用表测量各触点之间的电阻值,确保没有短路或开路现象。
    - 问题2:如何调整行程开关的动作行程?
    - 解决方法:通过调节行程开关上的机械限位部件,确保动作行程符合要求。
    - 问题3:如何确保行程开关的防护等级?
    - 解决方法:严格按照安装说明进行密封处理,特别是电缆入口处,确保达到IP66/IP67防护等级。

    总结和推荐


    83884103是一款高度可靠的金属柱式带螺纹筒输出型行程开关,适用于各种严苛的工业应用环境。其卓越的防护性能、广泛的标准符合性和丰富的功能配置使其在市场上具有较强的竞争力。建议在需要高可靠性和稳定性的工业自动化控制系统中优先考虑使用该产品。

83884103参数

参数
最小行程 -
操作力 36N
开关功能 -
开关配置 双刀单掷
执行器角度 -
电流额定值 10A
电气寿命 -
机械寿命 -
安装方式 导线安装

83884103厂商介绍

CROUZET公司是一家法国的工业自动化和控制解决方案提供商,专注于为各种工业应用提供定制化的控制解决方案。CROUZET的产品线涵盖了可编程逻辑控制器(PLC)、人机界面(HMI)、工业计算机、安全产品和自动化软件等多个领域。

主营产品分类主要包括:
1. 可编程逻辑控制器(PLC):提供多种型号的PLC,适用于不同的工业控制需求。
2. 人机界面(HMI):包括触摸屏和非触摸屏HMI,用于监控和控制工业过程。
3. 工业计算机:提供坚固耐用的工业计算机,适用于恶劣环境。
4. 安全产品:包括安全PLC、安全继电器和安全输入/输出模块等,确保工业过程的安全。
5. 自动化软件:提供编程和配置工具,简化自动化系统的开发和维护。

CROUZET的优势在于:
- 高度定制化:能够根据客户的具体需求提供定制化的解决方案。
- 技术先进:采用最新的自动化技术和软件,确保系统的高性能和可靠性。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 长期可靠性:产品经过严格的测试,确保在各种工业环境中的长期稳定运行。

83884103数据手册

厂牌 PDF简要描述 下载
CROUZET 限位开关 CROUZET 83884103 83884103数据手册

83884103封装设计

查看详情并下载
Symbol
Footprint
3D Model
