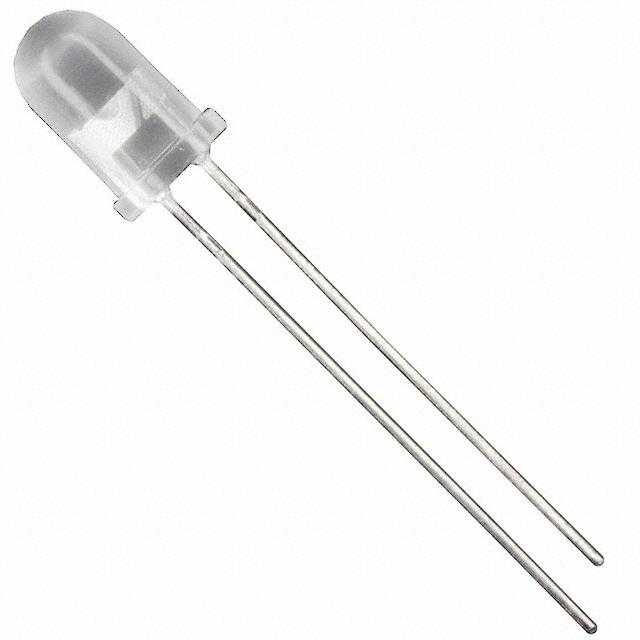

C503B-ACN-CX0Z0251

产品分类: 发光二极管
厂牌: CREE
产品描述: 591nm 30° 2.1V 20mA 圆形,带圆顶 透明 无色,琥珀色 标准安装,通孔安装 5.7mm*5mm*10.1mm
供应商型号: 941-C503BACNCX0Z0251
供应商: Mouser
标准整包数: 1
CREE 发光二极管 C503B-ACN-CX0Z0251

C503B-ACN-CX0Z0251概述

    Cree 5-mm Round LED: Product Overview

    1. 产品简介


    Cree 5-mm Round LED(型号:C503B-RAS/RAN/AAS/AAN,C503B-RBS/RBN/ABS/ABN,C503B-RCS/RCN/ACS/ACN)是一种高性能的LED灯珠,专为需要稳定光输出和高环境适应性的应用而设计。这种LED采用先进的光学级环氧树脂制造,具有出色的高温和高湿度抗性,非常适合户外信号和标识显示应用。主要颜色包括红色(624nm)和琥珀色(591nm),能提供极高的亮度和均匀的光分布。

    2. 技术参数


    以下是关键的技术规格和性能参数:
    - 尺寸:5 mm
    - 发光颜色:
    - 红色:624 nm
    - 琥珀色:591 nm
    - 典型亮度范围(mcd):
    - 红色(15°视角):5860–15000
    - 琥珀色(15°视角):5860–13000
    - 最大正向电流(IF):50 mA
    - 峰值正向电流(IFP):200 mA
    - 反向电压(VR):5 V
    - 工作温度范围:-40°C 至 +100°C
    - 储存温度范围:-40°C 至 +100°C
    - 静电放电等级:ESD Class 2
    此外,这些LED符合RoHS标准,且无铅制造,确保环保合规性。

    3. 产品特点和优势


    Cree 5-mm Round LED以其卓越的功能和性能脱颖而出:
    - 稳定的光输出:长时间使用下仍保持亮度的一致性。
    - 高可靠性:在极端温度和潮湿环境下依然表现出色。
    - 广泛的视角选择:从15°到30°,满足不同应用场景的需求。
    - 多种亮度和波长选择:通过亮度和波长分档(Bin),可灵活匹配不同的设计需求。
    - 符合RoHS和环保标准:适用于全球市场的环保要求。

    4. 应用案例和使用建议


    这类LED广泛应用于多个领域,包括但不限于:
    - 电子标志与信号系统(ESS)
    - 高速公路标志
    - 可变信息标志(VMS)
    - 广告牌
    - 加油站标识
    - 娱乐场所照明
    使用建议:
    - 在户外使用时,推荐将LED安装在防水模块内以增强耐久性。
    - 根据具体应用场景选择合适的视角(如广告牌适合宽视角,而交通信号更适合窄视角)。
    - 控制正向电流,避免超过推荐值以延长寿命并确保稳定性。

    5. 兼容性和支持


    Cree 5-mm Round LED与多种电子系统兼容,其标准化设计便于集成到现有电路中。Cree提供全面的技术支持,包括详细的安装指南和产品可靠性测试标准文档。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:LED过热导致光衰减严重?
    - 解决方案:降低驱动电流至推荐值(10–30 mA);确保良好的散热设计。
    - 问题:光亮度不一致?
    - 解决方案:根据BIN码选择对应的批次,保证一致性。
    - 问题:光线闪烁?
    - 解决方案:检查驱动电路是否稳定,确保PWM频率足够高以消除人眼可见的波动。

    7. 总结和推荐


    Cree 5-mm Round LED凭借其稳定可靠的性能、广泛的应用范围以及高性价比,在LED行业占据重要地位。对于需要高亮度、长寿命且对环境适应性强的项目,这款LED无疑是理想的选择。综上所述,强烈推荐此产品用于各类高要求的信号和标识项目。
    最终评价:⭐⭐⭐⭐⭐
    推荐指数:9.8/10

C503B-ACN-CX0Z0251参数

参数
视角 30°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 591nm
测试电流 20mA
显示颜色 无色,琥珀色
长*宽*高 5.7mm*5mm*10.1mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

C503B-ACN-CX0Z0251厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

C503B-ACN-CX0Z0251数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE C503B-ACN-CX0Z0251 C503B-ACN-CX0Z0251数据手册

C503B-ACN-CX0Z0251封装设计

查看详情并下载
Symbol
Footprint
3D Model
