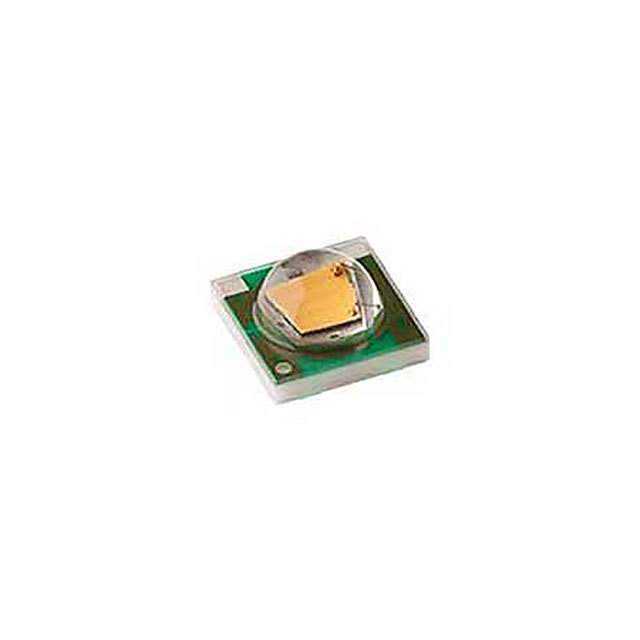

XPEWHT-L1-0000-00E03

产品分类: 发光二极管
厂牌: CREE
产品描述: 115° 3.05V 350mA 圆形 白色 SMD 贴片安装 3.45mm*3.45mm*2.13mm
供应商型号: TS-XPEWHT-L1-0000-00E03
供应商: 海外现货
标准整包数: 1000
CREE 发光二极管 XPEWHT-L1-0000-00E03

XPEWHT-L1-0000-00E03概述

    # Cree® XLamp® XP-E LEDs 技术手册解析

    产品简介


    Cree® XLamp® XP-E 系列LED是一种高效率、高性能的照明级LED,延续了Cree在LED技术创新的传统。它以紧凑的80%小体积设计继承了XLamp XR-E系列的可靠性和卓越性能。XP-E LED广泛适用于多种照明领域,包括彩色可变灯、便携式照明、户外照明、室内定向照明、交通运输、舞台和演播室照明、商业照明、园艺照明以及应急车辆照明。
    产品类型:LED
    主要功能:高效能照明,光通量高,色温稳定
    应用领域:便携式、户外、室内、交通运输、舞台照明、商业照明等

    技术参数


    以下是Cree® XLamp® XP-E LED的关键技术参数:
    | 参数类别 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻(结点到焊点) | °C/W | 9 | 15
    | 视角(半宽最大强度角) | 度 | 115 | 130
    | 结温 | °C | - | 150
    | 最大正向电流 | mA | 100 | 700 | 1000 |
    | 正向电压(350mA) | V | 1.9 | 3.3 | 4.2 |
    | 正向电压(1000mA) | V | 2.1 | 3.3 | 4.2 |
    电气特性:支持80%-90%CRI,支持白光及多种颜色(如蓝色、绿色、红色等)。支持高达1A的驱动电流。
    工作环境:
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:≤ 30°C / 85%RH

    产品特点和优势


    1. 高光效:XP-E LED具有高光输出能力,可提供从低至高流明值的多样选择。
    2. 长寿命:结合Cree成熟的LED制造工艺,使用寿命超过5万小时。
    3. 可靠性:耐受极端工作条件,如高温、低温和高湿度环境。
    4. 兼容性强:支持再流焊接(符合JEDEC J-STD-020C标准),便于工业级应用集成。
    5. 高性价比:采用80%更小封装,降低材料成本,同时保持高性能。

    应用案例和使用建议


    应用案例
    1. 园艺照明:XP-E LED可用于植物生长灯,支持多种波长的LED芯片,为不同植物阶段提供精准光谱需求。
    2. 户外道路照明:在路灯应用中,XP-E LED以其高亮度和耐候性表现优异。
    3. 舞台灯光系统:XP-E提供广泛的色域覆盖,满足动态灯光场景的多样化需求。
    使用建议
    - 在灯具设计中优先考虑LED热管理系统,以确保长期可靠运行。
    - 对于高功率应用,建议搭配外部散热片或风扇来增强散热效果。
    - 配置电源时应考虑驱动电流不超过1A的最大限值。

    兼容性和支持


    - 兼容性:XP-E LED设计兼容工业标准包装(如卷带形式),方便SMT工艺使用。
    - 认证支持:符合RoHS、REACH和UL认证要求。
    Cree提供详尽的技术支持文档和售后服务,包括产品规格书、开发指南和常见问题解答。

    常见问题与解决方案


    1. 问题:LED出现亮度下降现象
    解决方案:检查热管理系统是否有效,必要时添加散热器或优化散热路径。
    2. 问题:接收到不同光通量的产品批次
    解决方案:这是正常的,Cree产品具有±7%的测量公差,需确认订单代码明确的最低光通量范围。

    总结和推荐


    综合评价:Cree® XLamp® XP-E LED是一款高度可靠且功能强大的照明级LED,尤其适合需要高亮度和高光效的应用场景。其小型化设计、灵活的色温和高CRI选项使其在市场上具有很强的竞争力。
    推荐使用:对于需要高性能和多样化光谱选择的设计师、制造商和终端用户,我们强烈推荐Cree® XLamp® XP-E LED。无论是用于工业、商业还是消费类电子产品,这款LED都将是理想的选择。
    联系Cree获取更多技术支持和样品请求!

XPEWHT-L1-0000-00E03参数

参数
波长 -
测试电流 350mA
显示颜色 白色
视角 115°
透镜类型 -
Vf-正向电压 3.05V
透镜形状 圆形
长*宽*高 3.45mm*3.45mm*2.13mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售

XPEWHT-L1-0000-00E03厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPEWHT-L1-0000-00E03数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPEWHT-L1-0000-00E03 XPEWHT-L1-0000-00E03数据手册

XPEWHT-L1-0000-00E03封装设计

查看详情并下载
Symbol
Footprint
3D Model
