CXB1820-0000-000N0HS250G

产品分类: 发光二极管
厂牌: CREE
产品描述: 5μm(K) 115° 36V 550mA 平的 有色,透明 冷色 COB 板安装,贴片安装 17.85mm*17.85mm*1.7mm
供应商型号: 941-CXB18200N0HS250G
供应商: Mouser
标准整包数: 1

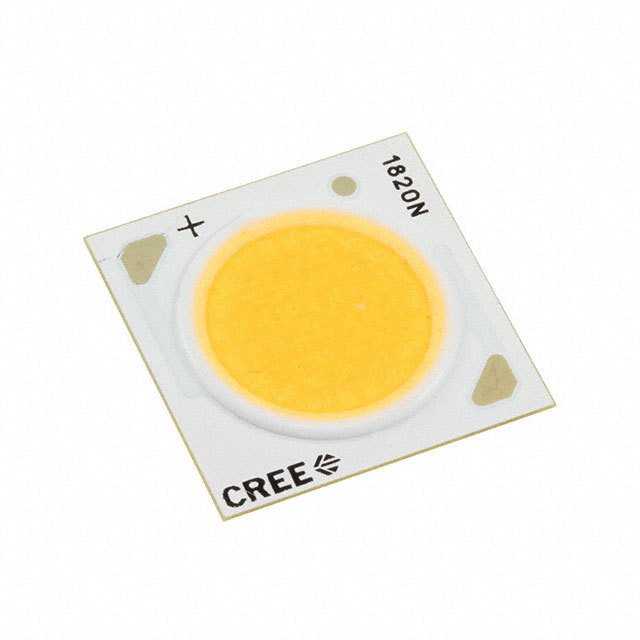

CREE 发光二极管 CXB1820-0000-000N0HS250G

CXB1820-0000-000N0HS250G概述

    # Cree® XLamp® CXB1820 LED 技术手册解析

    产品简介


    Cree® XLamp® CXB1820 LED 是一款领先的陶瓷基COB(Chip-on-Board)LED产品,以其卓越的效能和可靠性著称。这款LED为现代照明应用提供了前所未有的光效与使用寿命,尤其在商业和工业领域得到了广泛应用。CXB1820 LED 具有广泛的色温和显色指数(CRI)选项,能够满足不同场景下的色彩表现需求,如高精度显色要求的应用(CRI 90/95)。此外,它与CXA18和CXB18 LED家族保持一致的机械与光学设计,使制造商能够在现有光学、机械和电路上实现无缝集成,从而加速产品上市时间。
    主要功能:
    - 高效光输出与长寿命运行。
    - 丰富的色温(2200K到6500K)和显色指数(CRI 70至95)选择。
    - 支持Cree EasyWhite® 2-、3-、5-step分档系统,提供更灵活的光源组合。
    应用领域:
    - 商业照明:超市、办公大楼、零售空间等。
    - 工业照明:仓库、工厂、机场等需要高效能照明的区域。
    - 特殊照明:博物馆、医疗设施等对光线质量要求极高的场合。

    技术参数


    以下是CXB1820 LED的技术规格:
    | 参数 | 值 |

    | 额定电流(标准版) | 1050 mA |
    | 额定电流(eTone版) | 1044 mA |
    | 反向电压 | ≤ 0.1 mA |
    | 正向电压(标准版) | 36 V (典型值) |
    | 正向电压(eTone版) | 36 V (典型值) |
    | 视场角(FWHM) | 115° |
    | 环境温度范围 | -40°C 至 +105°C |
    备注:所有规格在环境温度为25°C时测量得出。

    产品特点和优势


    独特功能:
    1. 高效的易用性:与CX系列LED保持一致的设计,便于设计师快速适配现有项目。
    2. 卓越的色彩一致性:具有超均匀的色彩表现,适合对颜色一致性要求高的应用场合。
    3. 灵活性与创新性:通过EasyWhite®分档技术提供多组光源选择,支持个性化设计。
    4. 环保合规:符合RoHS和REACH标准,确保安全无毒。
    市场竞争力:
    CXB1820 LED凭借其高显色指数(如90 CRI和95 CRI版本)和长寿命,成为高端照明市场的首选产品之一。同时,其紧凑的12 mm光学尺寸使其非常适合高密度灯珠布置。

    应用案例和使用建议


    示例场景:
    1. 商业照明:一家大型商场使用CXB1820 LED来替换传统灯具,不仅提升了能源效率,还实现了更为舒适的光照效果。
    2. 工业照明:某物流中心部署CXB1820 LED以提高仓库内的操作可见度,同时减少了维护频率。
    使用建议:
    - 在高亮度需求的场景下,优先选择CRI 90及以上的版本以保证最佳视觉体验。
    - 根据实际环境调整散热设计,确保LED在85°C的Tc范围内运行,避免过热导致性能下降。

    兼容性和支持


    兼容性:
    - CXB1820 LED与CXA18和CXB18系列具有完全互换性,可直接替换。
    - 支持UL认证(E349212),适用于全球范围内的安全标准。
    支持服务:
    Cree为客户提供全面的技术支持和售后服务,包括样品测试、设计咨询以及售后保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 检查驱动电路是否匹配当前LED型号 |
    | 色温偏移 | 更换合适的色温分档版本 |
    | 寿命不达预期 | 确保LED工作温度控制在85°C以内 |

    总结和推荐


    综合评估:
    CXB1820 LED作为Cree旗下的一款高性能COB LED,拥有卓越的光电性能、广泛的色温选择以及良好的兼容性。其易于集成的设计使得产品具备显著的竞争优势。
    推荐使用:
    强烈推荐用于需要高效能、高品质光源的应用场景,特别是在商业和工业照明领域。对于追求色彩精准性和长时间稳定性的用户而言,CXB1820 LED是最佳选择。
    如果您对CXB1820 LED有任何疑问或需进一步了解,请访问Cree官方网站获取详细资料!

CXB1820-0000-000N0HS250G参数

参数
透镜形状 平的
波长 5μm(K)
测试电流 550mA
显示颜色 冷色
视角 115°
透镜类型 有色,透明
Vf-正向电压 36V
长*宽*高 17.85mm*17.85mm*1.7mm
通用封装 COB
安装方式 板安装,贴片安装
零件状态 在售
包装方式 托盘

CXB1820-0000-000N0HS250G厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

CXB1820-0000-000N0HS250G数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE CXB1820-0000-000N0HS250G CXB1820-0000-000N0HS250G数据手册

CXB1820-0000-000N0HS250G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.211 ¥ 69.3829
10+ $ 7.458 ¥ 63.0201
50+ $ 7.1172 ¥ 60.1403
100+ $ 6.5448 ¥ 55.3036
300+ $ 5.7855 ¥ 48.8875
500+ $ 5.418 ¥ 45.7821
1000+ $ 4.998 ¥ 42.2331
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
