首页  >  产品百科  >  C566D-AFF-CV0X0251

C566D-AFF-CV0X0251

产品分类: 发光二极管
厂牌: CREE
产品描述: 591nm 70*30 2.1V 20mA 带圆顶,椭圆形 透明 琥珀色 标准安装,通孔安装 5.2mm*4.6mm*11.9mm
供应商型号: 941-C566DAFFCV0X0251
供应商: Mouser
标准整包数: 1

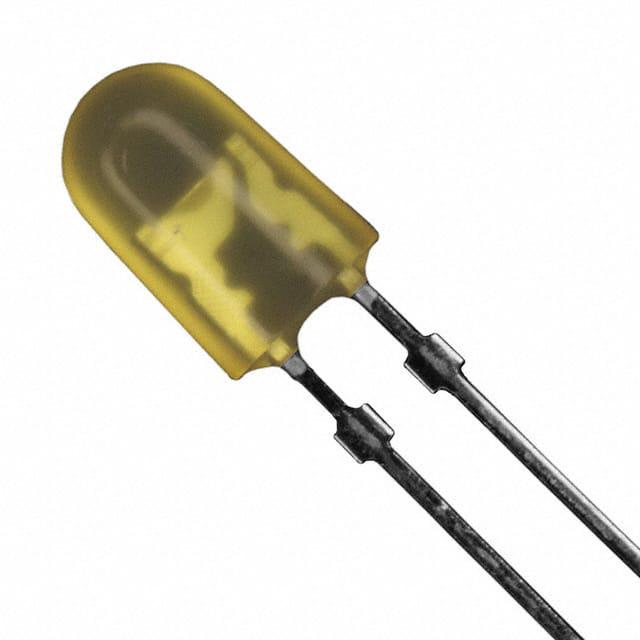

CREE 发光二极管 C566D-AFF-CV0X0251

C566D-AFF-CV0X0251概述

    # Cree® Screen Master® 5-mm Oval LED 技术手册解析

    1. 产品简介


    Cree® Screen Master® 5-mm Oval LED 是一款专为高亮显示设计的椭圆形LED灯,其独特的椭圆辐射模式确保了宽视角下的高亮度表现。产品主要适用于电子标志和信号系统(如变量信息标志、广告牌)、全彩视频屏幕、高速公路标志等领域。该LED通过了无铅和RoHS认证,符合环保要求,且具备出色的耐紫外线性能。
    主要特点:
    - 尺寸:5毫米椭圆形封装。
    - 颜色选择:红、绿、蓝、琥珀四种颜色。
    - 突出特点:具有高亮度、耐用性强、适应户外恶劣环境。

    2. 技术参数


    以下为产品的核心技术参数表:
    | 参数类别 | 参数值 |

    | 额定电流(mA) | 红/琥珀:50;蓝/绿:35 |
    | 峰值脉冲电流(mA) | 红/琥珀:200;蓝/绿:100 |
    | 反向电压(V) | 5V |
    | 功耗(mW) | 红/琥珀:130;蓝/绿:140 |
    | 工作温度范围(°C) | -40 ~ +95 |
    | 贮存温度范围(°C) | -40 ~ +100 |
    此外,该产品的光谱分布具有高精度,各波长范围具体如下:
    - 红色:619-624nm
    - 绿色:520-535nm
    - 蓝色:460-475nm
    - 琥珀色:584-596nm
    典型亮度范围(mcd):
    - 红色:2130-5860
    - 绿色:5860-12000
    - 蓝色:1520-3000
    - 琥珀色:2130-5860

    3. 产品特点和优势


    该款LED的独特优势在于:
    - 椭圆辐射模式,适合广角视觉需求;
    - 具备抗紫外线功能,减少长期阳光照射对性能的影响;
    - 超高的发光效率和稳定的光学特性;
    - 尺寸小巧,便于集成到不同显示系统中。

    4. 应用案例和使用建议


    Cree® Screen Master® 5-mm Oval LED 的典型应用场景包括:
    - 电子广告牌和标志系统;
    - 大型视频显示屏;
    - 高速公路和交通指示牌;
    - 广告宣传屏。
    使用建议:
    - 在设计中充分考虑椭圆形的光分布特性,以最大化视觉覆盖范围;
    - 控制驱动电流在推荐范围内(10-30mA),延长使用寿命;
    - 注意高温环境下散热设计,防止过热影响性能。

    5. 兼容性和支持


    该LED产品可广泛兼容各种显示控制系统,且与市场上主流的硬件设备接口兼容。Cree公司提供了详尽的技术文档和支持服务,包括可靠性测试标准和安全操作指南。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及解决方法:
    - 问题1:长时间使用后亮度下降。
    解决方法:检查电路是否存在过流现象,调整驱动电流至推荐范围。
    - 问题2:反向电压过高导致损坏。
    解决方法:确保电路保护措施完善,避免极性接反。

    7. 总结和推荐


    Cree® Screen Master® 5-mm Oval LED 是一款卓越的显示用LED,尤其适合需要高亮度、高可靠性的应用场景。其出色的性能和广泛的适用性使其在市场上极具竞争力。强烈推荐给需要高性能LED解决方案的设计者和工程师。
    总之,这款LED凭借其优良的品质和稳定性,值得被广泛应用。

C566D-AFF-CV0X0251参数

参数
Vf-正向电压 2.1V
透镜形状 带圆顶,椭圆形
波长 591nm
测试电流 20mA
显示颜色 琥珀色
视角 70*30
透镜类型 透明
长*宽*高 5.2mm*4.6mm*11.9mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

C566D-AFF-CV0X0251厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

C566D-AFF-CV0X0251数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE C566D-AFF-CV0X0251 C566D-AFF-CV0X0251数据手册

C566D-AFF-CV0X0251封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.1921 ¥ 1.6228
50+ $ 0.1863 ¥ 1.5742
100+ $ 0.1748 ¥ 1.4771
500+ $ 0.1661 ¥ 1.4035
1000+ $ 0.1512 ¥ 1.2776
25000+ $ 0.1418 ¥ 1.1978
库存: 548
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
