QLS6A-FKW-CNSNSF043

产品分类: 发光二极管
厂牌: CREE
产品描述: 622nm(红色),530nm(绿色),470nm(蓝色) 2.1V,3V,3.1V 14mA Red,12mA Green,16mA Blue 带平顶,矩形 红,红色,绿,绿色,蓝,蓝色 PLCC-6 贴片安装 4.45mm*1.5mm*1.3mm
供应商型号: QLS6A-FKW-CNSNSF043CT-ND
供应商: Digi-Key
标准整包数: 1
CREE 发光二极管 QLS6A-FKW-CNSNSF043

QLS6A-FKW-CNSNSF043概述


    产品简介

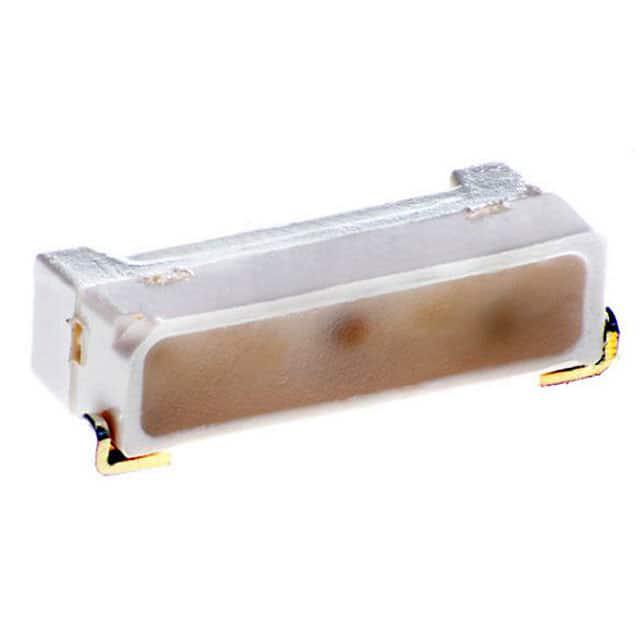

    Cree PLCC6 3 in 1 SMD LED(型号:QLS6A-FKW)
    Cree公司生产的PLCC6封装的3合1表面贴装LED(SMD LED)具有高亮度和宽视角的特点,适用于多种室内标识应用。该产品通过了RoHS标准认证,符合环保要求,并且内置齐纳保护电路,进一步提升了可靠性。

    技术参数


    | 参数 | 规格 |

    | 尺寸(mm) | 4.7 x 1.5 x 1.3 |
    | 主导波长(nm) | 红色:619-624
    绿色:520-540
    蓝色:460-480 |
    | 光通量(mcd) | 900-2800 |
    | 绝对最大额定值 | 正向电流(单色光)IF:30 mA
    峰值正向电流 IFP:200 mA
    反向电压 VR:5 V
    功率耗散 PD:78 mW(红色),76 mW(绿色/蓝色)
    工作温度范围:-40℃ ~ +85℃
    存储温度范围:-40℃ ~ +100℃ |
    | 工作电压(V) | 正向电压 VF:2.1 V(红色),3.0 V(绿色),3.1 V(蓝色)
    反向电流 IR:10 μA |
    | 热阻率 | 单芯片:200°C/W ~ 475°C/W
    三芯片:280°C/W ~ 690°C/W |

    产品特点和优势


    - 多功能性:该LED适用于多种用途,如全彩视频屏幕、装饰照明和娱乐场合。
    - 高亮度和宽视角:确保即使在不同角度下也能保持高亮度显示效果。
    - 可靠性高:齐纳保护电路提高了抗反向电压的能力,保证了长期使用的稳定性。
    - 环保材料:通过RoHS认证,不含有害物质,符合环保要求。

    应用案例和使用建议


    - 全彩视频屏幕:可用于户外广告牌和室内显示屏,提供鲜艳多彩的画面展示。
    - 装饰照明:适合用于家居和商业空间的装饰照明,提升整体氛围。
    - 娱乐场所:可应用于夜总会、电影院等娱乐场所,提供多彩的灯光效果。
    使用建议:
    - 在安装和使用过程中要特别注意避免静电放电(ESD)和过热现象。
    - 避免长时间直视光源,以防损伤眼睛。

    兼容性和支持


    该产品与其他标准PLCC6封装的LED灯兼容,可以方便地替换现有的设备。Cree公司提供了详细的技术文档和可靠性测试标准,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:安装时出现焊接不良。
    - 解决方案:确保焊锡温度控制在315℃以下,焊接时间不超过2秒,遵循正确的焊接流程。
    2. 问题:存储期间LED损坏。
    - 解决方案:存放在干燥环境下,使用防潮袋,确保湿度低于90%,必要时进行烘焙处理。
    3. 问题:出现色彩偏差。
    - 解决方案:检查LED的批次代码和筛选标准,确保其符合设计要求的色彩范围。

    总结和推荐


    总结:Cree PLCC6 3 in 1 SMD LED是一款多功能、高可靠性的LED产品,具备出色的光通量和视角,适用于多种场合,尤其在全彩视频屏幕和装饰照明方面表现出色。通过严格的质量控制和RoHS认证,确保了其在环保方面的卓越表现。
    推荐:强烈推荐给需要高性能、稳定可靠的LED解决方案的应用场合。对于追求高品质视觉体验的用户来说,这款产品是理想的选择。

QLS6A-FKW-CNSNSF043参数

参数
波长 622nm(红色),530nm(绿色),470nm(蓝色)
测试电流 14mA Red,12mA Green,16mA Blue
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 -
透镜类型 -
Vf-正向电压 2.1V,3V,3.1V
透镜形状 带平顶,矩形
长*宽*高 4.45mm*1.5mm*1.3mm
通用封装 PLCC-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QLS6A-FKW-CNSNSF043厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

QLS6A-FKW-CNSNSF043数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE QLS6A-FKW-CNSNSF043 QLS6A-FKW-CNSNSF043数据手册

QLS6A-FKW-CNSNSF043封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.4817 ¥ 4.0702
100+ $ 0.4293 ¥ 3.5928
1000+ $ 0.3838 ¥ 3.2116
库存: 3372
起订量: 1 增量: 1
