XREWHT-L1-R250-00E08

产品分类: 发光二极管
厂牌: CREE
产品描述: 5μm~10μm 90° 3.3V 350mA 圆顶 透明 白色 SMD 贴片安装 9mm*7mm*4.6mm
供应商型号: 941-XREWHTL1R2500E08
供应商: Mouser
标准整包数: 1
CREE 发光二极管 XREWHT-L1-R250-00E08

XREWHT-L1-R250-00E08概述


    产品简介

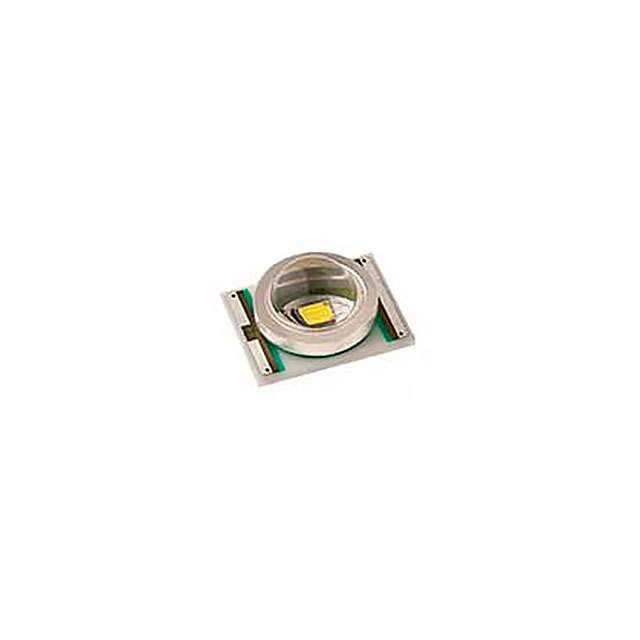

    Cree® XLamp® XR-E LED 是一款领先于市场的照明级LED灯。它以其卓越的光输出、能效、寿命和光质引领着LED照明革命。这款产品能够取代许多传统的光源,通过高效节能和长久使用寿命帮助节省成本。Cree XLamp 系列LED广泛应用于各种照明场景,包括彩色变色照明、便携式和个人照明、户外照明、室内定向照明、商业照明以及紧急车辆照明。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 结温到焊点热阻 | °C/W | 8 | - | - |
    | 视角(FWHM) | 度 | 90 | - | 100 |
    | 反向电压 | V | - | - | 5 |
    | 正向电流(直流)- 白色(≥5000K) | mA | - | 1000 | - |
    | 正向电流(直流)- 白色(<5000K) | mA | - | 700 | - |
    | 色彩温度范围 | K | 2600 | - | 10000 |
    | 热冲击等级(HBM) | - | 2 | - | - |
    | 正向电压(350 mA) | V | 3.2 | 3.3 | 3.4 |

    产品特点和优势


    Cree® XLamp® XR-E LED 在以下几个方面表现出色:
    - 多色选择:提供白色(2600 K至10,000 K CCT)、蓝色、皇家蓝和绿色等多种颜色。
    - 高可靠性:通过行业领先的JEDEC标准预认证测试。
    - 可焊接性:符合JEDEC J-STD-020C标准,可进行回流焊接。
    - 环保合规:符合RoHS和REACH要求,且获得UL认可。
    - 长寿命:采用Cree的标准化方法进行长期寿命测试,确保长时间使用可靠性。

    应用案例和使用建议


    应用案例:XR-E LED适用于多种照明场合,如便携式照明设备、应急车辆照明、商业指示灯和住宅照明。在户外照明系统中,XR-E LED因其耐用性和高效性而得到广泛应用。
    使用建议:为确保最佳性能,建议使用与制造商推荐的焊接曲线相匹配的焊接工艺,并保持良好的热设计。此外,在使用前应检查所有电气特性的额定值,确保与实际应用需求相符。

    兼容性和支持


    Cree® XLamp® XR-E LED 具备高兼容性,可用于大多数通用电路板设计。同时,Cree公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。此外,对于大规模生产客户,Cree还提供详细的生产和装配指南。

    常见问题与解决方案


    1. 问题:如何处理暴露在空气中的LED?
    解决方案:Cree建议在未焊接前保持LED在原装防潮袋中,避免接触湿气。如果已经暴露,则需根据环境湿度条件按照表中规定的最大暴露时间处理。超过最大暴露时间的LED需要在80℃下烘焙24小时以恢复原有性能。
    2. 问题:如何正确焊接XLamp XR-E LED?
    解决方案:遵循JEDEC J-STD-020C标准和制造商推荐的焊接曲线。确保焊点温度、加热时间和冷却速率均符合规范,避免过热损坏。

    总结和推荐


    Cree® XLamp® XR-E LED 凭借其出色的光效、稳定性和广泛的适用性,成为市场上极具竞争力的产品。其多功能性和高可靠性使其成为众多照明应用的理想选择。强烈推荐使用该产品以提升整体照明系统的性能和效率。

XREWHT-L1-R250-00E08参数

参数
视角 90°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆顶
波长 5μm~10μm
测试电流 350mA
显示颜色 白色
长*宽*高 9mm*7mm*4.6mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XREWHT-L1-R250-00E08厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XREWHT-L1-R250-00E08数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XREWHT-L1-R250-00E08 XREWHT-L1-R250-00E08数据手册

XREWHT-L1-R250-00E08封装设计

查看详情并下载
Symbol
Footprint
3D Model
