XPCWHT-L1-R250-00A01

产品分类: 发光二极管
厂牌: CREE
产品描述: 5μm~10μm 115° 3.2V 350mA 圆形 透明 冷色 SMD-2 贴片安装 3.45mm*3.45mm*2.13mm
供应商型号: XPCWHT-L1-R250-00A01TR-ND
供应商: Digi-Key
标准整包数: 250

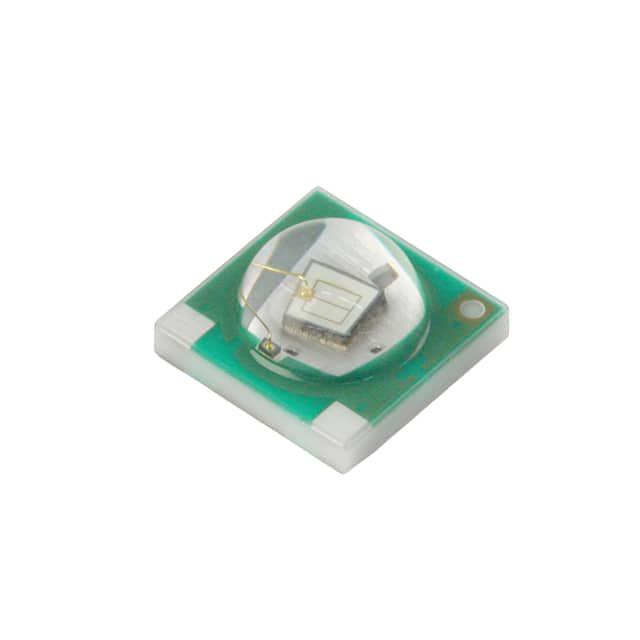

CREE 发光二极管 XPCWHT-L1-R250-00A01

XPCWHT-L1-R250-00A01概述

    Cree® XLamp® XP-C LEDs

    产品简介


    Cree® XLamp® XP-C LED是一款具有卓越性能和可靠性的照明级LED,它在保持与XLamp XR-E LED相同照明级性能的同时,体积减少了80%,这使得它更加紧凑且易于集成到各种照明系统中。这款LED广泛应用于多种领域,包括变色灯、便携式及个人照明、户外照明、室内定向照明、商业照明以及应急车辆照明。

    技术参数


    - 热阻:从焊点到结点的热阻在不同颜色之间有所不同,具体为白光和蓝光LED的热阻为12°C/W,绿光为20°C/W,琥珀色为15°C/W,红光和红橙色为10°C/W。
    - 视场角(FWHM):白光为115°,其他颜色为125°。
    - 电压温度系数:白光和蓝光、绿光为-4.0 mV/°C,琥珀色、红橙色和红色为-2.0 mV/°C。
    - 静电放电耐受电压(HBM,依据MIL-STD-883D):白光和蓝光、绿光为8000 V,琥珀色、红橙色和红色为2类。
    - 直流正向电流:白光和蓝光、绿光最大可达500 mA,琥珀色、红橙色和红色最大可达350 mA。
    - 反向电压:5 V。
    - 正向电压(350 mA时):白光为3.2-3.9 V,蓝光为3.3-3.9 V,绿光为3.4-3.9 V,琥珀色、红橙色和红色为2.2-2.5 V。
    - 工作温度范围:LED结温高达150°C。

    产品特点和优势


    Cree® XLamp® XP-C LED具有许多独特的优势:
    - 多种颜色可选,涵盖从2600 K至10000 K的色温范围。
    - 极低的热阻设计(低至10°C/W),确保高效的散热能力。
    - 宽广的视场角(110°-125°),适用于多种应用。
    - 无限的地板寿命(≤30°C/85% RH)。
    - 可通过JEDEC J-STD-020C认证,实现无铅焊接。
    - 罗马标准(RoHS)和REACH合规性,满足环保要求。
    - UL认可组件(E349212)。

    应用案例和使用建议


    Cree® XLamp® XP-C LED适用于广泛的照明应用,例如变色灯用于舞台和娱乐场所,便携式照明适用于自行车和手电筒,户外照明可用于街道和公园,室内定向照明适用于家庭和办公室,商业照明可用于商场和酒店,应急车辆照明则用于警车和消防车。
    使用建议:
    - 确保良好的热管理,以避免LED过热。
    - 使用合适的驱动电流,以获得最佳性能和寿命。
    - 在高湿度环境下使用时,确保适当的密封以防止水分侵入。

    兼容性和支持


    Cree® XLamp® XP-C LED是模块化设计,可以轻松与其他电子元器件集成,例如传感器和控制电路。此外,Cree公司提供详细的技术文档和专业的技术支持服务,帮助用户顺利安装和调试。

    常见问题与解决方案


    - 问题1:LED闪烁
    - 解决方案:检查电源电压是否稳定,确认接线正确无误。
    - 问题2:亮度不足
    - 解决方案:确认驱动电流是否在规定的范围内,调整散热措施以降低温度。
    - 问题3:颜色偏移
    - 解决方案:检查环境温度是否过高,调整外部环境温度或使用更好的热管理方案。

    总结和推荐


    总体来说,Cree® XLamp® XP-C LED是一款高性能的LED,以其高可靠性、多样化的颜色选择和宽泛的工作条件成为市场上的一款优质产品。其独特的热管理和宽广视场角使其在各种照明应用中表现出色。强烈推荐在需要高性能和长寿命LED的应用场景中使用。

XPCWHT-L1-R250-00A01参数

参数
视角 115°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形
波长 5μm~10μm
测试电流 350mA
显示颜色 冷色
长*宽*高 3.45mm*3.45mm*2.13mm
通用封装 SMD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPCWHT-L1-R250-00A01厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPCWHT-L1-R250-00A01数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPCWHT-L1-R250-00A01 XPCWHT-L1-R250-00A01数据手册

XPCWHT-L1-R250-00A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.8843 ¥ 7.4008
500+ $ 0.8283 ¥ 6.9315
1250+ $ 0.7592 ¥ 6.3536
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1850.2
