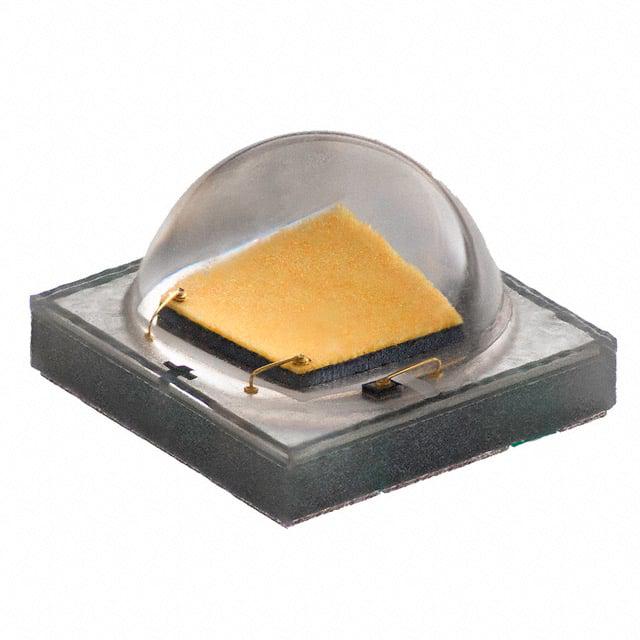

XPGBWT-L1-R250-00G51

产品分类: 发光二极管
厂牌: CREE
产品描述: 125° 2.9V 350mA 圆形 冷色 3535 贴片安装 3.45mm*3.45mm*2.39mm
供应商型号: XPGBWT-L1-R250-00G51
供应商: 国内现货
标准整包数: 10
CREE 发光二极管 XPGBWT-L1-R250-00G51

XPGBWT-L1-R250-00G51概述

    Cree® XLamp® XP-G2 LEDs 技术手册

    1. 产品简介


    Cree® XLamp® XP-G2 系列LED是专为各种照明应用设计的高性能LED,包括但不限于LED灯泡、户外照明、便携式照明、室内照明和太阳能供电照明。与前一代XP-G相比,XP-G2 LED具有更高的光输出能力(提升多达20%)和更优的单芯片点光源,可以提供精确的光学控制。

    2. 技术参数


    以下是XP-G2 LED的主要技术参数:
    - 光通量(lm):具体光通量取决于色温(CCT)和电流(mA),例如,在85°C温度下,CCT为6200K时,350mA电流下的典型光通量为180lm。
    - 正向电流(mA):最大1500mA。
    - 反向电压:未指定具体数值。
    - 正向电压(V):在85°C温度下,350mA电流下为2.8V,700mA电流下为3.1V,1000mA电流下为3.4V,1500mA电流下为3.7V。
    - 结点温度(°C):最高可达153°C。
    - 热阻(°C/W):4°C/W。
    - 视场角(FWHM):115度。
    - 电应力(HBM):800V。
    - 温度系数(mV/°C):-1.8。

    3. 产品特点和优势


    XP-G2 LED在设计上延续了之前XP-G系列的优点,并进行了多项改进,使其成为市场上非常有竞争力的产品。以下是其主要特点和优势:
    - 多样化的颜色选择:提供白色、户外白色和不同CRI(色彩还原指数)等级的白色。
    - ANSI兼容性:符合ANSI标准的色度分档。
    - 温度分档:在85°C条件下进行分档。
    - 高热稳定性:低热阻(4°C/W),能有效降低温度引起的性能下降。
    - 宽视场角:115度的大视角,适用于多种照明需求。
    - 无铅焊接能力:符合JEDEC J-STD-020标准。
    - 环保合规性:RoHS和REACH合规。

    4. 应用案例和使用建议


    XP-G2 LED适用于多种照明场景,如户外照明、室内照明、便携式照明等。以下是具体的使用建议:
    - 户外照明:选择适合户外环境的白色或户外白色,利用其耐候性和抗UV能力。
    - 室内照明:可以根据需要选择不同CRI等级的白色LED,以适应不同的室内装饰风格。
    - 便携式照明:在需要高亮度和长寿命的应用中使用,比如露营灯、手电筒等。

    5. 兼容性和支持


    XP-G2 LED设计符合通用的焊接标准,如JEDEC J-STD-020,可以与其他兼容的LED照明系统一起使用。此外,厂商还提供了详尽的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:高电流驱动时发热严重?
    - 解决方案:采用良好的散热设计,比如使用散热片或散热风扇,确保LED在安全的工作温度范围内运行。

    - 问题2:LED光通量不稳定?
    - 解决方案:检查电源稳定性,确保电流稳定在规定范围内,避免过载。

    - 问题3:颜色不一致?
    - 解决方案:确保选择同一色度分档的LED,遵循厂商提供的颜色匹配指南。

    7. 总结和推荐


    Cree® XLamp® XP-G2 LED凭借其优异的光效、高可靠性及多种颜色选项,是一款在照明应用中表现出色的产品。特别是在需要高光效和高热稳定性的场合,该产品表现尤为突出。总体来说,推荐选择这款LED产品,尤其是在面对高标准照明需求时。

XPGBWT-L1-R250-00G51参数

参数
显示颜色 冷色
视角 125°
透镜类型 -
Vf-正向电压 2.9V
透镜形状 圆形
波长 -
测试电流 350mA
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 3535
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPGBWT-L1-R250-00G51厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPGBWT-L1-R250-00G51数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPGBWT-L1-R250-00G51 XPGBWT-L1-R250-00G51数据手册

XPGBWT-L1-R250-00G51封装设计

查看详情并下载
Symbol
Footprint
3D Model
