首页  >  产品百科  >  XPGWHT-L1-0000-00EE6

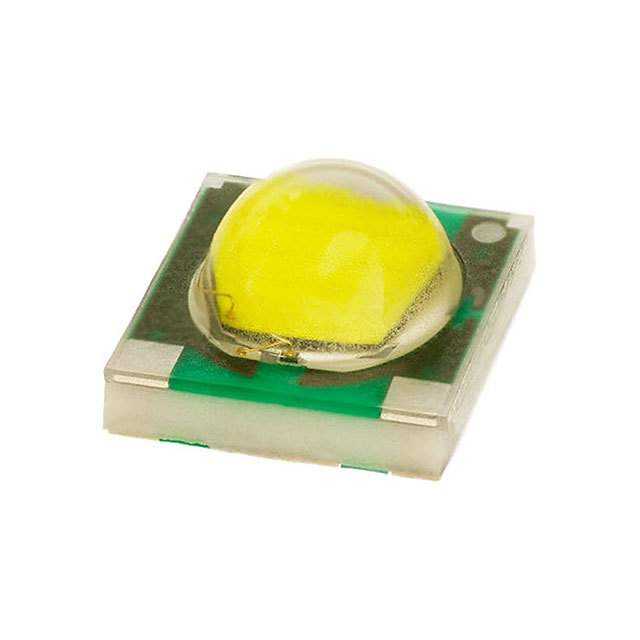

XPGWHT-L1-0000-00EE6

产品分类: 发光二极管
厂牌: CREE
产品描述: 125° 2.9V 350mA 圆形 暖白色 SMD 贴片安装 3.45mm*3.45mm*2.13mm
供应商型号: TS-XPGWHT-L1-0000-00EE6
供应商: 海外现货
标准整包数: 1000
CREE 发光二极管 XPGWHT-L1-0000-00EE6

XPGWHT-L1-0000-00EE6概述

    Cree® XLamp® XP-G LED 产品技术手册

    产品简介


    Cree® XLamp® XP-G LED 是一种单芯片LED,可提供前所未有的光输出水平和效能。作为Cree公司在LED照明领域创新历史的一部分,XP-G LED 具备宽视角、对称封装、无限地板寿命以及电中性热路径等特点。这种LED特别适合需要高亮度和最大能效的照明应用,如LED灯泡、户外照明、便携式照明、室内照明和太阳能供电照明。

    技术参数


    - 基本特性
    - 可用颜色:白色、户外白色、80-CRI、85-CRI和90-CRI白色
    - 与ANSI标准兼容的色域
    - 最大驱动电流:1500 mA
    - 热阻:4 °C/W
    - 视角(FWHM):125°
    - 在 ≤ 30 ºC/85% RH 的环境下无限制存储寿命
    - 符合JEDEC J-STD-02再流焊接规范
    - 符合RoHS和REACH标准
    - UL®认可组件(E349212)
    - 电气特性
    - 热阻:4 °C/W
    - 视角:125°
    - 电压温度系数:-2.1 mV/°C
    - 静电放电承受电压:800 V(HBM标准)
    - 直流正向电流:1500 mA
    - 反向电压:N/A
    - 正向电压(@ 350 mA, 25 °C):2.9–3.2 V
    - 正向电压(@ 700 mA, 25 °C):3.0 V
    - 正向电压(@ 1000 mA, 25 °C):3.1 V
    - 正向电压(@ 1500 mA, 25 °C):3.2 V
    - LED结温:15 °C

    产品特点和优势


    Cree® XLamp® XP-G LED 的显著特点是高亮度和高能效。它采用宽视角设计,适用于各种照明应用,且具备极低的热阻和优秀的热管理能力,使得LED具有更长的使用寿命。此外,这款LED还符合RoHS和REACH环保标准,进一步提升了其市场竞争力。

    应用案例和使用建议


    Cree® XLamp® XP-G LED 在多种照明应用中表现出色,例如LED灯泡、户外照明和太阳能供电系统。在实际应用中,为确保最佳性能,建议进行适当的散热设计,以保持较低的LED结温,从而延长LED的使用寿命并提高光效。
    - LED灯泡:在设计LED灯泡时,建议使用高效的散热材料来保持LED温度在安全范围内,确保长期稳定运行。
    - 户外照明:在室外环境中,使用防护等级高的外壳和适当的散热设计,可以有效抵御恶劣天气条件,延长灯具寿命。
    - 便携式照明:对于便携式设备,建议选择具有较长续航能力和高效电源管理系统的灯具,以确保LED的持续高亮表现。

    兼容性和支持


    Cree® XLamp® XP-G LED 具有广泛的兼容性,可应用于各类灯具和控制系统中。制造商提供了详尽的技术支持文档和售后服务,以确保用户能够顺利集成和使用这款高性能LED。

    常见问题与解决方案


    - 问题:LED的电压和电流不匹配怎么办?
    - 解决方法:检查电路设计,确保供电源能够提供所需的电压和电流。如果不匹配,可能需要更换电源适配器或调整电路参数。
    - 问题:LED灯泡亮度下降怎么办?
    - 解决方法:首先检查散热系统是否正常工作。如果散热不良,LED结温过高会影响亮度。此外,确保电路连接稳固,避免接触不良导致的电压下降。
    - 问题:LED灯闪烁怎么办?
    - 解决方法:检查电源和驱动电路是否存在波动或不稳定现象。确保电源输出稳定,可以考虑使用稳压器或调节电路参数。

    总结和推荐


    Cree® XLamp® XP-G LED 以其高亮度、高能效和广泛的应用范围成为市场上的一款优秀产品。其优异的热管理和宽视角设计使其在各种照明应用中都能表现出色。强烈推荐使用此款LED,特别是在追求高效和长寿命的照明项目中。

XPGWHT-L1-0000-00EE6参数

参数
视角 125°
透镜类型 -
Vf-正向电压 2.9V
透镜形状 圆形
波长 -
测试电流 350mA
显示颜色 暖白色
长*宽*高 3.45mm*3.45mm*2.13mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPGWHT-L1-0000-00EE6厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPGWHT-L1-0000-00EE6数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPGWHT-L1-0000-00EE6 XPGWHT-L1-0000-00EE6数据手册

XPGWHT-L1-0000-00EE6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.5006 ¥ 12.7551
库存: 0
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 0
