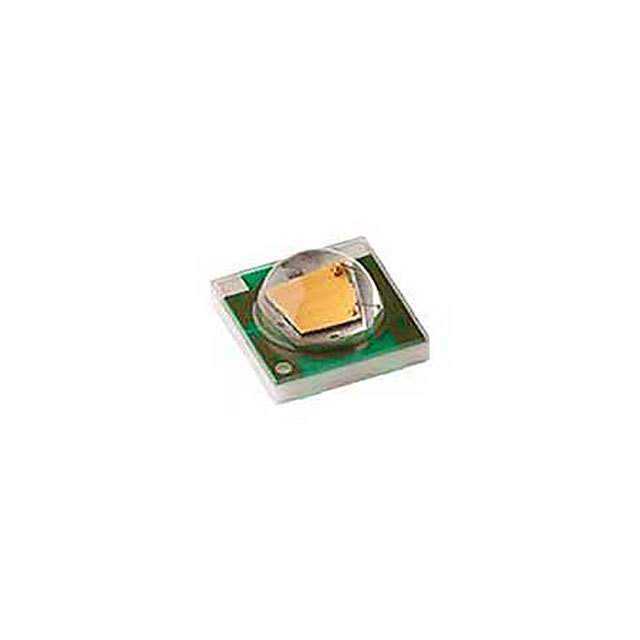

XPEGRN-L1-R250-00C01

产品分类: 发光二极管
厂牌: CREE
产品描述: 528nm(520~535) 130° 3.3V 350mA 圆形 绿色 SMD 贴片安装 3.45mm*3.45mm*2.13mm
供应商型号: XPEGRN-L1-R250-00C01TR-ND
供应商: Digi-Key
标准整包数: 250
CREE 发光二极管 XPEGRN-L1-R250-00C01

XPEGRN-L1-R250-00C01概述

    # XLamp® XP-E LEDs: A Comprehensive Guide

    产品简介


    基本信息
    XLamp® XP-E LED 是一款由Cree LED开发的高效能发光二极管(LED)。它继承了XLamp® XR-E LED的可靠性和高性能,并具有更小的封装面积。这些LED广泛应用于照明应用,如色变照明、便携式和个人照明、户外照明、室内定向照明、交通运输、舞台和工作室照明、商业照明、园艺照明以及紧急车辆照明。
    主要功能
    - 宽视场角度:提供115°到130°的视场角度。
    - 低热阻:低至5.7°C/W,便于散热设计。
    - 高效率:多种颜色选项,如白光、蓝光、绿光、琥珀色、红橙光、红色及高效光红光。
    - 高电流驱动能力:最大驱动电流可达1A。
    - 兼容性:适用于表面贴装工艺,符合JEDEC J-STD-020C标准。
    - 环保认证:符合RoHS和REACH标准。
    - 认可组件:通过UL®认可,适合用作各种灯具和照明系统的组件。
    应用领域
    XLamp® XP-E LED 广泛应用于多个领域,包括但不限于:
    - 色变照明
    - 便携式和个人照明
    - 户外照明
    - 室内定向照明
    - 交通运输
    - 舞台和工作室照明
    - 商业照明
    - 园艺照明
    - 紧急车辆照明

    技术参数


    基本参数
    | 参数 | 数值 |

    | 颜色 | 白光、蓝光、绿光、琥珀色、红橙光、红色、高效光红光 |
    | 最大驱动电流 | 1A |
    | 低热阻 | 5.7°C/W (蓝色) |
    | 最大结温 | 150°C |
    | 视场角(半高全宽) | 115°-130° |
    | 无限寿命保存条件 | ≤ 30°C/85% RH |
    | 焊接可焊性 | 符合JEDEC J-STD-020C标准 |
    | 中性热路径 | 电中性热路径 |
    | RoHS和REACH认证 | 合格 |
    | UL认可组件 | E349212 |
    电气特性
    | 电气参数 | 数值 |

    | 反向电压 | 1V |
    | 正向电压 (350 mA) | 白光:2.93 V ~ 3.2 V |
    | 正向电压 (700 mA) | 白光:3 V |
    | ESD分类 (HBM) | Class |
    工作环境
    - 工作温度范围:-40°C到+100°C
    - 存储温度范围:-40°C到+125°C

    产品特点和优势


    独特功能
    - 创新设计:体积缩小80%,保持了XR-E LED的高性能和可靠性。
    - 宽视角:适合需要广视角的应用场景。
    - 零热偏移:电中性的热路径设计,确保均匀的光输出。
    - 长寿命:无限地板寿命,在≤30°C/85% RH条件下存储。
    - 可焊接性:符合JEDEC J-STD-020C标准,支持回流焊。
    市场竞争力
    - 卓越性能:低热阻、高电流驱动能力和广泛的色域选择使其在众多照明应用中表现出色。
    - 质量保证:RoHS和REACH认证,符合国际环保标准。
    - UL认可:通过UL认可,提升了产品的安全性和可靠性。

    应用案例和使用建议


    应用案例
    - 色变照明:适用于需要动态变化光效的场合,如夜总会、剧院等。
    - 便携式照明:适合手电筒、头灯等手持设备。
    - 户外照明:路灯、景观照明等。
    - 室内定向照明:商场指示牌、展览展示等。
    - 紧急车辆照明:救护车、消防车等应急车辆的照明。
    使用建议
    - 散热设计:在高功率应用中,确保良好的散热设计,如增加散热片或使用热导管。
    - 电路设计:在电路设计时,注意保持低电流,避免过高的正向电压导致电流波动。
    - 防护措施:为防止静电损害,需使用适当的ESD防护措施。
    - 调校:根据实际需求选择不同亮度级别的LED,并进行相应的调校以获得最佳效果。

    兼容性和支持


    - 兼容性:与大多数现有灯具系统兼容,便于替换和升级。
    - 技术支持:Cree LED提供详尽的技术文档和支持服务,确保客户在安装和使用过程中获得必要的帮助。
    - 售后服务:Cree LED提供全面的售后服务,包括质保期内免费维修和更换服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED无法点亮 | 检查电源连接是否正确,确认LED驱动电流是否满足要求。 |
    | 光强度不足 | 检查LED驱动电路是否正常,确认电流是否足够。 |
    | 发热严重 | 确认散热设计是否合理,适当降低驱动电流或改善散热设计。 |
    | LED颜色变化不均 | 检查各LED驱动电流是否一致,确认色温调节是否到位。 |
    | 电磁干扰影响LED稳定性 | 检查电路中的EMI滤波器是否工作正常。 |

    总结和推荐


    综合评估
    XLamp® XP-E LED凭借其卓越的性能、广泛的色域选择和强大的耐用性,成为各类照明应用的理想选择。无论是工业级还是消费级市场,这款LED都展现出极高的竞争力。其独特的设计和优秀的散热性能使其能够在各种环境下稳定运行。
    推荐
    强烈推荐使用XLamp® XP-E LED。对于需要高性能、高可靠性和广泛应用范围的客户来说,这是最佳选择之一。通过合理的电路设计和有效的散热管理,可以最大化地发挥其潜力。

XPEGRN-L1-R250-00C01参数

参数
Vf-正向电压 3.3V
透镜形状 圆形
波长 528nm(520~535)
测试电流 350mA
显示颜色 绿色
视角 130°
透镜类型 -
长*宽*高 3.45mm*3.45mm*2.13mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPEGRN-L1-R250-00C01厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPEGRN-L1-R250-00C01数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPEGRN-L1-R250-00C01 XPEGRN-L1-R250-00C01数据手册

XPEGRN-L1-R250-00C01封装设计

查看详情并下载
Symbol
Footprint
3D Model
