PH2-10-U-A

厂牌: ADAM TECH
产品描述: Header,Push-Pull 2.54mm 2 10pin 3A 金 黑色 通孔安装 12.7mm*5.0038mm*5mm
供应商型号:
供应商:
标准整包数: 0

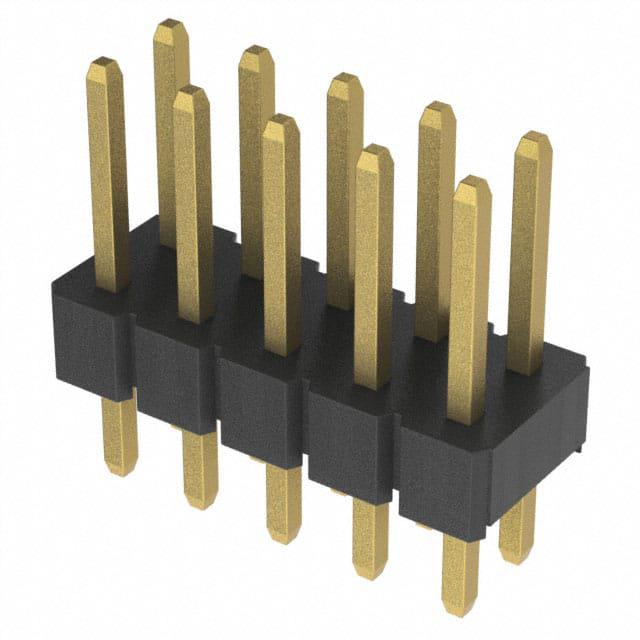

ADAM TECH 矩形连接器 - 针座 - 公插针 PH2-10-U-A

PH2-10-U-A概述

    电子元器件技术手册:Adam Tech PH系列 .100"针座

    产品简介


    Adam Tech PH系列 .100"针座是一系列全范围的引脚连接器,提供了多种配置选项,包括单排、双排和三排直式或90度角安装。它们适用于通孔或表面贴装技术(SMT)。这种针座具有高精度的0.025"正方形插针,光滑且锥形顶端设计以防止插入过程中对PCB或配对接头造成损伤。通过易于切割的设计,可根据需要定制尺寸。

    技术参数


    - 机械规格
    - 插入力:最大2盎司磅
    - 拔出力:最小0.75盎司磅
    - 插拔寿命:至少1000次循环
    - 电学规格
    - 最大工作电压:250伏交流电
    - 最大电流容量:3安培
    - 初始接触电阻:最大20毫欧姆
    - 绝缘电阻:最小5000兆欧
    - 介电耐压:1000伏交流电持续1分钟
    - 温度范围
    - 工作温度范围:-40°C至+105°C
    - 焊接工艺温度:标准绝缘体235°C,高温绝缘体260°C
    - 其他参数
    - 接触材料:黄铜
    - 绝缘材料:PBT,玻璃强化,UL94V-0等级;可选高温绝缘材料:尼龙6T,UL94V-0等级
    - 颜色:黑色
    - 接触方式:兼容所有行业标准的.100"针座

    产品特点和优势


    - 设计多样性:提供单排、双排、三排的直式和90度角安装方式,满足不同应用需求。
    - 灵活定制:可通过切割实现精确尺寸调整,适用于特定的应用需求。
    - 耐高温:高温绝缘材料选项允许在高达260°C的焊接工艺下使用。
    - 多功能插针:插针采用0.025"正方形设计,确保可靠的连接性和良好的耐久性。
    - 兼容性强:广泛兼容行业标准的.100"针座,便于替换和扩展。

    应用案例和使用建议


    - 汽车电子:由于其宽泛的工作温度范围,PH系列非常适合用于汽车电子系统中,例如仪表板或动力总成控制模块。
    - 工业控制:适用于工业自动化设备中的信号传输,由于其高电流容量和良好的耐久性,适用于长时间稳定运行的应用场合。
    - 消费电子:作为连接不同PCB板的关键组件,适合于便携式电子设备如手机、平板电脑等。

    使用建议:
    - 在选择针座时,请根据具体应用确定合适的排列方式和尺寸,以达到最佳的性能表现。
    - 对于严苛的工作环境,建议选择带有高温绝缘材料的版本。

    兼容性和支持


    - 兼容性:本系列产品可与所有行业标准的.100"针座兼容,确保易用性和互换性。
    - 制造商支持:Adam Tech提供全面的技术支持和服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题:如何选择合适的插针材料?
    - 解答:根据应用需求选择,金镀层适用于高可靠性和低接触电阻要求的场合;锡镀层适用于一般应用场合。
    - 问题:如何判断针座的使用寿命?
    - 解答:通过查阅手册中的机械规格,了解插拔次数寿命;定期检查连接质量,及时更换。

    总结和推荐


    Adam Tech PH系列 .100"针座凭借其高可靠性、多样化的配置和广泛的应用场景,在市场上具有较高的竞争力。特别是在汽车电子、工业控制和消费电子等领域中表现出色。因此,强烈推荐给寻求高质量连接解决方案的用户。

PH2-10-U-A参数

参数
排数 2
类型 Header,Push-Pull
防护等级 -
间距-配接 2.54mm
针脚数 10pin
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 黑色
额定电流 3A
长*宽*高 12.7mm*5.0038mm*5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

PH2-10-U-A厂商介绍

ADAM TECH是一家高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括数据采集卡、模块和系统,这些产品广泛应用于工业自动化、科研、教育和医疗等领域。

ADAM TECH的产品分类主要包括:
1. 数据采集卡:提供多种接口和通道数,适用于不同的数据采集需求。
2. 模块化系统:可以根据客户需求灵活配置,实现高度定制化的数据采集解决方案。
3. 软件和配件:提供配套软件和配件,以满足客户的多样化需求。

ADAM TECH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 定制化服务:能够根据客户需求提供定制化的数据采集解决方案。
3. 广泛的应用领域:产品适用于多个行业,满足不同客户的专业需求。
4. 高品质保证:严格的质量控制流程,确保产品的可靠性和稳定性。

PH2-10-U-A数据手册

厂牌 PDF简要描述 下载
ADAM TECH 矩形连接器 - 针座 - 公插针 ADAM TECH PH2-10-U-A PH2-10-U-A数据手册

PH2-10-U-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
