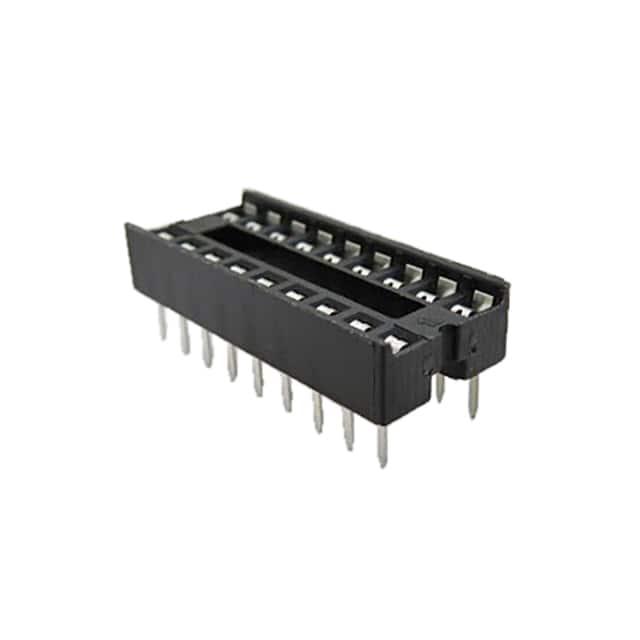

ICS318T

产品分类: 用于IC/晶体管的插座
厂牌: ADAM TECH
产品描述: Conn DIP Socket SKT 18 POS 2.54mm Solder ST Thru-Hole Tube
供应商型号:
供应商:
标准整包数: 0
ADAM TECH 用于IC/晶体管的插座 ICS318T

ICS318T概述

    # Adam Tech ICS 和 ISD 系列 IC 插座的技术手册解析

    产品简介


    Adam Tech 的 ICS 和 ISD 系列 IC 插座是专为集成电路设计的高性能插接式解决方案。ICS 系列提供单行或双行布局,间距为 0.100 英寸(2.54 毫米),适用于标准引脚的电子元件;而 ISD 系列则提供更精细的 0.070 英寸(1.78 毫米)中心线间距。这些插座广泛应用于消费电子、工业控制、汽车电子等领域,为现代电子设备提供稳定的连接。

    技术参数


    基本规格
    - 插针布局:单行或双行,间距分别为 0.100 英寸和 0.070 英寸。
    - 行间距:0.300 英寸或 0.600 英寸。
    - 接触点:采用单弹簧双擦拭设计,保证高接触压力以实现卓越的连接性能。
    - 温度范围:工作温度范围为 -55°C 至 +85°C。
    电气参数
    - 额定电压:250V AC(最大)。
    - 电流承载能力:1 安培(最大)。
    - 接触电阻:初始值小于 20 毫欧姆。
    - 绝缘电阻:最低值为 5000 兆欧。
    - 耐压测试:1000V AC/分钟。
    物料与机械特性
    - 绝缘材料:标准为 PBT,可选耐高温尼龙 6T。
    - 颜色:黑色。
    - 接触材料:磷青铜。
    - 插入力:最大 11.5 盎司(对于 0.024 英寸 × 0.006 英寸引脚)。
    - 拔出力:最小 0.85 盎司(对于 0.024 英寸 × 0.006 英寸引脚)。

    产品特点和优势


    Adam Tech 的 ICS 和 ISD 系列 IC 插座具有多项技术优势,使其在市场上脱颖而出:
    - 高性能连接:独特的单弹簧双擦拭设计确保稳定可靠的连接。
    - 耐用性:抗焊流设计防止焊接过程中焊锡渗入,延长使用寿命。
    - 易用性:支持机器插入,简化生产流程。
    - 多样化选择:提供多种规格和配置,满足不同应用需求。

    应用案例和使用建议


    这些插座广泛应用于各种需要高精度连接的应用场景,例如:
    - 消费电子产品:如智能手机和平板电脑的主板连接。
    - 工业自动化:用于控制系统的信号传输。
    - 汽车电子:支持车载计算机和传感器的连接。
    使用建议:
    - 确保 PCB 设计符合推荐布局,以最大化插座性能。
    - 在高温环境下使用时,建议选用耐高温绝缘材料。

    兼容性和支持


    Adam Tech 的产品与行业内大多数标准组件兼容,支持单列直插(SIP)和双列直插(DIP)引脚。制造商提供全面的技术支持和售后服务,包括产品认证(UL 认可和 CSA 认证)。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座接触不良 | 检查接触点是否有氧化或污染。 |
    | 插拔力过大 | 调整插入工具的角度和力度。 |
    | 焊接后出现异常焊锡流入现象 | 使用推荐的绝缘材料并遵循正确的焊接工艺。 |

    总结和推荐


    Adam Tech 的 ICS 和 ISD 系列 IC 插座凭借其卓越的性能、可靠的设计和多样化的选项,成为电子元器件领域的优选产品。无论是追求高效连接还是需要在恶劣环境中工作的场合,它们都能提供优异的表现。强烈推荐给需要高质量连接解决方案的专业人士和企业。
    总之,Adam Tech 的 ICS 和 ISD 系列 IC 插座是一款值得信赖的产品,无论是在研发阶段还是大规模生产中,都表现出色。

ICS318T参数

参数
长*宽*高 22.86mm(长度)*10mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ICS318T厂商介绍

ADAM TECH是一家高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括数据采集卡、模块和系统,这些产品广泛应用于工业自动化、科研、教育和医疗等领域。

ADAM TECH的产品分类主要包括:
1. 数据采集卡:提供多种接口和通道数,适用于不同的数据采集需求。
2. 模块化系统:可以根据客户需求灵活配置,实现高度定制化的数据采集解决方案。
3. 软件和配件:提供配套软件和配件,以满足客户的多样化需求。

ADAM TECH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 定制化服务:能够根据客户需求提供定制化的数据采集解决方案。
3. 广泛的应用领域:产品适用于多个行业,满足不同客户的专业需求。
4. 高品质保证:严格的质量控制流程,确保产品的可靠性和稳定性。

ICS318T数据手册

厂牌 PDF简要描述 下载
ADAM TECH 用于IC/晶体管的插座 ADAM TECH ICS318T ICS318T数据手册

ICS318T封装设计

查看详情并下载
Symbol
Footprint
3D Model
