USB-A-S-RA-TSMT

产品分类: USB/DVI/HDMI 连接器
厂牌: ADAM TECH
产品描述: 30V(AC) USB-A (USB TYPE-A) USB 2.0 1 4 插头 水平安装,贴片安装 16.2mm*6.9088mm*13.45mm
供应商型号: USB-A-S-RA-TSMT
供应商: Master
标准整包数: 50

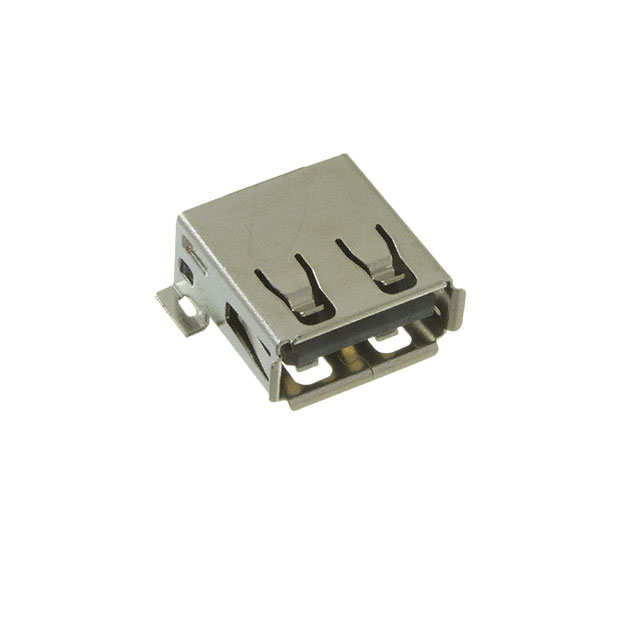

ADAM TECH USB/DVI/HDMI 连接器 USB-A-S-RA-TSMT

USB-A-S-RA-TSMT概述

    Adam Tech USB 和 IEEE 1394(FireWire)系列连接器技术手册解析

    产品简介


    Adam Tech 的 USB 和 IEEE 1394(FireWire)系列产品提供了多种通用串行总线(USB)及火线接口(IEEE 1394)连接器解决方案。这些连接器主要用于实现高速输入输出(I/O)接口通信,适合应用于广泛的电子设备中,如计算机、移动设备和其他外围设备。产品支持标准和迷你版本,提供单端口、双端口和多端口配置,适用于多种安装方式和方向需求。

    技术参数


    以下是产品的主要技术参数:
    - 材料:
    - 标准绝缘体:玻璃填充聚对苯二甲酸丁二醇酯(PBT),UL94V-0级阻燃。
    - 可选高温绝缘体:尼龙PA9T,UL94V-0级阻燃。
    - 颜色:
    - 绝缘体颜色:黑色(可选白色)。
    - 接触件:
    - 磷青铜或黄铜材质。
    - 外壳:
    - 镀镍钢制外壳。
    - 电学特性:
    - 工作电压:30V AC。
    - 电流额定值:1A 最大。
    - 接触电阻:≤30mΩ。
    - 绝缘电阻:≥1000MΩ。
    - 耐压:100V AC/分钟。
    - 机械特性:
    - 插拔力:插入最大3oz,拔出最小0.5oz。
    - 温度范围:
    - PBT绝缘体:-40°C至+85°C。
    - 尼龙PA9T绝缘体:-55°C至+105°C。
    - 焊接温度:
    - 标准绝缘体:235°C。
    - 高温绝缘体:260°C。

    产品特点和优势


    Adam Tech 的 USB 和 FireWire 连接器具有以下特点和优势:
    - 兼容性强:完全符合行业标准,能够与各种主流 USB 和 FireWire 设备无缝连接。
    - 高性能:具备出色的EMI/RFI保护性能,确保稳定的数据传输。
    - 多样化选择:提供不同类型的壳体设计和安装角度,满足多样化的应用需求。
    - 坚固耐用:采用高强度材料和特殊设计,提升使用寿命。

    应用案例和使用建议


    Adam Tech 的连接器广泛应用于消费电子产品、工业控制设备等领域。例如,在笔记本电脑上使用USB-A单端口连接器进行外部存储设备的连接;在音频设备中使用FireWire连接器实现高速数据传输。建议在使用过程中注意保持正确的焊接温度以避免损坏绝缘体,并定期检查连接点以防止接触不良。

    兼容性和支持


    该产品与大多数主流USB和FireWire设备完全兼容。制造商提供了详尽的技术文档和支持服务,帮助客户快速解决问题并优化系统性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时出现松动 | 检查插座是否正确插入且无损坏 |
    | 数据传输不稳定 | 确认电缆质量良好并重新插拔连接器 |
    | 温度过高导致功能异常 | 使用高温绝缘体版本的产品 |

    总结和推荐


    Adam Tech 的 USB 和 FireWire 系列连接器以其卓越的性能、广泛的适用性和良好的性价比在市场上占据了一席之地。对于需要高可靠性、高速度数据传输的应用场景,这款产品是理想的选择。总体而言,我们强烈推荐此款连接器给寻求高效解决方案的用户。

USB-A-S-RA-TSMT参数

参数
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
长*宽*高 16.2mm*6.9088mm*13.45mm
安装方式 水平安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

USB-A-S-RA-TSMT厂商介绍

ADAM TECH是一家高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括数据采集卡、模块和系统,这些产品广泛应用于工业自动化、科研、教育和医疗等领域。

ADAM TECH的产品分类主要包括:
1. 数据采集卡:提供多种接口和通道数,适用于不同的数据采集需求。
2. 模块化系统:可以根据客户需求灵活配置,实现高度定制化的数据采集解决方案。
3. 软件和配件:提供配套软件和配件,以满足客户的多样化需求。

ADAM TECH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 定制化服务:能够根据客户需求提供定制化的数据采集解决方案。
3. 广泛的应用领域:产品适用于多个行业,满足不同客户的专业需求。
4. 高品质保证:严格的质量控制流程,确保产品的可靠性和稳定性。

USB-A-S-RA-TSMT数据手册

厂牌 PDF简要描述 下载
ADAM TECH USB/DVI/HDMI 连接器 ADAM TECH USB-A-S-RA-TSMT USB-A-S-RA-TSMT数据手册

USB-A-S-RA-TSMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
