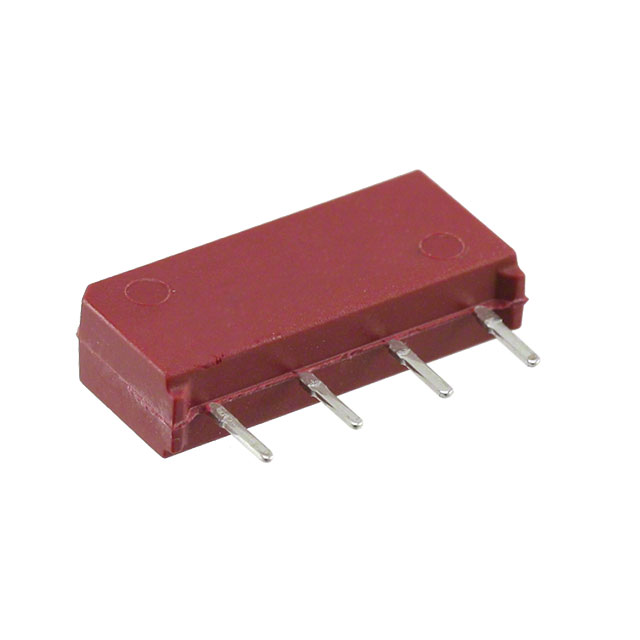

9094-05-00

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 125Ohm 0.5A SPST-NO(15.24x3.81x6.98)mm THT Dry
供应商型号: 9094-05-00
供应商: Master
标准整包数: 5
COTO TECHNOLOGY 磁簧开关 9094-05-00

9094-05-00概述

    高性能微型继电器:Coto Technology 9094系列

    产品简介


    Coto Technology的9094系列高功率微型密封继电器是其行业标准9091系列继电器的20瓦版本。这一系列的继电器具有紧凑的尺寸和强大的触点设计,适用于ATE(自动测试设备)以及其他对高可靠性测试和测量应用有严格要求的场合。在这些环境中,板密度高且寿命长是关键需求。

    技术参数


    - 尺寸:长 x 宽 x 高 = 0.615英寸(15.62毫米) x 0.150英寸(3.81毫米) x 0.275英寸(6.98毫米)
    - 功率:额定功率为20瓦
    - 输入电压:5伏特 / 12伏特
    - 最大输入电压:6.5伏特 / 15伏特
    - 接触电阻:初始最大动态接触电阻为0.150欧姆
    - 绝缘电阻:最小值为1012欧姆
    - 切换能力:最大直流/峰值交流电压为200伏特;最大直流/峰值交流电流为0.5安培
    - 耐久性:典型寿命达到106次操作

    产品特点和优势


    - 体积小巧:相较于其他系列,占用的电路板空间减少了40%
    - 高可靠性:高绝缘电阻和密封触点保证长期稳定运行
    - 定制选项:可选配保护二极管以增强电路保护
    - 环保:符合RoHS标准,绿色无铅

    应用案例和使用建议


    Coto Technology的9094系列继电器因其卓越的性能被广泛应用于ATE领域,尤其适合需要高精度测试和长时间稳定工作的场合。为了确保最佳性能,在高温环境下使用时,应特别注意散热措施。

    兼容性和支持


    该系列继电器与市面上大多数电子元件和设备兼容。Coto Technology提供详尽的技术文档和支持服务,以帮助用户解决任何安装或使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:如何正确连接外部二极管?
    - 解答:外部二极管需连接到引脚2(+)和引脚3(-),确保正确的线圈极性。
    - 问题:如果需要在不同负载条件下确定继电器的寿命?
    - 解答:请联系制造商获取具体计算方法,负载电阻大于0.5欧姆可能指示继电器寿命终止或未能正常断开。

    总结和推荐


    Coto Technology的9094系列高功率微型密封继电器凭借其优异的电气特性、紧凑的设计以及高度的可靠性,成为ATE和其他高可靠性测试应用的理想选择。我们强烈推荐此款继电器给那些寻求高性能、耐用性及可靠性的项目团队。

9094-05-00参数

参数
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9094-05-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9094-05-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9094-05-00 9094-05-00数据手册

9094-05-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.923 ¥ 58.6378
50+ $ 6.3373 ¥ 52.6917
100+ $ 5.9339 ¥ 49.3117
255+ $ 4.7549 ¥ 38.9378
510+ $ 4.7317 ¥ 38.7477
765+ $ 4.7074 ¥ 38.549
1020+ $ 4.7074 ¥ 38.549
库存: 578
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 293.18
直接购买
加入购物车
