9402-12-00

产品分类: 信号继电器
厂牌: COTO TECHNOLOGY
产品描述: 200μs 400μs 500mA 200V 12V SPST-NO(1 Form A) 825Ω 14.5mA 200V 贴片安装 5.71mm(长度)*5.72mm(高度)
供应商型号: 9402-12-00
供应商: 国内现货
标准整包数: 1

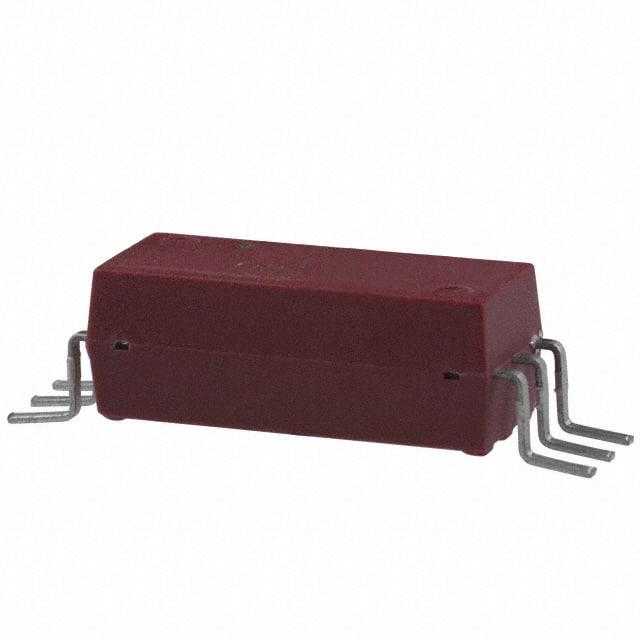

COTO TECHNOLOGY 信号继电器 9402-12-00

9402-12-00概述


    产品简介


    Coto Technology 的 9300 和 9400 系列表面贴装干簧继电器是专为自动化测试设备(ATE)、仪器仪表和电信需求而设计的。这两种型号继电器提供了高性能的开关解决方案,具有高绝缘电阻、高可靠性、紧凑的设计以及快速切换速度等显著特点。

    技术参数


    9300 系列
    - 负载开关能力:15W
    - 耐压能力:500 VDC(接触间)
    - 电话负载:48V, 100mA
    - 接触到屏蔽的电容:典型值 1.1pF
    - 工作温度范围:-20°C 至 +85°C
    - 存储温度范围:-35°C 至 +100°C
    - 振动:20G(2000Hz)
    - 冲击:50G
    9400 系列
    - 尺寸:0.225英寸 x 0.550英寸
    - 接触到屏蔽的电容:1.1pF 典型值
    - 阻抗:50Ω(同轴屏蔽)
    - 工作频率范围:高达 2.0GHz
    - 工作温度范围:-20°C 至 +85°C
    - 存储温度范围:-35°C 至 +100°C
    - 振动:20G(2000Hz)
    - 冲击:50G

    产品特点和优势


    9300 系列
    - 高绝缘电阻:1012Ω 最小值(典型值 1013Ω)
    - 高可靠性:密封式接触,适合长期使用
    - 快速切换速度:比机电继电器更快
    - 适应电话负载:能够可靠地处理 48V/100mA 的负载
    9400 系列
    - 小型封装:尺寸为 0.225英寸 x 0.550英寸
    - 低电容:接触至屏蔽层的电容为 1.1pF
    - 同轴屏蔽:提供 50Ω 阻抗,适用于 RF 和高速脉冲开关
    - 宽工作频率范围:高达 2.0GHz

    应用案例和使用建议


    应用案例
    - ATE:用于自动化测试设备,如集成电路测试和半导体生产过程中的信号路径控制。
    - 仪器仪表:应用于精密测量设备,如医疗设备和科研仪器。
    - 电信:用于通信设备中的信号路由和转换,如路由器和交换机。
    使用建议
    - 在选择继电器时,需根据具体应用需求考虑负载能力、工作温度和频率范围。
    - 注意继电器的振动和冲击环境条件,确保安装稳定性。
    - 考虑 9400 系列的小型封装和低电容特性,适合高密度电路板设计。

    兼容性和支持


    - 9300 和 9400 系列继电器具有良好的通用性,可与多种标准电路板设计兼容。
    - 如需更详细的技术支持或定制设计,可咨询当地代表或直接联系 Coto 工厂。

    常见问题与解决方案


    - Q: 继电器的最大工作温度是多少?
    - A: 9300 系列和 9400 系列的最大工作温度均为 -20°C 至 +85°C。

    - Q: 9400 系列的电容值是多少?
    - A: 9400 系列的接触至屏蔽层的电容值为 1.1pF 典型值。

    - Q: 是否需要特殊焊接工艺?
    - A: 表面贴装组件的最大加工温度为 260°C(500°F),且焊接时间不超过 1 分钟。

    总结和推荐


    Coto Technology 的 9300 和 9400 系列表面贴装干簧继电器具有高可靠性、快速切换速度和广泛的应用范围,特别适合于 ATE、仪器仪表和电信等领域。无论是高精度测量还是高频信号切换,这两种型号都能提供出色的性能。强烈推荐这些继电器给需要高性能和高可靠性的应用场合。

9402-12-00参数

参数
交流线圈电压 -
线圈电阻 825Ω
触头外形 SPST-NO(1 Form A)
负载电流额定值 -
直流线圈电压 12V
交流开关电压 200V
线圈电流 14.5mA
直流开关电压 200V
插入损耗 -
释放时间 200μs
运行时间 400μs
绝缘 -
最大开关电流 500mA
长*宽*高 5.71mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

9402-12-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9402-12-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 信号继电器 COTO TECHNOLOGY 9402-12-00 9402-12-00数据手册

9402-12-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
