产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 12VDC 750Ohm 0.5A (10.16x3.81x10.16)mm THT Dry
供应商型号: 10B-1454995-1346
供应商: 国内现货
标准整包数: 1

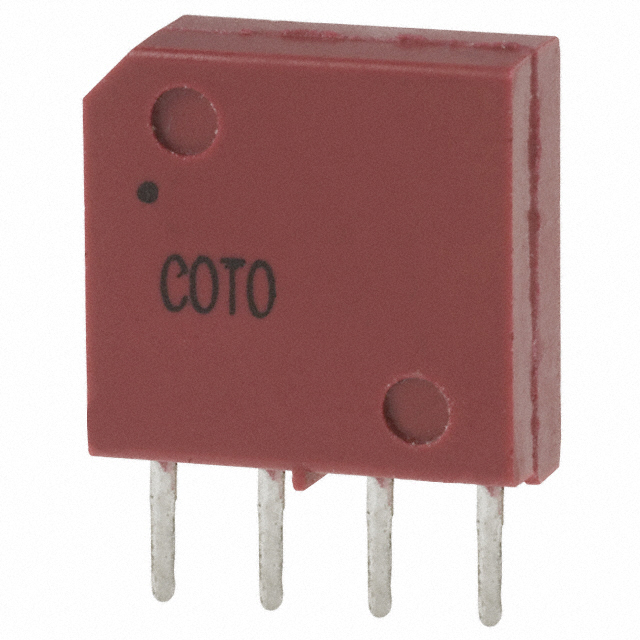

COTO TECHNOLOGY 磁簧开关 9012-12-11

9012-12-11概述

    9011, 9012 & 9117 MINIATURE SIP RELAYS

    1. 产品简介


    9011, 9012 和 9117 系列微型单列直插式(SIP)继电器是Coto科技标准9000系列SIP继电器的紧凑版本。这些微型继电器特别适用于ATE(自动测试设备)、高可靠性测试、测量和电信应用等领域,在这些领域中高板密度和长寿命是关键要求。具体型号包括9011、9012和9117,它们在体积和功耗上有不同的特点。

    2. 技术参数


    以下是9011, 9012 和 9117系列的详细技术参数:
    | 参数 | 型号 9011 | 型号 9012 | 型号 9117 |
    ||
    | 尺寸(最大值) | 0.400 x 0.150 x 0.265英寸 | 0.400 x 0.150 x 0.400英寸 | 0.270 x 0.150 x 0.385英寸 |
    | 额定功率 | 3瓦 | 10瓦 | 3瓦 |
    | 额定电压(典型) | 5V / 12V | 5V / 12V | 5V |
    | 最大电压(典型) | 6.5V / 15V | 6.5V / 15V | 6.0V |
    | 线圈电阻(典型) | 500Ω | 750Ω | 400Ω |
    | 工作电压(最大) | 3.75V | 9.0V | 3.75V |
    | 释放电压(最小) | 0.4V | 1.0V | 0.5V |
    | 切换电压(最大) | 100V | 200V | 100V |
    | 切换电流(最大) | 0.25A | 0.5A | 0.25A |
    | 持续电流(最大) | 0.5A | 0.5A | 0.5A |
    | 接触额定功率(最大) | 3瓦 | 10瓦 | 3瓦 |
    | 绝缘电阻(最小) | 10^12欧姆 | 10^12欧姆 | 10^12欧姆 |
    | 介电强度(最小) | 200VDC/1500VAC | 200VDC/1500VAC | 150VDC/1500VAC |

    3. 产品特点和优势


    - 体积小且节能:相比标准9000系列SIP继电器,9011和9117减少了65%的板面积,而9012则减少了47%。
    - 磁屏蔽:磁屏蔽可以减少互感,提高整体性能。
    - 可选线圈抑制二极管:有助于保护线圈驱动电路。
    - RoHS合规:符合环保要求。
    - 高速切换:高可靠性,密封接触确保长寿命。
    - 兼容性强:可用于多种高可靠性测试和测量系统。

    4. 应用案例和使用建议


    9011, 9012 和 9117 系列微型SIP继电器特别适用于ATE(自动测试设备)、高可靠性测试、测量和电信系统。在这些应用中,小体积和高可靠性的特性尤为关键。例如,在ATE系统中,由于需要高密度集成,这些继电器可以帮助实现更高的测试效率和更紧凑的设计。
    使用建议:
    - 在高密度电路板设计时,合理规划布局以利用这些小型继电器的优势。
    - 考虑到功耗和尺寸,选择合适的型号(如9011或9117)来满足特定需求。
    - 安装时注意磁屏蔽的设计,以减少干扰。

    5. 兼容性和支持


    这些继电器具有较强的兼容性,能够与大多数标准SIP插座和其他电子设备兼容。同时,Coto科技提供详细的技术文档和支持服务,帮助客户更好地理解和使用这些继电器。

    6. 常见问题与解决方案


    - 问题:继电器不响应。
    - 解决办法:检查输入电压是否在规定范围内;检查是否有外部干扰。

    - 问题:继电器接触不良。
    - 解决办法:清洁继电器接触点;确认接线正确;检查环境条件是否适合(温度和湿度)。

    7. 总结和推荐


    9011, 9012 和 9117 系列微型SIP继电器具备优秀的性能和广泛的应用范围。其紧凑的体积、高可靠性、高速切换能力以及磁屏蔽设计使其成为在高密度和高性能测试系统中的理想选择。强烈推荐在高可靠性需求的测试和测量应用中使用这些继电器。

9012-12-11参数

参数
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9012-12-11厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9012-12-11数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9012-12-11 9012-12-11数据手册

9012-12-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 89.4836
15+ ¥ 78.2792
25+ ¥ 66.7044
117+ ¥ 63.8166
273+ ¥ 60.4874
5000+ ¥ 57.4206
库存: 2449
起订量: 3 增量: 1
