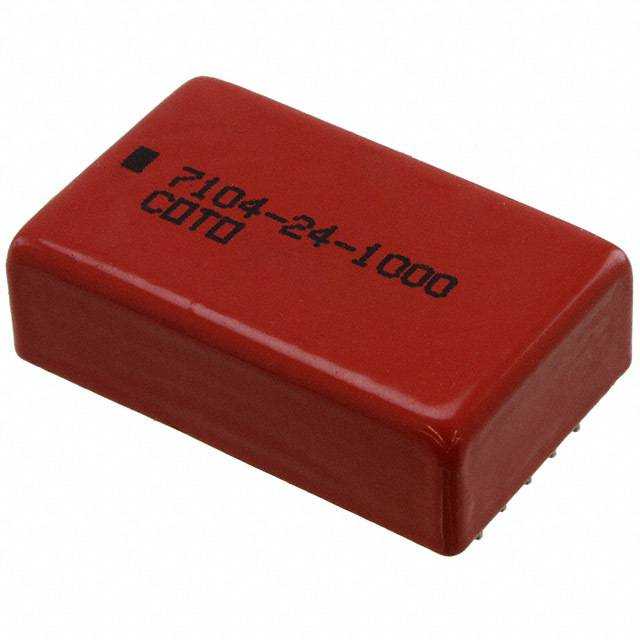

7104-24-1000

产品分类: 其他继电器
厂牌: COTO TECHNOLOGY
产品描述:
供应商型号: Q-7104-24-1000
供应商: 期货订购
标准整包数: 100
COTO TECHNOLOGY 其他继电器 7104-24-1000

7104-24-1000概述


    产品简介


    7000系列高可靠性舌簧继电器
    7000系列舌簧继电器特别适用于仪表、数据采集、过程控制、电信及通用用途。其技术规格表允许用户根据特定应用选择合适的继电器。这些型号专为高质量和高可靠性设计,具备多功能切换能力和多种触点形式。如果您的需求有所不同,请联系本地代表或Coto工厂进行定制。

    技术参数


    - 物理尺寸:宽度为1.000英寸(25.40毫米),厚度为0.100英寸(2.54毫米),高度为0.410英寸(10.41毫米)至0.760英寸(19.30毫米)。
    - 触点形式:单极(Form A)、双极(Form B)和三极(Form C)。
    - 电气参数:
    - 开关电压:最大DC/峰值AC电阻为200/500伏特。
    - 开关电流:最大DC/峰值AC电阻为0.5/1.0安培。
    - 承载电流:最大DC/峰值AC电阻为2.0安培。
    - 接触电弧:最大DC/峰值AC电阻为10/50瓦特。
    - 寿命预期:在信号级别1.0V、10mA时,开关操作可达100万次。
    - 绝缘电阻:最小值为10^12欧姆(除Form C外为10^10欧姆)。
    - 介电强度:最小值为250VDC/峰值AC(不同配置有所差异)。
    - 操作时间:典型值为1.0到2.0毫秒。
    - 释放时间:典型值为0.1到2.5毫秒。
    - 温度范围:储存温度为-35°C至+100°C,工作温度为-20°C至+85°C。
    - 振动与冲击:能够承受20G的振动至2000Hz频率,以及50G的冲击。

    产品特点和优势


    - 多极触点形式:提供Form A、B和C三种形式,满足不同的应用需求。
    - 宽泛的切换能力:可实现低电平、高电压及汞湿式切换。
    - 密封设计:提供长久使用寿命和高可靠性。
    - 高速切换:相比电磁继电器,具有更高的速度。
    - 磁屏蔽:采用金属壳封装,具有磁屏蔽效果。
    - 电容耦合减少:提供静电屏蔽选项以减少电容耦合。
    - 印刷电路板(PCB)安装:兼容1.0英寸x0.100英寸的网格。
    - 定制选项:可根据客户需求提供定制配置。
    - 环保认证:符合RoHS标准(不适用于部分型号)。

    应用案例和使用建议


    - 数据采集:利用高速切换能力,可用于快速读取传感器信号。
    - 工业自动化:可作为控制系统的一部分,用于精确控制过程参数。
    - 通信设备:可应用于电信设备中,实现精确信号切换。
    - 医疗设备:由于高可靠性和长寿命,适合用于医疗设备中关键组件。
    使用建议:
    - 确保正确连接静电屏蔽以降低电容耦合。
    - 考虑安装方向,特别是对于含有汞湿式触点的型号,确保垂直安装角度在±30度以内。

    兼容性和支持


    - 兼容性:该继电器可轻松安装在标准PCB上,且多种电压和配置选项确保与不同系统的兼容性。
    - 技术支持:厂商提供全面的技术支持和售后服务,可通过本地代表或Coto工厂获取帮助。

    常见问题与解决方案


    - 问题:安装时出现接触不良。
    - 解决方案:确保正确安装静电屏蔽,并按要求连接所有引脚。
    - 问题:切换速度慢于预期。
    - 解决方案:检查电压和操作条件是否符合要求,必要时咨询技术人员。
    - 问题:长期使用后可靠性下降。
    - 解决方案:定期进行检查和维护,确保继电器处于良好状态。

    总结和推荐


    7000系列高可靠性舌簧继电器是一款多功能、高性能的产品,非常适合于多种工业和商业应用。其高可靠性和灵活性使其成为数据采集、过程控制和通信等领域的重要组成部分。经过综合评估,我们强烈推荐这款产品,它不仅能够满足严格的应用需求,还提供了广泛的定制选项和技术支持,是您系统设计的理想选择。

7104-24-1000参数

参数
开关功能 -
继电器类型 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售

7104-24-1000厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

7104-24-1000数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 其他继电器 COTO TECHNOLOGY 7104-24-1000 7104-24-1000数据手册

7104-24-1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 67.2033
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 6720.33
直接购买
加入购物车
