首页  >  产品百科  >  9002-05-11

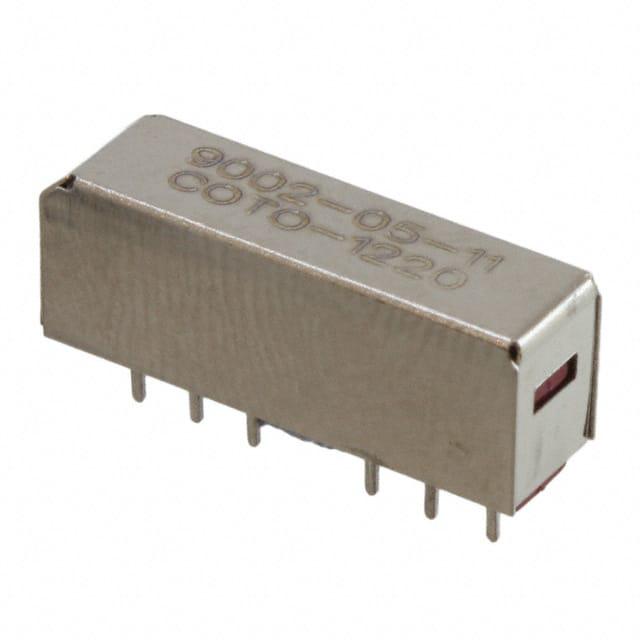

9002-05-11

产品分类: 其他继电器
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 350Ohm 0.5A SPST-NO(19.8x5.6x8.1)mm THT Dry
供应商型号: ET-3885895
供应商: 海外现货
标准整包数: 1
COTO TECHNOLOGY 其他继电器 9002-05-11

9002-05-11概述

    Coto Technology 9000 Series High Performance SIP Reed Relays

    产品简介


    Coto Technology 的 9000 系列高可靠性单列直插式(SIP)继电器以其卓越的性能和紧凑的设计,成为自动测试设备(ATE)、仪器仪表、射频(RF)和电信应用的理想选择。9001 和 9002 模型尤其适用于这些领域,确保高度可靠且一致的性能。

    技术参数


    - 物理尺寸:最大尺寸为 0.320 英寸(8.1 毫米)带壳,0.222 英寸(5.64 毫米)无壳。
    - 线圈规格:标准电压为 5V 或 12V,最大线圈电压分别为 6.5V 和 15V。线圈电阻分别为 500Ω 和 1000Ω(±10%),12V 型号的线圈电阻分别为 350Ω 和 750Ω(±10%)。
    - 操作与释放电压:必须操作电压范围为 3.75V 至 9V,必须释放电压范围为 0.4V 至 1.0V。
    - 接触额定值:最大切换电压为 200V DC/AC,最大切换电流为 0.5A DC/AC,最大承载电流为 1.5A DC/AC,最大负载功率为 10W。
    - 绝缘电阻:最小值为 10^12Ω(典型值为 10^13Ω)。
    - 电容:无屏蔽时,接触间的电容为 0.7pF,接触至线圈间为 1.4pF;屏蔽浮空时,接触间的电容为 0.8pF,接触至线圈间为 0.5pF。
    - 介电强度:接触间为 300V DC/AC,接触至线圈间为 1500V DC/AC。
    - 切换时间:典型操作时间为 0.35ms,释放时间为 0.1ms。

    产品特点和优势


    - 高绝缘电阻:最低 10^12Ω(典型值 10^13Ω),确保长寿命和高可靠性。
    - 高可靠性密封接触:使用寿命测试高达 10 亿次操作。
    - 高速切换:相比电磁继电器具有更快的切换速度。
    - 模具热固性主体:设计集成的引脚框架,增强结构稳定性。
    - 同轴屏蔽:提供 50Ω 阻抗和快速上升时间数字脉冲的开关能力(仅限 9002 型号)。
    - 可选线圈抑制二极管:保护驱动电路免受过压损坏。
    - RoHS 合规:环保材料,符合欧盟 RoHS 标准。

    应用案例和使用建议


    - 自动测试设备:用于自动测试系统,确保测试结果的准确性和可靠性。
    - 仪器仪表:在精密测量设备中使用,提高信号传输质量。
    - 射频通信:用于无线通信设备,确保信号传输的稳定性和高效性。

    使用建议:建议在使用过程中注意保持适当的温度范围(存储 -35°C 至 +100°C,操作 -20°C 至 +85°C),避免长时间暴露在高温环境下。

    兼容性和支持


    - 兼容性:可与其他符合相关标准的电子元件或设备配合使用。
    - 支持和服务:联系工厂获取详细的规格和支持服务,订购信息请参考 Coto Technology 官方网站。

    常见问题与解决方案


    - Q: 如何确定继电器的寿命?
    - A: 联系工厂咨询其他开关负载下的预期寿命,电阻超过 0.5Ω 表示继电器达到其寿命终点或无法打开。
    - Q: 如何正确连接可选的二极管?
    - A: 参考技术手册,正确连接到第 2 引脚(+)和第 3 引脚(-),并确保正确观察线圈极性。

    总结和推荐


    Coto Technology 的 9000 系列高可靠性 SIP 继电器以其卓越的性能和多功能性,非常适合在自动测试设备、仪器仪表、射频和电信应用中使用。其高可靠性、长寿命以及优良的电学特性使其在市场上具有显著的竞争优势。建议在具体应用中根据需求选择合适的型号,以确保最佳性能和长期稳定性。

9002-05-11参数

参数
开关功能 -
继电器类型 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9002-05-11厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9002-05-11数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 其他继电器 COTO TECHNOLOGY 9002-05-11 9002-05-11数据手册

9002-05-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
