9402-05-00TR

产品分类: 信号继电器
厂牌: COTO TECHNOLOGY
产品描述: 200μs 400μs 200V 5V SPST-NO(1 Form A) 200Ω 25mA 200V 贴片安装,黏合安装
供应商型号: 816-9402-05-00TR
供应商: Mouser
标准整包数: 1

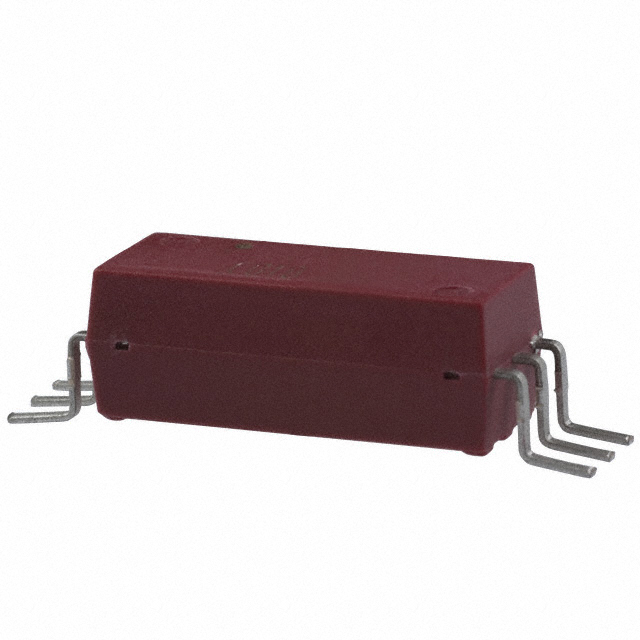

COTO TECHNOLOGY 信号继电器 9402-05-00TR

9402-05-00TR概述

    电子元器件技术手册:Coto Technology 9300-9400系列表面贴装继电器

    产品简介


    Coto Technology 的9300和9400系列表面贴装继电器是专为自动化测试设备(ATE)、仪器仪表和电信行业设计的。这些继电器具有高可靠性、长寿命和快速切换速度的特点,适用于各种复杂的应用场景。

    技术参数


    以下是9300和9400系列继电器的技术规格:
    | 参数 | 9300系列 | 9400系列 |
    |
    | 负载切换能力 | 15瓦 | 10瓦 |
    | 接触间介电强度 | 500 VDC | 300 VDC |
    | 接触电压 | 最大200 VDC/AC | 最大200 VDC/AC |
    | 接触电流 | 最大0.5 A | 最大1 A |
    | 接触电阻 | 最大0.150 Ω(初始) | 最大0.125 Ω(初始) |
    | 绝缘电阻 | 最小10^12 Ω | 最小10^12 Ω |
    | 操作电压 | 最大3.75-9.0 VDC | 最大3.75-9.0 VDC |
    | 释放电压 | 最小0.4-1.0 VDC | 最小0.4-1.0 VDC |
    | 工作温度范围 | -20°C至+85°C | -20°C至+85°C |
    | 振动 | 20 G’s至2000 Hz | 20 G’s至2000 Hz |
    | 冲击 | 50 G’s | 50 G’s |

    产品特点和优势


    - 高绝缘电阻:最小绝缘电阻可达10^12 Ω,确保长时间运行时的高度可靠性。
    - 高可靠性密封触点:提供长期使用寿命,防止外界污染。
    - 快速切换:相较于电磁继电器,9300和9400系列具有更高的切换速度。
    - Tape & Reel封装:便于自动化生产线上的处理。
    - RoHS合规:符合环保标准。

    应用案例和使用建议


    - ATE和电信设备:这些继电器广泛应用于自动化测试设备和电信设备中,由于其高可靠性,非常适合此类应用场景。
    - 无线电频率和高速脉冲切换:9400系列特别适用于无线电频率(最高达2.0 GHz)和快速上升时间脉冲的切换应用。
    - 建议:根据具体应用需求选择合适的型号,考虑负载特性和环境条件。

    兼容性和支持


    - 兼容性:与常见的表面贴装工艺兼容,如Tape & Reel。
    - 支持和服务:请联系当地的代表或直接联系Coto工厂以获取更多定制服务和详细技术支持。

    常见问题与解决方案


    1. 问题:如何确定合适的继电器型号?
    - 解决方案:根据具体应用的电压、电流和频率要求选择适当的型号。

    2. 问题:继电器的操作电压和释放电压是多少?
    - 解决方案:参阅技术手册中的“COIL SPECS”部分。
    3. 问题:如何安装继电器?
    - 解决方案:确保按照制造商提供的安装指南进行安装,并注意避免过热。

    总结和推荐


    Coto Technology 9300-9400系列表面贴装继电器具备高可靠性、快速切换速度和高绝缘电阻等特点,适合多种复杂应用场景。建议在自动化测试设备和电信设备中选用此系列产品。对于需要高性能无线电频率和高速脉冲切换的应用场景,9400系列尤为合适。如果您对具体应用有任何疑问,建议咨询专业技术人员或联系Coto工厂获取详细信息。

9402-05-00TR参数

参数
负载电流额定值 -
交流开关电压 200V
直流开关电压 200V
释放时间 200μs
线圈电流 25mA
触头外形 SPST-NO(1 Form A)
直流线圈电压 5V
绝缘 -
运行时间 400μs
线圈电阻 200Ω
最大开关电流 -
插入损耗 -
交流线圈电压 -
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

9402-05-00TR厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9402-05-00TR数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 信号继电器 COTO TECHNOLOGY 9402-05-00TR 9402-05-00TR数据手册

9402-05-00TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.294 ¥ 112.3343
10+ $ 11.6964 ¥ 98.8346
25+ $ 10.4004 ¥ 87.8834
100+ $ 9.3636 ¥ 79.1224
250+ $ 8.085 ¥ 68.3183
500+ $ 7.581 ¥ 64.0595
1000+ $ 7.077 ¥ 59.8007
库存: 93
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112.33
