9202-05-20TR

产品分类: 信号继电器
厂牌: COTO TECHNOLOGY
产品描述: 100μs 400μs 500mA 200V 5V SPST-NO(1 Form A) 150Ω 33.3mA 200V 贴片安装,黏合安装 18.28mm(长度)*4.83mm(高度)
供应商型号: 306-1412-1-ND
供应商: Digi-Key
标准整包数: 1

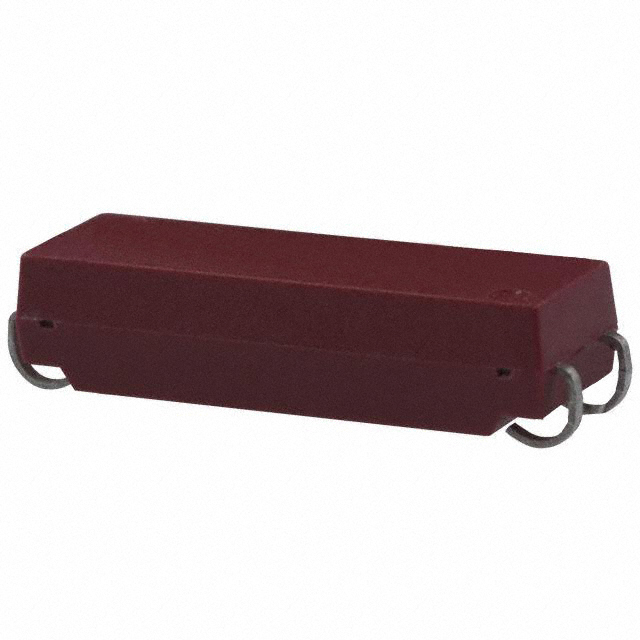

COTO TECHNOLOGY 信号继电器 9202-05-20TR

9202-05-20TR概述

    9200系列表面贴装舌簧继电器

    产品简介


    Coto的9200系列舌簧继电器是专为自动化测试设备、仪器仪表及通信行业设计的高性能产品。它们以其高可靠性、快速切换速度以及紧凑的设计,在多种应用领域中表现卓越。

    技术参数


    - 尺寸(单位:英寸/毫米)
    - 高度:0.190英寸(4.83毫米)
    - 引脚间距:0.020英寸(0.51毫米)
    - 端子布局:5引脚布局
    - 电气规格
    - 线圈电压: 5V, 12V
    - 线圈电阻:
    - 250Ω(5V),650Ω(12V)
    - 操作电压:
    - 必须在3.75V至9V之间
    - 释放电压:
    - 最小为0.4V至1.0V
    - 开关电压:
    - 最大200V DC/200V峰值AC
    - 开关电流:
    - 最大0.5A DC/0.5A峰值AC
    - 承载电流:
    - 最大1.5A DC/1.5A峰值AC
    - 额定功率:
    - 10W DC/10W峰值AC
    - 绝缘电阻:
    - 最低10^12Ω
    - 耐压能力:
    - 接触间:最小300VDC/峰值AC
    - 接触到屏蔽层:最小1500VDC/峰值AC
    - 接触/屏蔽层到线圈:最小1500VDC/峰值AC
    - 寿命:
    - 典型值为100万次操作
    - 存储温度范围:
    - -35°C 至 +100°C
    - 工作温度范围:
    - -20°C 至 +85°C
    - 振动与冲击:
    - 振动:20G至2000Hz
    - 冲击:50G

    产品特点和优势


    - 高可靠性:通过密封接触保证长期使用寿命。
    - 高速切换:相比于电磁继电器,9200系列提供更快的切换速度。
    - 低轮廓设计:仅0.190英寸(4.83毫米)的高度,满足高板密度要求。
    - 50Ω同轴屏蔽:适用于射频和快速上升脉冲切换应用。
    - 环保:符合RoHS标准。
    - 可定制化:如需求不同,请咨询当地代表或联系Coto工厂讨论定制设计。

    应用案例和使用建议


    9200系列舌簧继电器适用于自动化测试设备、仪器仪表及通信行业。在高频、高可靠性的环境中,这些继电器表现出色。例如,它们可以用于高速数据传输系统中,以确保信号完整性。
    使用建议:
    - 在安装过程中,请注意保持适当的温度,避免超过500°F(260°C)。
    - 使用前,请先查阅“射频图表”部分,了解射频性能。
    - 避免在极端温度或剧烈振动环境中使用,以免影响其性能。

    兼容性和支持


    - 兼容性:9200系列的50Ω同轴屏蔽使其与许多射频和脉冲电路兼容。
    - 支持:Coto Technology提供了全面的技术支持和售后维护服务。如需更多详细信息,请访问www.cotorelay.com。

    常见问题与解决方案


    1. 问题: 设备出现异常操作。
    - 解决方案: 检查是否有误接线或过高的负载。
    2. 问题: 继电器无法正常释放。
    - 解决方案: 确认是否满足释放电压的要求。
    3. 问题: 绝缘性能下降。
    - 解决方案: 确保工作环境温度不超出工作温度范围。

    总结和推荐


    9200系列舌簧继电器以其高可靠性、高速切换和紧凑设计在自动化测试设备、仪器仪表及通信行业中具有显著优势。如果您需要一种能够在高负载、高频环境下稳定工作的继电器,强烈推荐使用9200系列。不过,请确保在使用时遵循相关的使用建议和注意事项,以达到最佳效果。

9202-05-20TR参数

参数
负载电流额定值 -
最大开关电流 500mA
运行时间 400μs
线圈电流 33.3mA
释放时间 100μs
线圈电阻 150Ω
绝缘 -
交流开关电压 200V
触头外形 SPST-NO(1 Form A)
直流线圈电压 5V
交流线圈电压 -
直流开关电压 200V
插入损耗 -
长*宽*高 18.28mm(长度)*4.83mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

9202-05-20TR厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9202-05-20TR数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 信号继电器 COTO TECHNOLOGY 9202-05-20TR 9202-05-20TR数据手册

9202-05-20TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9512 ¥ 92.5376
10+ $ 9.2154 ¥ 77.1217
25+ $ 8.7323 ¥ 73.0781
50+ $ 8.3839 ¥ 70.1624
100+ $ 8.0495 ¥ 67.3642
250+ $ 7.6278 ¥ 63.835
500+ $ 7.3235 ¥ 61.2887
库存: 1415
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92.53
