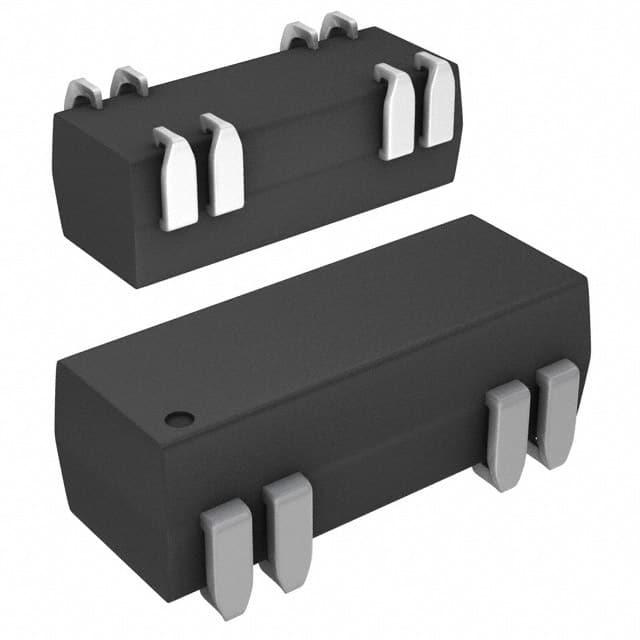

8L61-05-011

产品分类: 其他继电器
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 200Ohm 0.25A SPDT(19.5x9.14x6.93)mm SMD Dry
供应商型号: 8L61-05-011
供应商: Master
标准整包数: 25
COTO TECHNOLOGY 其他继电器 8L61-05-011

8L61-05-011概述


    产品简介


    Coto Technology推出的8L Spartan系列电子继电器是专为通信、安全和其他通用应用设计的经济型DIP封装继电器。该系列采用标准的14引脚塑料模制DIP(Dual Inline Package)封装,能够直接替代市场上主流的DIP继电器,因此特别适合需要低功耗和高可靠性的应用场景。

    技术参数


    继电器特性
    - 接触形式:可选1A、2A和1C
    - 线圈电压:5V、12V、24V
    - 外壳材料:热固性树脂外壳,整体框架设计
    - 接触密封方式:气密接触
    - 可选配置:静电屏蔽、线圈抑制二极管
    - 认证:UL认证(编号E67117)
    - 环保标准:RoHS符合
    绝缘电阻
    - 最小绝缘电阻:10^10Ω(所有隔离引脚间)
    容量和耐压
    - 隔离引脚间的电容:典型值为0.5pF至2.0pF,具体取决于屏蔽选项
    - 线圈与接点之间的电容:典型值为1.5pF至2.0pF
    - 额定绝缘电压:接触对接触之间为250VDC,接触对屏蔽之间为1500VDC,接触/屏蔽对线圈之间为1500VDC
    其他电气参数
    - 吸合电压范围:0.5VDC至3.8VDC
    - 释放电压范围:0.5VDC至2.0VDC
    - 开关电压:最大直流/峰值交流电阻100V
    - 开关电流:最大直流/峰值交流电阻0.5A
    - 携带电流:最大直流/峰值交流电阻1.0A
    - 接触功率:最大直流/峰值交流电阻10W
    - 寿命预期:典型的信号级别1.0V,10mA条件下可达500,000次操作
    尺寸参数
    - 高度:最大19.68mm
    - 引脚间距:标准DIP间距
    - 其他尺寸参见技术手册具体图示

    产品特点和优势


    8L Spartan系列继电器的主要优势在于其低成本和广泛的应用范围。它不仅具备出色的电气性能,还拥有良好的机械稳定性和环境适应能力。通过提供多种接触形式和线圈电压选项,这款继电器可以灵活应用于各种电路设计中。其独特的气密接触设计保证了长期使用下的可靠性,而附加的静电屏蔽和线圈抑制二极管则提升了抗干扰性能。

    应用案例和使用建议


    应用场景
    8L Spartan系列继电器广泛应用于电信设备、安全系统及其它通用电子设备中。例如,在电话交换机中作为信号切换装置,或者在安防报警系统中作为报警控制中心的信号控制。
    使用建议
    1. 在选择继电器时,应根据具体应用需求选择合适的接触形式和线圈电压。
    2. 为了提高继电器的抗干扰能力,建议使用静电屏蔽功能。
    3. 考虑到高温环境可能影响继电器性能,应在恶劣环境下使用时注意温度管理。

    兼容性和支持


    8L Spartan系列继电器与多种标准DIP封装完全兼容,这意味着它可以轻松替换现有电路板上的任何同类继电器,无需更改硬件布局。Coto Technology公司为其客户提供详尽的技术文档和支持服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器吸合电压异常 | 检查供电电源是否稳定,确认输入电压在规定范围内。 |
    | 继电器释放电压异常 | 检查连接线路是否有松动,更换损坏部件。 |
    | 接触电阻过高 | 清洁接触点,使用清洁剂去除氧化物。 |

    总结和推荐


    总体而言,Coto Technology的8L Spartan系列继电器是一款性价比极高的DIP封装继电器,具备优良的电气特性和广泛的适用范围。其耐用性、可靠性和良好的抗干扰性能使其成为许多行业用户的首选。建议在选择合适的电气应用中考虑使用此产品,尤其是在需要高性价比且要求耐用性的场合。

8L61-05-011参数

参数
继电器类型 -
开关功能 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

8L61-05-011厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

8L61-05-011数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 其他继电器 COTO TECHNOLOGY 8L61-05-011 8L61-05-011数据手册

8L61-05-011封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 14.0719 ¥ 117.002
50+ $ 13.4726 ¥ 111.9598
125+ $ 8.2892 ¥ 67.5601
250+ $ 6.5305 ¥ 53.4779
375+ $ 6.4039 ¥ 52.4412
500+ $ 6.4039 ¥ 52.4412
库存: 500
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 2925.05
