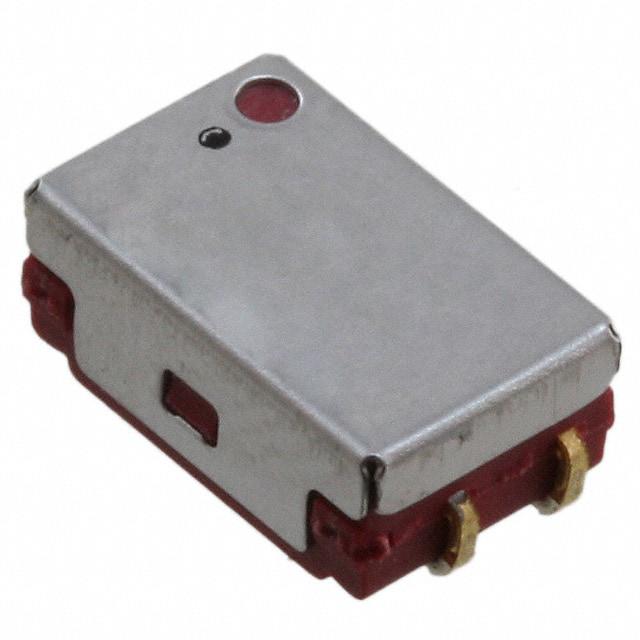

9901-05-20TR

产品分类: 其他继电器
厂牌: COTO TECHNOLOGY
产品描述: 9900 Series/Surface Mount Reed Relays
供应商型号: 9901-05-20TR
供应商: Master
标准整包数: 5
COTO TECHNOLOGY 其他继电器 9901-05-20TR

9901-05-20TR概述


    产品简介


    Coto Technology 的 9900 系列表面贴装干簧继电器是一种专为自动化测试设备和仪器设计的小型化产品。该系列的尺寸非常小,非常适合高密度电路板的设计,能够显著提高高针数VLSI测试的速度和性能。由于其独特的磁屏蔽外部结构,9900 系列能有效减少零件之间的相互干扰。

    技术参数


    - 外形尺寸:0.195英寸(4.95毫米)最大长度,0.040英寸(1.02毫米)引脚间距
    - 封装类型:提供轴向、鸥翼形和“J”形三种引脚配置
    - 工作电压:5V额定电压,6V最大电压
    - 线圈电阻:±10%,25°C时为150欧姆
    - 操作电压:必须操作电压 - 最大3.8V,3.7V
    - 释放电压:必须释放电压 - 最小0.4V
    - 切换电压:最大直流/峰值交流电压 - 100伏
    - 切换电流:最大直流/峰值交流电流 - 0.25安培
    - 承载电流:最大直流/峰值交流电流 - 0.5安培
    - 接触功率:最大直流/峰值交流功率 - 3瓦特
    - 绝缘电阻:最小值为10^12欧姆
    - 带宽:6.5 GHz(仅限型号9903)
    - 工作温度范围:存储温度 -35°C至+100°C,工作温度 -20°C至+85°C
    - 振动与冲击:20 G至2000 Hz的振动,50 G的冲击

    产品特点和优势


    - 尺寸紧凑:作为市场上最小的表面贴装干簧继电器,9900 系列特别适用于需要高密度布置的应用场合。
    - 高可靠性:采用全密封接触,具有长寿命。
    - 高绝缘电阻:最小绝缘电阻达到10^12欧姆,确保了极高的电气隔离度。
    - 射频特性:型号9903具备50欧姆同轴屏蔽,支持高达6.5 GHz的带宽。
    - 磁屏蔽:外部磁屏蔽有助于减少电磁干扰。
    - 符合RoHS标准:符合欧盟环保要求。

    应用案例和使用建议


    - 自动化测试设备:由于其小尺寸和高带宽特性,该系列继电器非常适合用于自动化测试设备,如高速VLSI测试仪。
    - 高速通信设备:型号9903支持高带宽应用,适合高速通信设备。
    - 医疗设备:高可靠性、长寿命使得该系列继电器适用于对可靠性要求极高的医疗设备。

    使用建议:
    - 在选择继电器时,需考虑具体应用的工作频率和信号类型。
    - 确保继电器的工作温度在其规定的范围内,以避免过热影响使用寿命。

    兼容性和支持


    - 兼容性:9900 系列可以与多种类型的PCB兼容,且提供轴向、鸥翼形和“J”形三种引脚配置,以适应不同的安装需求。
    - 技术支持:Coto Technology 提供全面的技术支持,包括但不限于产品的安装指南、维护文档及在线技术支持。

    常见问题与解决方案


    - 问题:继电器操作电压超过规定范围,导致无法正常工作。
    解决方案:确保所用电源电压在规定的最大和最小范围内。
    - 问题:使用过程中出现接触不良。
    解决方案:检查连接线路是否有松动或损坏,确认负载电流未超出继电器的最大承受能力。
    - 问题:工作环境中存在强烈电磁干扰。
    解决方案:建议在设计时增加外部磁屏蔽或选择带屏蔽的继电器型号。

    总结和推荐


    总体而言,Coto Technology 的 9900 系列表面贴装干簧继电器是一款集紧凑设计、高可靠性、优异电气特性于一体的优质产品。它不仅能满足自动化测试设备和高速通信设备的需求,还广泛适用于医疗设备等对性能要求较高的场合。鉴于其出色的性能表现和广泛的适用性,强烈推荐用户选用该系列继电器。

9901-05-20TR参数

参数
继电器类型 -
开关功能 -
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

9901-05-20TR厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9901-05-20TR数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 其他继电器 COTO TECHNOLOGY 9901-05-20TR 9901-05-20TR数据手册
