2871

产品分类: LED显示器件
厂牌: ADAFRUIT
产品描述: ADAFRUIT INDUSTRIES 模块, NeoPixel NeoMatrix 64 RGBW Natur Weiss, LED 矩阵技术
供应商型号: 1245497
供应商: 海外现货
标准整包数: 1
ADAFRUIT LED显示器件 2871

2871概述

    NeoPixel NeoMatrix - 64 RGBW - Natural - ~4500K 技术手册

    产品简介

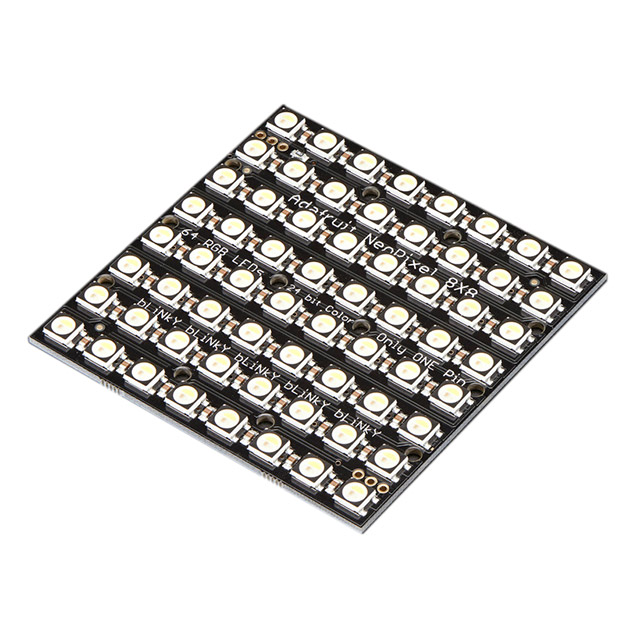

    NeoPixel NeoMatrix 是一款高度集成且可配置的LED矩阵,专为需要大量明亮彩色和白色光的应用设计。这款64像素(8x8排列)的矩阵由独立控制的RGBW(红绿蓝白)LED组成,每个LED都支持24位色彩控制。通过单个微控制器引脚即可轻松控制所有LED,特别适用于添加彩色和白色点光源到项目中。除了自然白版本外,我们还提供暖白、冷白及纯RGB版本,以满足不同需求。

    技术参数


    - 产品型号:2871
    - 尺寸:71mm x 71mm x 3mm(2.8英寸 x 2.8英寸 x 0.1英寸)
    - 重量:24.21克
    - 每个LED的最大电流:60mA
    - 每个面板最大电流:3.5安培(所有LED全亮时)
    - 输入电压:5V DC
    - 驱动器要求:实时微控制器(AVR、Arduino、PIC、mbed等)
    - 处理器要求:8MHz或更快
    - 通信协议:具有非常严格的时序要求的数据线

    产品特点和优势


    - 多功能性:可单独控制每个LED的颜色,能够显示复杂的图形和动画。
    - 高亮度:即使未点亮时也类似蛋黄,点亮后亮度极高。
    - 高效能:通过24位PWM控制每个LED,实现整体32位色彩控制。
    - 易用性:通过简单焊接两个三针接口即可安装,使用标准的Arduino库进行编程。

    应用案例和使用建议


    - 应用案例:适用于各种装饰照明、艺术装置、显示屏幕以及DIY爱好者项目。
    - 使用建议:
    - 确保使用适当的电源供应,如5V 2A或更高功率的适配器。
    - 当多个矩阵串联时,注意计算总电流,避免电源不足导致运行不稳定。
    - 在编写代码时,考虑到UNO系列板卡的RAM限制,尽量减少数据存储需求。

    兼容性和支持


    - 兼容性:可与多种Arduino板卡(如UNO、Mega、Due等)兼容。
    - 软件支持:提供了详尽的Neopixel库,包括针对Arduino UNO/Duemilanove/Diecimila、Flora/Micro/Leonardo、Trinket/Gemma等型号的示例代码和库文件。
    - 技术支持:提供官方文档和论坛支持,帮助解决开发过程中遇到的问题。

    常见问题与解决方案


    - 问题:无法正常启动?
    - 解决方案:检查电源连接是否正确,确保使用正确的电源适配器,并检查是否有足够的电流供应。
    - 问题:颜色不一致?
    - 解决方案:检查接线是否有错误,尤其是接地和数据线。
    - 问题:LED亮度低?
    - 解决方案:确保使用支持的电压,调整PWM值以增加亮度。

    总结和推荐


    综上所述,NeoPixel NeoMatrix凭借其强大的功能、易用性和广泛的兼容性,在众多应用场景中表现出色。对于追求高质量视觉效果的开发者和爱好者来说,它是一款不可多得的好工具。强烈推荐给那些寻求高效能LED矩阵解决方案的用户。

2871参数

参数
背光颜色 -
显示类型 -
触碰模式 -
分辨率(pixels) -
视角 -
显示高度 -
接口方式 串联,移位寄存器
发光强度 -
字符宽度 -
显示尺寸 -
显示模式 -
控制器类型 -
字符高度 -
显示颜色 白,白色,红,红色,绿,绿色,蓝,蓝色
显示宽度 -
长*宽*高 71mm(长度)*71mm(宽度)
零件状态 在售
包装方式 散装

2871厂商介绍

Adafruit Industries是一家位于纽约的电子设备制造商,由Limor Fried(也称为Ladyada)于2005年创立。公司专注于生产开源硬件和电子产品,包括传感器、模块、开发板、工具和套件等,旨在支持创客、工程师和爱好者的电子项目和教育活动。

主营产品分类:
1. 微控制器:如Arduino、Raspberry Pi等开发板。
2. 传感器:包括温度、湿度、光线、距离等多种传感器。
3. 显示器:如LED、LCD、OLED显示屏。
4. 无线通信:包括蓝牙、Wi-Fi、LoRa等模块。
5. 电源管理:如电池、充电器、电源板等。
6. 工具和套件:提供焊接、编程等工具和DIY套件。

应用领域:
Adafruit的产品广泛应用于物联网、智能家居、可穿戴设备、教育、艺术项目等多个领域。

Adafruit的优势:
1. 开源:产品和项目遵循开源原则,鼓励社区参与和创新。
2. 教育:提供丰富的学习资源,包括教程、视频和指南,支持教育和自学。
3. 社区:拥有活跃的在线社区,用户可以分享项目、交流经验和解决问题。
4. 质量:产品经过严格测试,确保可靠性和耐用性。
5. 客户服务:提供优秀的客户支持,帮助用户解决技术问题。

2871数据手册

厂牌 PDF简要描述 下载
ADAFRUIT LED显示器件 ADAFRUIT 2871 2871数据手册
